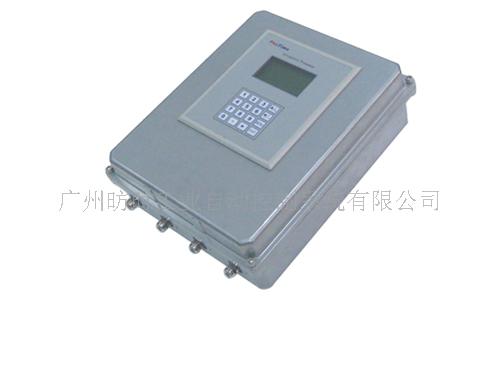

1.1    分体式超声波流量产品简介
分体式超声波流量计采用了当今世界最先进的超声波流量测量技术。超声波流量计的模型最早出现于上世纪80年代，相对于其它流量测量技术它是一种新的发展快速的测量技术。早期的型号绝大多数是模拟式的,而数字式超声波流量计性能稳定适应性强,  但它要求高频率高精度高响应的信号采集和处理能力，直到近年来随着集成电路技术的迅速发展它才开始得到广泛应用，在流量测量领域成为增长速度最快的一种技术，并且在很多应用中有逐步取代其它种类流量计的趋势。超声波流量测量技术的主要优点是非接触,  无流阻，测量流速范围大，维护少，使用灵活且寿命长。特别是在腐蚀性，高纯度，非导电等流体的应用中更是具有其它流量测量技术不可比拟的优势。
分体式超声波流量是基于传播时差法原理的单声道超声波流量计，属于纯数字式的测量仪表。在电子线路设计上分体式超声波流量计的所有芯片选用的都是国际著名厂商，如Texas  Instrument，Analog  Device，ST  Microelectronics等的产品。
    每一台流量计都严格按照国际质量标准和中国国家标准进行生产和校验。我们的宗旨是为用户提供最高品质的流量测量产品，为用户的需要提供最高性价比的解决方案。

1.2    测量原理
根据信号检测的方式，超声波流量计可分为传播时差法、多普勒法、波束偏移法、噪声法及相关法等不同类型。其中传播时差法是最精确稳定的，分体式超声波流量的测量正是基于传播时差法原理。
传播时差法是通过测量声波顺流方向和逆流方向的传播时间的差别来计算出流体的速度,  又根据流体的性质和管道的大小来换算出瞬时的流量值。如图1所示，超声波在两个传感器之间交替传播，其传播路线与流量方向成一定的夹角，声波顺流的飞行的时间会比声波逆流的飞行的时间短，而飞行时间的差值与流体速度成正比关系。
传感器可以根据应用采用不同的安装方法，主要有：
        Z  法安装：传感器安装于管道的两侧，超声波在管道内壁不经过反射直接接收，这种方法主要用在大管径,信号较弱的场合.
    V法安装：传感器安装于管道的同侧，超声波在管道内壁经过一次反射程“V”字型传播。这种方法的用途较广，适用于多种清洁管道.
    W法安装：传感器安装于管道的同侧，超声波在管道内壁经过三次反射程“W”字型传播。这种方法的优点是超声波的有效传播距离长，测量灵敏度得以提高，多适用于小口径清洁管道。
时差法超声波流量计的技术关键在于非常精确地测量超声波飞行时间。分体式超声波流量的时间测量稳定性可以达到小于0.1纳秒的水平，并且在稳定性和抗干扰能力方面都处于国内同行业中的最先进的水平。
超声波流量计的实际测量精度受多方面因素的影响，其中主要的因素有管道尺寸的精确度，管道和流体声速的精确度，传感器安装的精度。超声波流量计可选用带有传感器安装支架和导轨的标准型传感器以提高安装精度，也可选用大号型传感器以提高可测管道直径范围。另外，分体式超声波流量的嵌入式软件具有一定的智能性，对较大偏差的管道和流体输入信息进行调整或错误提示。
