产品概述：
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，分为管段式和插入式两种安装计量形式。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

工作原理：
        涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
技术参数：
执行标准：涡街流量传感器JB/T9249-1999
公称通经（mm）：15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质：304不锈钢、316(L)不锈钢
公称压力（Mpa）：1.6Mpa；2.5Mpa；  4.0Mpa（其它可订制）
使用条件：介质温度：-40℃～+250℃、-40℃～+350℃；
环境温度：-20～+60℃；
相对湿度：5%～90%；
大气压力：86KPa～106  KPa
环境条件：温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级：测量液体：±1%
测量气体或蒸汽：±1.0%、±1.5%
量程比：1:10；1:15；1：20
输出信号：脉冲信号、4  ~  20mADC信号
通讯输出功能：RS485、HART协议
供电电源：A.外电源：+24VDC，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0～3.0V时均可正常工作
信号线接口：基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
信号线接口：内螺纹M20×1.5
防爆等级：ExdIIBT6或ExiaIICT5
防护等级：IP65

仪表应用：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

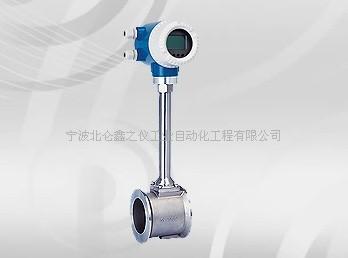

LUGB系列涡街流量计
