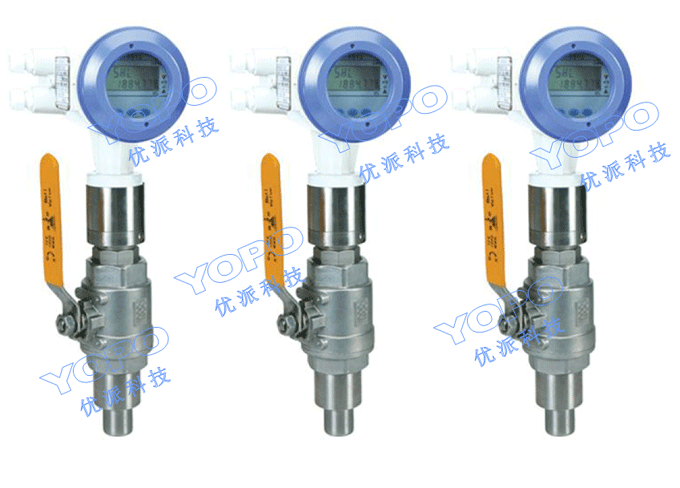

插入式智能电磁流量计

        BSD2系列插入式智能电磁流量计是一种电磁感应式流量仪表，它由传感器和智能转换器两部分组成，它能测量各类导电液体的体积流量。该产品主要应用于石化、电力、冶金、钢铁、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
产品分类：
        BSD2型插入式智能电磁流量计由传感器和信号转换器组成，根据转换器与传感器的装配形式可分为  一体式和分体式二种结构。
一体式：　转换器与传感器直接装配成一个整体，不可分离。
分体式：　转换器通过一根专用电缆与传感器组成一台产品，传感器装在现场（或条件恶劣或人员不便读表处），转换器安在条件较好的场所。

测量原理：
工作原理是基于法拉第电磁感应定律。即：导电体在磁场中作切割磁场运动时，导体中产生感应电动势，其感应电动势UE为UE=BDV                    其中　UE：感应电压　　　
                                                    　　B：磁场强度
                                                    　　D：导体的长度（管径）
                                                    　　V：导体切割磁场速度（平均流速）
测量流量时，液体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（亦即体积流量）成正比的电压。其感应电压信号通过二个与液体直接接触的电极检出，并送至放大器，然后转换成标准信号输出。
功能特点：
■　现场无需断流、断管、停产，可在线带压（工作压力小于0.8MPa）安装，甩掉了旁通、节省了三个阀门，相对于管道通径大于DN200的管道式电磁流量计性价比明显高。
■　精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
        ■　传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
        ■　可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
        ■　测量范围宽，量程比100∶1，量程可修改。
        ■　现场可零点校准，不影响测量精度。
        ■　功耗低，小于7W。
        ■　现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
        ■　中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
        ■　故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
        ■　可正向流量累积、反向流量累积、双向流量差累积。
        ■　计量单位、小数点位自动转换。
        ■　防爆等级高，防爆标志Exd(ia)iaqⅡCT6。
        ■　多种信号输出备选　4－20mA，0－1kHz，HART，RS485等。
        ■　一键恢复出厂参数设定。
