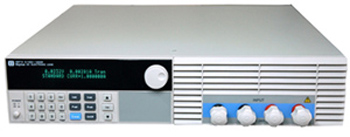

M9714 (0-240A/0-150V/1200W)
产品使用手册 技术参数表 监控软件
主要特点:
恒流, 恒阻, 恒压, 恒功率, 恒流+恒压, 恒阻+恒压, 六种高速动作模式；
过流, 过压, 过功率, 过热, 极性反接保护；
高亮度, 真空VFD屏, 双排四路同步显示；
根据温度变化, 无极伺服智能风扇系统；
电路软启动时间设定, 可根据设定电压值带载；
电池测试及短路功能；
提供动态测试, 上升下降斜率设定；
支持外部触发输入, 输出；
提供外部电流波形监视端子；
支持远端电压补偿, 多个数据存储；
开机自检, 软件校正, 标准仪器架设计；
支持GPIB, RS232, RS485, USB通讯。
应用范围：
生产线(手机充电器, 手机电池, 电动车电池, 开关电源, 线性电源), 科研机构, 汽车电子, 航空航天, 船舶, 太阳能电池, 燃料电池等行业。
技术参数表：
型 号 M9714
额定输入 功率 1200W
电流 0-240A
电压 0-150V
定电流模式(CC) 量程 0-24A 0-240A
分辨率 1mA 10mA
精度 0.05%+0.05%FS 0.1%+0.05%FS
定电压模式(CV) 量程 0.1-19.999V 0.1-150V
分辨率 1mV 10mV
精度 0.03%+0.02%FS 0.03%+0.02%FS
定电阻模式(CR) 量程 0.3Ω-10KΩ 0.3Ω-5KΩ
分辨率 16位 16位
精度 0.1%+0.1%FS 0.1%+0.1%FS
定功率模式(CW) 量程 0-1200W 0-1200W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电压测量值 电压 0-19.999V 0-150V
分辨率 1mV 10mV
精度 0.015%+0.03%FS 0.015%+0.03%FS
电流测量值 电流 0-24A 0-240A
分辨率 0.1mA 1mA
精度 0.05%+0.05%FS 0.1%+0.1%FS
功率测量值 功率 100W 1200W
分辨率 1mW 10mW
精度 0.1%+0.1%FS 0.1%+0.1%FS
电池测试功能 电池输入:0.1-150V;最大测量值: 容量=999AH; 分辨率=0.1mA; 测试时间=1S-16H
动态测试功能 动态编程: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; 精度:±15% offset+10%FS
电流软启动时间 1mS;2mS;5mS;10mS;20mS;50mS;100mS;200mS;500mS;1000mS 精度:±15% offset+10%FS
短路功能 电流(CC) ≒26.4A ≒264A
电压(CV) 0V
电阻(CR) ≒7mΩ
温度 工作 0～40℃
储存 –10℃～70℃
尺寸 W*H*D(mm) 428*103.5*453.5
重量 Kg 17.6
