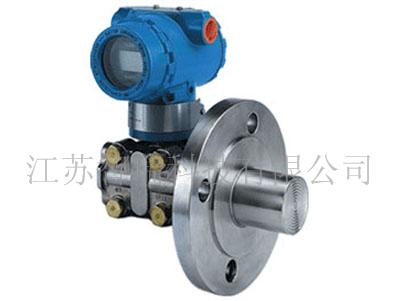

单法兰液位变送器_变送器_江苏智瑞科技有限公司

产品描述：
ZR-3851LT型法兰式液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
　　  因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
　　用户不注明时以3"150LB安装法兰及接液膜片材料316L  供货。
  法兰式液位变送器外型尺寸图

法兰尺寸  螺栓孔
尺寸  规格  直径  A  B  C  数目n  直径d  分布直径d1
3"  1501b  190  30  66  127  4  19  152
4"  1501b  228  30  89  157  8  19  190
3"  3001b  210  35  66  127  8  22  168
4"  3001b  254  38  89  157  8  22  200


测量范围：
        差压：0-6.2-690KPa
        静压：2.5MPa

产品选型：
  ZR-3851LT        法兰式液位变送器（最大工作压力2.5MPa）
    4  0-4～40KPa
5  0-40～250KPa
6  0-0.16～1.0MPa
    代码  输出
N    普通模拟型：（输出：4～20mA）
G    常规智能型：（输出：4～20mA）
S    标准智能型：（输出：4～20mA带HART总线协议）
Z    数字化智能型：（输出：4～20mA全数字化传感器,自带通讯键盘）
    代码  公称直径尺寸（mm）  插入筒长度（mm）  高压侧隔膜片材料
A0  80  平  316LSST
A2  80  50  316LSST
A4  80  100  316LSST
A6  80  150  316LSST
B0  100  平  316LSST
B2  100  50  316LSST
B4  100  100  316LSST
B6  100  150  316LSST
C0  80  平  哈氏C-276
C2  80  50  哈氏C-276
C4  80  100  哈氏C-276
C6  80  150  哈氏C-276
D0  100  平  哈氏C-276
D2  100  50  哈氏C-276
D4  100  100  哈氏C-276
D6  100  150  哈氏C-276
E0  80  平  钽
F0  100  平  钽
    代码    安装法兰
A    3〞150lb  碳钢镀锌
B    4〞150lb
C    3〞300lb
D    4〞300lb
    代码  结  构  材  料
法兰和接头  排气/排液阀  隔离膜片  灌充液体
22  316不锈钢  316不锈钢  316不锈钢  硅油
23  316不锈钢  316不锈钢  哈氏合金C
24  316不锈钢  316不锈钢  蒙乃尔
25  316不锈钢  316不锈钢  钽
33  哈氏合金C  哈氏合金C  哈氏合金C
35  哈氏合金C  哈氏合金C  钽
    代码  选项
M1  0-100%线性指示表
M2  LED数字显示表
M3  LCD显示器
C0  1/2-14NPT锥管内螺纹接头
C1  1/2-14NPT引压接头后部焊接引压管Ф14
C2  丁字形螺纹接头M20×1.5
d  隔爆型dⅡBT4
i  本安型iaⅡCT6
