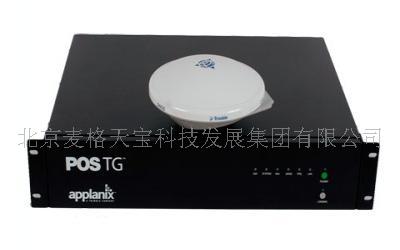

Trimble  POS  TG?是轨道测量行业现有的最精确、最强大、最可靠的定位定姿系统。将惯性导航传感器系统、GPS信号接收机、光学轨距测量系统（OGMS）高度集  成，POS  TG系统能为精确的铁路轨道几何测量提供高精度的定位定姿数据，与传统测量技术相比，该系统采集数据精度高、速度快。
性能强大
在正常负载情况下，POS  TG能高精度地测量轨道几何参数：纵剖面、水平轨道准线、轨距、超高、扭曲、水平和垂直空间曲线、曲率和等级。POS  TG也可用于铁路地理位置测量，精度可达到亚米级。

高精度、高带宽
●10米弦中心偏移测量精度可达到1毫米（RMS）  或更高
●  可输出多种弦长和波长高达150米的空间曲线
●200Hz的实时数据传输速率，数据传输延迟小于3毫秒
●  采样间隔0.25米，0～300公里/小时速度范围内保证测量精度（1个光学轨距测量仪）

系统稳定
●  长时间的GPS信号失锁情况下仍能精确定位定姿
●  在GPS/DGPS或RTCM信号遮挡情况下，仍然能不间断地输出轨道几何参数、导航与动力学数据.轨道几何参数
          数据精度不受间断的信号遮挡影响

操作灵活、方便
●  易安装
●  低维护费用的非接触式传感器
●  设计小巧、坚固耐用的惯性测量单元（IMU）
●  1个或2个光学轨距测量仪
●  实时与后处理数据
●  弦中心偏移量与空间曲线图等轨道几何参数数据输出
1.  轨道几何测量精度
超高（弯面倾斜度）    1.0  mm
铁轨断面    1.0  mm
弯曲度    1.0  mm
弯曲度变化率    0.2  mm/m  (0.02%)
扭曲变形    1.0  mm
轨道准线    1.0  mm
轨道坡度    0.05%
2.  系统操作参数
行驶速度    0～300  km/h
加速度    -40  g～40  g(g:重力加速度)
角速率    -1000  deg/sec  ～+1000  deg/sec
输出速率    用户可选择
输出距离增值    用户可选择
3.  物理指标
尺寸    温度范围  (作业时)
惯性测量装置（IMU）    17  cmX  15  cm  X  13  cm    惯性测量装置    -40°C～60°C
POS计算机系统（PCS）    50  cmX  9  cm  X  36  cm  (19"机架底座)    POS计算机系统    0°C～50°C
GPS  天线    16  cmX  16  cm  X  6  cm    GPS信号接收机    -20°C～55°C
GPS  天线线缆    15  m    GPS天线    -40°C～80°C
重量    相对湿度
惯性测量装置（IMU）    3.0  kg    惯性测量装置    0  ～95%  非冷凝
POS计算机系统（PCS）    9.1  kg    POS计算机系统    10～80%  非冷凝
GPS  天线    0.45  kg    GPS信号接收机    0～95%  非冷凝
电源          GPS  天线    0～100%
220/120V交流电  50/60  Hz,  100  W
4.  传感器
惯导
参数    陀螺仪    加速度计
测量范围    ±1000  deg/sec    ±40  g
刻度因子    100  ppm    1000  ppm
漂移    1.0  deg/hr    300μg
GPS
GPS  频道    支持72个频道，外加4个附加频道  SBAS/WAASE/EGNOS/MSAS
更新速率    10  Hz（最大值）
