通过此装置可检测出0-3000nm 之间的应力值

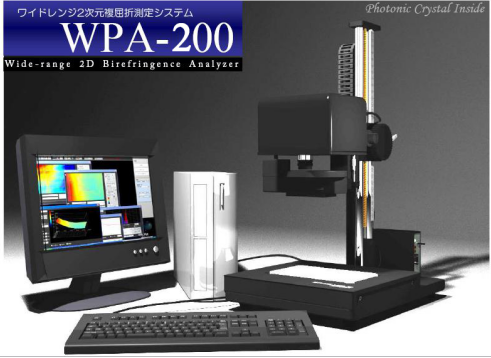

● WPA-200的主要性能
WPA-View通过简单的点击，就可以判定出应力的分布状况
1. 应力图像的分布
应力竖轴方向等大范围内的应力分布，可以通过图像来保存
2. 应力的表格显示
任意两点之间的双折射的图像分布，可以通过表格形式进行保存
3. 范围分析
任意四角或者圆形区域内的应力分布直方图，可以进行显示并保存。
4. 3次元表格显示
通过立体图像显示，让图像更直观具体。
测定原理
光通过具有双折射的透明物体时，偏光状态会发生改变（光弹性原理）。相反，通过光透过物体前后偏光状态的比较，可以对物体的双折射进行分析。利用photonic结晶和薄膜组成的偏光检测仪器可以捕捉到偏光信息。加之利用了专用的计算、图像处理软件，让应力分布状况能定量化、数据化和可视化。
装置的参数
|
|
WPA-200 |
WPA-200-L |
|
●测定 |
|
|
|
测定范围 |
0-3000nm |
|
|
视野范围 |
24*32mm～100*133mm |
33*44mm～240*320mm |
|
反复测量精度 |
1nm以下 |
|
|
●装置 |
|
|
|
偏光图像像素 |
384*288（≈11万）pixels |
|
|
测定波长 |
523nm.543nm.575nm |
|
|
●包装 |
|
|
|
尺寸 |
270*340*560mm |
430*490*910mm |
|
重量 |
13kg |
23kg |
|
●其他 |
|
|
|
界面 |
GigE(相机信号) |
|
|
电源、电流 |
AC100-240V 50/60Hz /~5.0A |
|
|
软件 |
WPA-View |
|
|
其他附件 |
笔记本电脑、标准镜片、使用说明书 |
|
●可能会定期对参数进行改善
●本装置所测定的结果是通过光程差（nm单位）和主轴方向来表示的
