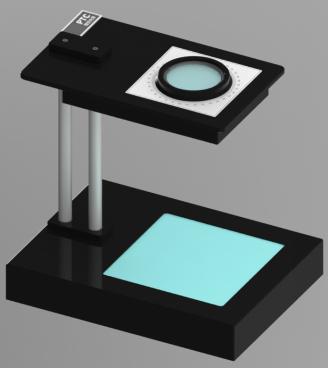

PSV-413应力仪
适用范围：
l 适合于检测灯等有复杂构造的产品。
l 检测高密度的塑料产品，如隐形眼镜等。
l 检测光学晶体，如氟化钙等
参数：
|
型号 |
PSV-413 |
|
尺寸 |
W280×D380×H387mm |
|
重量 |
13Kg |
|
测样有效长度 |
W180×D180mm |
|
测量空间高度 |
260mm |
|
光源 |
高显色暖白LED 6W |
|
电源 |
交流220V |
规格:
1.偏光应力仪光场亮度≥120cd/m2
2.偏光应力仪偏振元件任何一点的偏振度≥99%
3.该款应力仪偏振场200*200mm
4.偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为580nm），波片的慢轴与起偏镜的偏振平面成45度
5.检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）
检测方法：
1. Sensitive-Color感光色方法检测
感光色方法测量，整个视野呈微红-紫色，这种彩色分为被成为感光色。放进样品，存在应力的部位呈绿-蓝色或橙黄-黄色。并确定应力性质是压力或张力。不存在应力的样品部位则呈微红-紫色。
2. SenarmonMethod 补偿法
Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出最亮点即为应力最大点。旋转检偏镜上的刻度盘，直至最亮点变成黑褐色，记录此时刻度盘旋转的角度及该点的厚度，即可用公式换算出应力值。
计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)
Mpa ＝ nm / [cm * (nm/cm)/Mpa]
