PicoScope 4262超高分辨率示波器(VHRO)和频谱分析仪
16位分辨率、低噪声、低失真、理想的精度和分辨率！
针对模拟世界的数字示波器/频谱分析仪！
●双通道示波器/频谱分析仪
●16 位分辨率
●低失真 (102 dB SFDR)
●低噪音 (8.5 μV RMS)
●10 MS/s 采样率
●5 MHz 带宽
●16 MS缓存
●低失真信号发生器
●任意波形发生器
●USB 供电
大多数数字示波器专用于观测快速数字信号。发展趋势已经转向为只用新技术来增加采样率和带宽。在PicoScope 4262上，我们专注于测量模拟信号最重要的事情上：提高分辨率、改善动态范围和减少噪声与失真。
这款示波器/FFT分析仪的性能远超具有5MHz带宽的大多数音频分析仪，使之特别适用于振动和超声波信号以及各种高精度测量任务。
很多应用例如振动分析要求在高采样率下长时间采集，这需要有深度缓存。PicoScope 4262示波器/频谱分析仪内置了16M样本缓存，因此可在10 MS/s采样率下可100 ms/div时基采集数据。如果你要求更长时间，USB流模式可直接把样本存入电脑的存储器。
广泛应用于微小信号的测量：
●音频
●超声波
●振动
●心电图和脑电图等医疗电子设备、
●电源纹波、开关电源
●功率器件如MOSFET饱和压降
●高精度传感器
●高能物理
●生物电信号
●射频小信号
●声纳信号
……

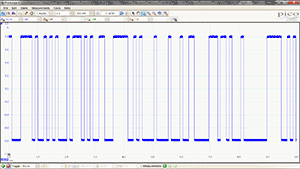

先进显示
PicoScope软件把几乎所有显示区都分配给了波形。这保证你一眼就能够看到最大量的数据。在电脑显示屏上的视图区比传统台式示波器的大很多并且分辨率也更高。
利用大显示区，你也可以创建定制的分屏显示，同时观看多个通道或者相同信号可用多个不同视图。如图显示，软件甚至可以同时显示示波器和频谱分析仪踪迹。另外，每个波形显示可用独立的放大、平移和滤波器设置，超级灵活。
PicoScope软件可用鼠标、触摸屏或键盘快捷键来控制。
FFT频谱分析仪
频谱视图绘制出振幅对频率的图形，特别适用于查找信号上的噪音、串扰和失真。在PicoScope中的频谱分析仪是快速傅立叶变换 (FFT) 类型，与传统示波器不同的是，它能够显示单个非重复波形的频谱。
全范围设置可以控制多个频谱带(FFT bins)、窗口类型、定标（包括log/log）和显示模式（瞬间、平均、或峰值保持）。
PicoScope软件可以显示多个频谱视图，并排在相同数据的示波器视图旁边。全套自动化频域测量包括THD、THD+N、SNR、SINAD和IMD，可以添加到显示窗。波罩容限测试可用于频谱，你还可以用任意波形发生器和频谱模式一起做扫描标量网络分析。

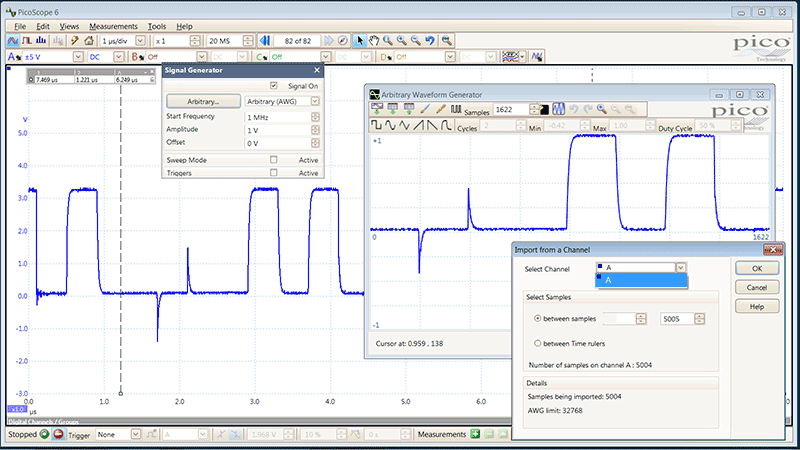

任意波形和函数发生器
所有PicoScope 4262示波器内置20 kHz函数发生器（正弦波、方波、三角波、DC电压、ramp、sinc、Gaussian、half–sine、白噪音和PRBS）。函数发生器具有优异的102 dB SFDR正弦波失真性能，匹配示波器/频谱分析仪性能。
除了基本控件设置电平、偏置和频率，更多先进控件使你能够扫过一系列频率。结合频谱尖峰保持选项，使之变成测试放大器和滤波器响应的最强大工具！
当各种条件满足时例如示波器触发或波罩容限测试不合格，触发工具可输出波形的一个或多个循环。
除了可用函数发生器创建标准波形之外，还可用16位 / 192 kS/s任意波形发生器创建定制波形。用内置的AWG编辑器可创建或编辑AWG波形，从示波器踪迹导入，或者从电子表格加载。
高度信号完整性
大多数示波器根据价格开发和生产，我们按照规格参数来开发和生产。
精心的前端设计和屏蔽极大地减少噪音、串扰和谐波失真。超过20年的示波器设计经验，因而我们能够极大地提高脉冲响应和带宽平整度，以及使失真更低。
我们为我们产品的动态性能感到非常自豪，并且与其它示波器厂家不同，我们会详细披露我们示波器的规格参数。原因很简单：当你探测一个电路，你能相信屏幕上显示的波形。
便携性
PicoScope 4262示波器/频谱分析仪小型、轻量又便于携带，并且不用外部电源适配器。
在实验室内只占用最小的桌面空间，也适用于工程师外出使用。可轻松装入电脑包。
特性
硬件加速引擎 (HAL2)
有些示波器使用深度存储器时力不从心：屏幕刷新率会慢下来，并且控件变迟钝，因为处理器忙于拷贝大量数据。PicoScope 4262示波器能够避免这种局限性 - 采用专用的硬件加速引擎，它的大规模并口设计能有效创建波形图片，显示到电脑屏幕上并且允许连续捕获和显示数百万样本每秒到屏幕上。
PicoScope示波器管理深度缓存远好于其它厂家的示波器，无论是基于PC的还是台式的。
PicoScope 4262示波器安装了第2代硬件加速引擎 (HAL3)。这加快了示波器操作区域，例如允许波形刷新率超过数千个波形/秒和分段存储/快速触发模式。硬件加速引擎确保任何有关USB连接的质疑或PC处理器性能的瓶颈问题不复存在。
先进数字触发
今天市场上销售的大多数数字示波器仍然使用基于比较器的模拟触发架构。这会引起时间和波幅错误，并且无法校准掉。使用比较器常常会限制触发器在高带宽下的灵敏度。
早在20多年前我们就率先利用数字化的实际数据实现全数字触发。这项技术减少了触发错误并且使我们的示波器能够在最小的信号上进行触发，甚至在全带宽下。触发电平和滞后可用高精度和高分辨率设置。
低于10 μs的重新武装延迟由数字触发提供，加上分段存储，允许在20 ms突发脉冲中捕获最多可达10,000个波形。
除了大多数示波器都有的各种触发之外，PicoScope 4824示波器还提供行业领先的整套先进触发模式，包括脉冲宽度、矮脉冲、开窗、逻辑和漏失触发。
彩色余辉模式
利用快速波形刷新率，观看旧的和新的数据重叠，新的或者更频繁的数据显示在亮色或阴影中。这样能够更容易看到毛刺、抖动、噪声、趋势和漏失，并且能够评估它们的相关频率或者出现率。可在模拟余辉、数字颜色或定制显示模式之间选择。
波罩容限测试
波罩容限测试用于现场信号和正常信号的比较，专用于调试和生产环境。简单地捕获一个确定的正常信号，然后在该信号的周围绘制一个波罩，最后用于被测系统。PicoScope将进行合格/不合格测试，捕获间歇性毛刺，并在测量窗口显示故障数量和其它统计值。
波罩容限测试适用于示波器和频谱分析仪，可以在时域和频域中自动找出问题。数字化和图形化波罩编辑器（如图所示）可以独立使用或者组合使用，你可以输入准确的波罩参数、修改现有的波罩、和导入和导出波罩文件。
波形缓存和导航器
你曾经有过这样的事情：看到波形上的毛刺，但是停止示波器的时候，毛刺不见了？使用PicoScope，你就再也不用担心错过毛刺或者其它瞬态事件了。PicoScope可保存最后出现 的1万个波形在它的循环波形缓存内。
缓存导航器用于有效导航和搜索波形，让你有效地倒回时间。各种工具例如波罩容限测试也可用于扫描缓存内的每个波形，以查找超出波罩的波形。
串行总线解码和协议分析
当前PicoScope可解码的1-Wire、ARINC 429、CAN、DCC、DMX512、Ethernet 10Base-T 和 100Base-TX、FlexRay、I2C、I2S、LIN、PS/2、SENT、SPI、UART (RS-232 / RS-422 / RS-485)、和 USB 协议数据作为标准。更多协议正在开发中，并且会在以后免费升级。
在视图格式中显示解码数据（为十六进制、十进制、二进制、或ASCII）为数据总线定时格式，位于公共时间轴上的波形下面，错误帧标记为红色。这些帧可放大以检查噪音或信号完整性问题。
在表格格式中显示解码帧列表，包括数据和所有标记和标识符。你可以设置过滤条件只显示你想要的帧，搜索指定属性的帧，或者定义启动码型以提示程序何时应该列表数据。统计选项展示物理层的更多细节例如帧时间和电平。PicoScope也能够导入电子表格以解码数据为用户定义的文本串。
高端特性为标配
购买PicoScope与购买其它厂家的示波器不同，其它示波器供应商要求额外选购的费用使示波器价格明显提高。而我们的示波器，高端功能例如波罩容限测试、串行解码和分析、先进触发、自动测量、数学通道、XY模式、分段存储器、和信号发生器全部包含在示波器报价内。
为了保护你的投资，PC软件和示波器内的固件都可升级。我们长期以来都在通过软件下载免费升级新功能。我们年复一年地兑现进一步增强的承诺，这点与其它示波器厂家完全不同。我们的用户通过成为我们的长期客户和经常向他们的同事推荐我们的方式支持我们。
软件
数学通道和滤波
很多其它品牌示波器的波形数学运算只是简单的计算例如A + B，用PicoScope，它意味着很多，而且多得多。
用PicoScope 6示波器软件你可以选择简单的函数例如加和减，或者打开等式编辑器创建复杂函数包括过滤器（低通、高通、带通、和波带停止过滤器）、三角函数、指数函数、对数函数、统计函数、积分和导数。
波形数学运算也可以在历史尖峰或平均波形的旁边绘制现场信号。有还可以用数学运算例如图形化信号占空比或频率的变化。

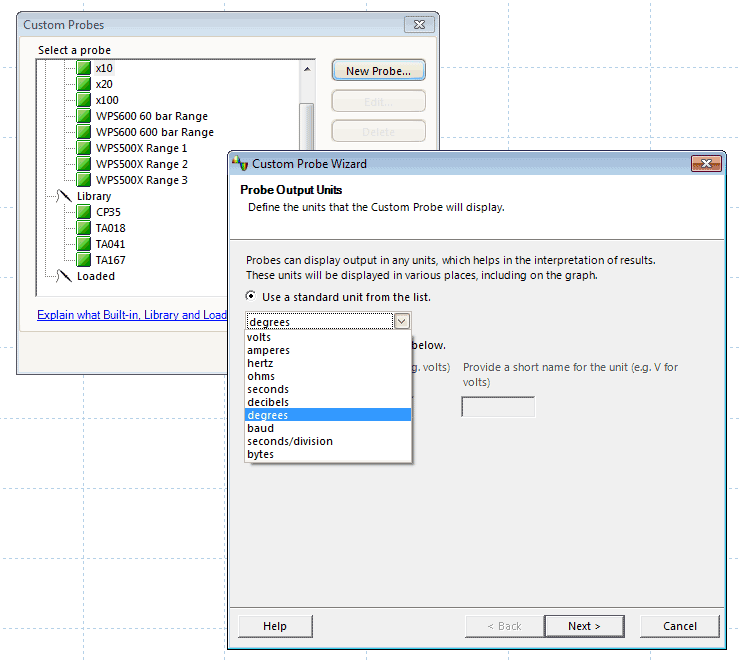

在软件中定制探头
定制探头功能使你能够修正探头、传感器或变送器的增益、衰减、偏置和非线性。
简单的使用是线性标定电流探头输出的比例尺，以便它正确地显示安培值。更先进的使用是标定非线性温度传感器输出的比例尺，要用表格查找功能。
标准Pico原装探头的定义已经内置。 你可以保存创建的探头定义为以后使用。
报警
PicoScope可通过编程实现当特定事件发生时触发报警。
能够触发报警的事件包括波罩容限故障、触发事件和缓存满。
PicoScope可执行的动作包括保存文件、播放声音、执行程序或者触发信号发生器/AWG。
报警，结合波罩容限测试，有助于快速验证电子系统设计中的信号质量。
高速数据采集和数字化仪
附带的驱动和软件开发包（SDK）使你能够编写你自己的软件以及包括WINOOWs、Apple Mac (OS X) 和 Linux (包括Raspberry Pi和BeagleBone )驱动。
例程代码显示如何接入第三方软件包例如Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB。
该驱动支持USB数据流，这种模式可捕获无缝连续数据，通过USB端口直接传输到电脑的RAM或者硬盘，速率最大为10 MS/s。并且捕获规模只受限于电脑的存储器。在数据流模式下的采样率受制于电脑的规格和应用程序加载。
强大的工具提供无穷的选项
你的PicoScope提供很多强大工具帮助你捕获和分析波形。这些工具可用于它们自己的同时，PicoScope的真正强大在于可协同工作。
例如，快速触发模式可在几毫秒内采集10,000个波形，在它们之间的死区时间最小。手动搜索这些波形会浪费时间，因此只需挑选一个你要的波形，然后让波罩容限测试工具为你搜索。当完成时，测量值会告诉你有多少不合格，并且缓存导航器能够隐藏正常的波形，只显示有问题的那个。你可以通过info@hkaco.com索取专门的演示视频。
也许你想要把占空比变化绘成图形？如何从任意波形发生器输出波形？当满足触发条件时如何自动保存波形？用强大的PicoScope，一切皆有可能！请访问A to Z of PC Oscilloscopes。
规格
|
示波器 — 垂直 |
|
|
带宽 |
5 MHz |
|
带宽限制器 |
200 kHz, 可切换 |
|
上升时间 (计算值) |
70 ns |
|
输入通道 |
2 |
|
垂直分辨率 |
16 位 |
|
强化垂直分辨率 |
20 位 |
|
DC 精度 (满量程 %) |
±0.25% |
|
输入灵敏度 |
2 mV/div 至 4 V/div (10 个垂直分度) |
|
输入特性 |
1 MΩ ±2% 并联 15 pF ±2 pF |
|
输入类型 |
单端，BNC 连接器 |
|
输入耦合 |
软件可选 AC/DC |
|
输入范围 (满量程) |
±10 mV 至 ±20 V 在 11 个量程中 |
|
过载保护 |
±50 V (DC+AC 尖峰) |
|
示波器 — 水平 |
|
|
最大采样率 (单触发) |
10 MS/s |
|
最大采样率 |
|
|
缓存 |
16 MS |
|
波形缓存 |
|
|
时基范围 |
1 ns/div 至 1000 s/div |
|
时基精度 |
±50 ppm |
|
样本抖动 |
< 10 ps RMS |
|
动态性能 (常规) |
|
|
串扰 |
> 50,000:1 |
|
总谐波失真 |
-95 dB 常规 @ 10 kHz, -1 dBfs 输入 |
|
SFDR |
102 dB 常规 @ 10 kHz, -1 dBfs 输入 |
|
脉冲响应 |
< 1% 过冲，在所有量程 |
|
带宽平直度 |
±0.2 dB (DC 至全带宽h) |
|
噪声 |
8.5 μV RMS (在大多数灵敏范围) |
|
触发器 (通道 A 和 B) |
|
|
来源 |
任何输入通道 |
|
触发器模式 |
自动, 重复, 单次, 无，快速（分段存储） |
|
基本触发器类型 |
上升, 下降 |
|
先进触发 |
边沿: 上升，下降或双边沿，可调磁滞 |
|
触发器灵敏度 |
数字触发提供 LSB 精度达到示波器全带宽 |
|
最大预触发捕捉 |
达到 100% 捕捉大小 |
|
最大后触发延迟 |
达到 4 亿样本 |
|
触发器重新预准备时间 |
< 10 μs 在最快时基 |
|
外部触发器 |
|
|
触发器类型 |
边沿, 脉冲宽度, 漏失, 间隔, 逻辑, 延迟 |
|
输入特性 |
1 MΩ ±2% 并联 15 pF ±2 pF |
|
输入类型 |
后面板 BNC 连接器 |
|
门槛范围 |
±5 V 和 ±500 mV, DC 耦合 |
|
触发器灵敏度 |
25 mV p–p at 1 MHz, 常规 |
|
DC 精度 |
±1% |
|
带宽 |
5 MHz |
|
过压保护 |
±50 V |
|
频谱分析仪 |
|
|
频率范围 |
DC to 5 MHz |
|
窗函数 |
矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶 |
|
显示模式 |
幅值、平均值、峰值保持 |
|
FFT 点数 |
可选，从 128 至 1 百万 in powers of 2 |
|
信号发生器 |
|
|
标准输出信号 |
正弦、正方形、三角形、DC 斜坡、正弦波、高斯、半正弦波、白噪声、PRBS |
|
标准信号频率 |
DC 至 20 kHz |
|
输出频率精度 |
±50 ppm |
|
输出频率分辨率 |
< 0.01 Hz |
|
输出电压范围 |
±1 V (接入高阻抗负载) |
|
偏置电压调节 |
100 μV 步进 (总体在 ±1 V 范围内) |
|
DC 精度 |
全量程的 ±0.5% |
|
幅度平直度 |
< 0.1 dB 至 20 kHz, 常规 |
|
SFDR |
102 dB 常规 @ 10 kHz, -1 dBfs 输入 |
|
连接器类型 |
前面板 BNC |
|
输出特性 |
600 Ω |
|
过电压保护 |
±10 V |
|
扫描模式 |
向上、向下、双重可选择频率和扫描时间 |
|
任意波形发生器 |
|
|
刷新率 |
192 kS/s |
|
缓存大小 |
4,096 样本 |
|
分辨率 |
16 位 |
|
带宽 |
20 kHz |
|
上升时间 (10%至90%) |
11 μs, 常规 |
|
PC 要求 |
|
|
最小 |
处理器: Pentium II处理器或同级 |
|
建议 |
处理器: 2 GHz Pentium IV 处理器或同级 |
|
环境 |
|
|
操作环境 |
|
|
存放环境 |
|
|
物理尺寸 |
|
|
尺寸 (包括接头) |
210 x 135 x 40 mm (大约 8.2 x 5.3 x 1.5 in) |
|
重量 |
< 500 g (大约 1.1 lb) |
|
软件 |
|
|
PicoScope 6 for WINOOWs |
PicoScope 6软件是你全面的测试和测量实验室。功能包括： |
|
软件开发包 |
适用于各种编程语言的驱动和样例代码包括 C, Excel, LabVIEW and Visual Basic。 |
|
支持的语言 |
|
|
PicoScope 6软件 |
全面支持：English, Fran?ais, Deutsch, Italiano, Espa?ol |
|
文档 |
|
|
一般 |
|
|
宣传册 |
中文 (简体) |
|
附加硬件 (包含) |
2 x MI007 探头, USB 2.0 电缆, 用户手册, 软件 CD–ROM |
|
PC 接口 |
USB 2.0 |
|
电源 |
从 USB 口取电 |
|
满足 |
欧洲 EMC 和 LVD 标准 |
|
保修 |
5 年 |
注意: 当使用PicoScope 6软件时标称的参数才适用。
在上述表格中没有你需要的参数吗? - 请联系我们
