温度、湿度和其它物理量监测的全面解决方案。
该款数据记录仪专用于测量、记录、评估和后处理所采集的电信号，这些都属于相对较慢的变化 (> 1s)。和适当的传感器和变送器配合特别适用于监测许多物理量。
该设备包含可追踪校准证书，声明校准器的计量可追踪性是基于EN ISO/IEC 17025标准。
数据记录仪能够
●测量和处理1至16个输入变量
●16个通道的每个都提供虚拟通道（可计算）
●自主采集测量值的记录
●创建报警条件
●基于所创建的报警进行其它动作（发声、发光、控制继电器输出、发送短信、进行电话拨号、使用不同协议发送报文，以太网接口等等）
●在线监测测量值和状态
16路通道的每路提供
●独立的滞后和延迟
●设置最多4个报警条件
报警由
●GSM调制解调器
●Emails
●电话拨号器
●内置蜂鸣器
●外部蜂鸣器或指示灯
●继电器
主要用途
●食品和饮料行业 (HACCP)
●服务器机房、数据中心
●制药行业 (GMP)
●血站、药房
●植物栽培
●HVAC (供暖、通风、空调、制冷)
●建筑物和能源管理
●研发
●实验室 (GLP)
测量值
模块类型
范围
精度
注释
电流
DC
A0
4 ... 20mA
±0.1% FS
有源大约21V用于两线制变送器带电流回路（例如温度和湿度变送器）
无电气隔离
A1*
4 ... 20mA
用于无源电流传感器，Rvst = 14 Ohms
B0*
0 ... 20mA
输入电阻Rvst = 14 Ohms
B1*
0 ... 1A
输入电阻Rvst = 0,04 Ohms
B2*
0 ... 5A
AC
C0
0 ... 20mA
±1% FS
电气隔离，50 Hz正弦信号，输入电阻Rin by
type 0.04 Ohm to 14Ohms
C1
0 ... 1A
C2
0 ... 5A
DC
D0*
0 ... 100mV
输入电阻Rin by a 900 kOhms to 10 Mohms
D1*
0 ... 1V
D2*
0 ... 10V
D4*
0 ... 75V
D5*
-10V ... +10V
±0.1% FS (± 20 mV)
AC
E0
0 ... 100mV
E1
0 ... 1V
E2
0 ... 10V
E4
0 ... 50V
电阻
F*
需要指定一个范围
±0.1% FS
2线制连接
温度探头Pt和Ni
Ni1000
J*
-50°C ... +250°C
±0.2°C (-50°C ... 100°C)
Ni1000/6180 ppm, 2线制连接
±0.2% MH (100°C ... 250°C)
连续测量电流大约0.25 mA
Pt100
K*
-140°C ... +600°C
±0.2°C (-140°C ... +100°C)
Pt100/3850 ppm, 2线制连接
±0.2% MH (+100°C ... +600°C)
连续测量电流大约2mA
Pt1000
K1*
-140°C ... +600°C
±0.2°C (-140°C ... +100°C)
Pt1000/3850 ppm, 2线制连接
±0.2% MH (+100 ... +600°C)
连续测量电流大约0.2mA
Pt1000
K3
-10°C ... +50°C
±0.06°C
Pt1000/3850 ppm, 2线制连接
连续测量电流大约0.2mA。无电气隔离。
热电偶
K (NiCr-Ni)
N*
-70°C ... +1300°C
±0.3% MH + 1.5°C
线性化，冷端补偿，数据记录仪必须安装在建议的工作位置。
T (Cu-CuNi)
T*
-200°C ... +400°C
J (Fe-Co)
O*
-200°C ... 750°C
S (Pt10%Rh-Pt)
P*
0°C ... 1700°C
±0.3% MH +1.5°C(200°C ... 1700°C)
B (Pt30%Rh-Pt)
Q*
100°C ... 1800°C
±0.3% MH+1.0°C (300°C ... 1800°C)
线性化，无冷端补偿
二进制信号
potential-less触点
S*
二进制信号
触点闭合最大电阻1000 ohm
记录的最小间隔200ms
电压，电气隔离
S1
二进制信号
电压用于?H“ state is 3 V to 30 Vdc @ 9 mA max
记录的最小间隔200ms
电气隔离
脉冲计数器
potential-less触点，电气隔离
CTU
31 bits, 5kHz max.
计数器状态的电压变化3V to24VDC
备用电源，filter bouncing
电气隔离
potential-less触点，开路连接器
CTK
31 bits, 5kHz max.
触点闭合最大电阻10 kOhms
最小打开触点电阻250 kilohms
备用电源, filter bouncing
频率
输入电压信号测量，电气隔离
FU
0 ... 5kHz
±(0.2% MH + 1Hz)
输入电压用于"H": 3V to 24V DC @ 7 mA
输入脉冲最小持续时间: 30us
分辨率 1Hz
电气隔离
测量频率开关触点，电气隔离
FK
0 ... 5kHz
触点闭合最大电阻10 kOhms
最小打开触点电阻 250 kOhms
分辨率 1Hz
输入脉冲最小持续时间: 30us
RS485
串行信号RS485输入
RP
数字传输
输入支持Modbus RTU或Advantech
所连接的设备必须有相同的通讯参数
输入可工作于最多16个设备
电气隔离，MS可装备多个RF模块
±1% FS
电压
±0.1% FS
±1% FS
电气隔离，50 Hz正弦信号，输入电阻 Rin by
type700 kOhms to 10 Mohms
±(0.2% MH + 1Hz)
* 表示有电气隔离，电气隔离不是安全保护。
以太网接口特点
●以太网接口
10Base-T/100Base-TX以太网接口，通过标准的RJ45连接器。IP地址可从DHCP服务器自动获取或手动设置。只支持以太网协议版本4。
●ModbusTCP协议
Modbus协议用于和SCADA系统或第三方软件通讯。该设备使用Modbus TCP协议版本。
●SNMP协议
SNMP版本1协议用于IT基础设施。使用SNMP协议，你可以读取实际测量值、报警状态和报警参数。MIB表和OID解释都可用。
●WWW服务器
当前值可由嵌入式网络服务器获取。可根据用户要求修改网页。
当测量值超出设置的极限值时发出报警email。支持SMTP身份验证。但是SSL不行。
●SNMP Trap
SNMP Trap用于IT基础设施。该设备允许发送Traps给所选的 Trap接收服务器。Traps在通道报警或错误状态情况下才被发送。
●SOAP协议
该设备允许通过SOAP v1.1协议发送当前测量值。该设备发送测量值以XML格式给网络服务器。该协议的好处是可通过备端对通讯进行初始化。因此它不需要使用端口转发。
●Syslog协议
Syslog协议用于IT基础设施监测系统。该设备允许发送文本消息给所选的Syslog服务器。消息在通道报警或错误状态情况下才被发送。
●快速数据下载
记录下载速度比以前的MS5数据记录仪快4倍。
●XML文件
实际值可下载为XML文件。该选项适合于集成SCADA系统的数据记录仪。
●数据记录仪显示器
网络参数可直接从数据记录仪屏幕设置。可改变IP地址、subnetwork mask and initial gate。
●数据库系统
可连接数据库系统包括在线数值传输。
●WWW远程条件
控制远程条件和继电器也可通过www界面。

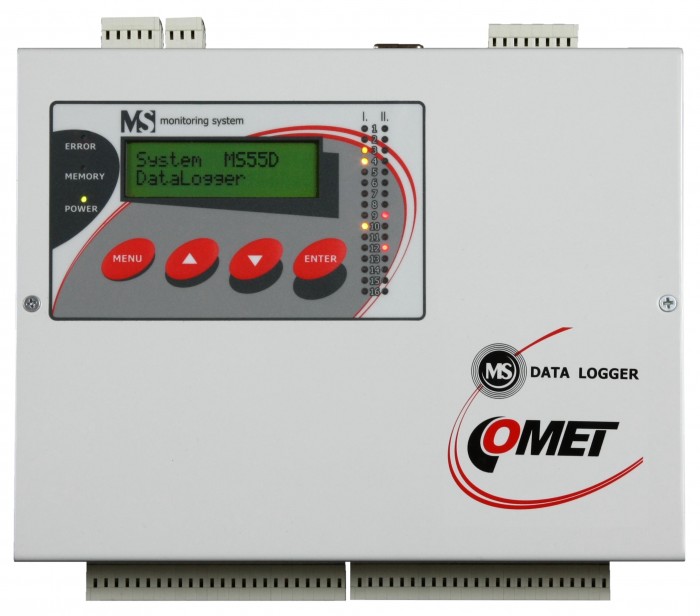

数据记录仪MS6D和MS55D对比
|
型号 |
MS55D |
MS6xx |
|
输入 |
1 - 16硬件输入模块 |
16软件设置输入 |
|
最大测量DC电流 |
5A dc |
20mA dc |
|
最大测量DC电压 |
75V dc |
10V dc |
|
最灵敏DC电压测量范围 |
100mV dc |
18mV dc |
|
最大AC电流测量 |
5A ac |
- |
|
最大AC电压测量 |
50V ac |
- |
|
频率测量输入 |
0 to 5 kHz |
- |
|
脉冲计数输入 |
有 |
- |
|
输入电气隔离 |
有 |
只有串行输入RS485IN |
|
支架型 |
- |
有 |
发货清单
●数据记录仪包括电池
●可追踪校准证书。包含16路输入4-20mA校准。
●其它范围的校准可
●USB通讯电缆
●基本手册
●基本WINOOWs软件可下载
