NLDK7710千兆网管型导轨式工业以太网交换机为灵活多变的工业应用需求，提供了一种高端工业以太网通信解决方案，突破了100M的主干网络通信瓶颈，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。NLDK7710网管型千兆工业以太网交换机支持2千兆口+8百兆电口、2千兆口+4百兆光口+4百兆电、2千兆口+2百兆光口+6百兆电以及2千兆口+8百兆光等多种规格可选。NLDK7710支持DC12V/24V/48V双路冗余电源。并可选交直流110V和220V供电。采用专用加固型外壳。满足各种工业通信现场。
|
交换功能 |
支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
|
冗余技术 |
支持KNEWLINK-RING环网技术，自愈时间<20ms 支持STP/RSTP |
|
组播技术 |
支持IGMP Snooping 支持静态组播 |
|
安全技术 |
支持IEEE 802.1x 支持HTTP、HTTPS 支持RADIUS 支持用户分级 支持MAC地址绑定 |
|
服务质量管理 |
支持SPWRR队列调度 支持Qos设置 |
|
IP管理 |
支持DHCP server |
|
管理与维护 |
支持Console、WEB管理方式 支持SNMPv1/v2c，可通过上位机集中管理 支持软件升级 支持上位机IP/MAC冲突告警 支持失电告警电源告警支持端口镜像 支持日志查看 支持link-check 支持NTP 支持接受帧发送帧统计 |
| 技术参数 | |
|
以太网标准 |
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000base-T)、IEEE802.3z（1000base-LX）、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (优先级)、IEEE802.1x（访问控制） |
| 交换属性 | |
|
优先级队列 |
4 |
|
VLAN数 |
256 |
|
VLAN ID |
1-4094 |
|
组播组数 |
256 |
|
MAC地址 |
8K |
|
背板带宽 |
5.6Gbps |
|
包转发率 |
4.2Mpps |
|
交换延迟 |
<5μs |
| 接口 | |
|
千兆接口 |
数量：2个 |
|
接口形式：SFP型光口（LC接口，单/多模可选）或10/100/1000M自适应电模块 |
|
|
接口速率：1000base-LX（光口)、10/100/1000M自适应电口 |
|
|
百兆接口 |
数量：8个 |
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口 |
|
|
接口速率：100base-FX（光口）、10/100M自适应电口 |
|
|
调试口 |
RS232，RJ45接口 |
|
电源端子 |
5.08mm间距插入式端子 |
|
继电器告警端子 |
5.08mm间距插入式端子，1A@24VDC |
| 传输距离 | |
|
双绞线 |
100m（标准CAT5/CAT5e线缆） |
|
多模光纤 |
千兆多模：1310nm，500m； 百兆多模：1310nm，2km |
|
单模光纤 |
千兆单模：1310nm，20km； 百兆单模：1310nm，20/40km；1550nm，60/80km |
| LED指示灯 | |
|
前面板指示灯 |
接口指示灯：link/ACT；SPEED；Gx |
|
系统运行指示灯：RUN |
|
|
电源状态指示灯：PWR1；PWR2 |
|
|
环网状态指示灯：RING |
|
| 电源指标 | |
|
输入电压 |
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC12V、DC24V、DC48V可选 |
| 整机功耗 |
＜5W@满载 |
|
过载保护 |
支持 |
| 反接保护 |
支持 |
|
冗余保护 |
支持 |
| 工作环境 | |
| 工作温度 |
-40℃~85℃ |
|
存储温度 |
-40℃~85℃ |
| 相对湿度 |
5%~95%（无凝露） |
| 机械结构 | |
|
外壳 |
IP40防护等级，铝合金外壳 |
|
安装 |
标准35mmDIN卡轨式 |
|
尺寸 |

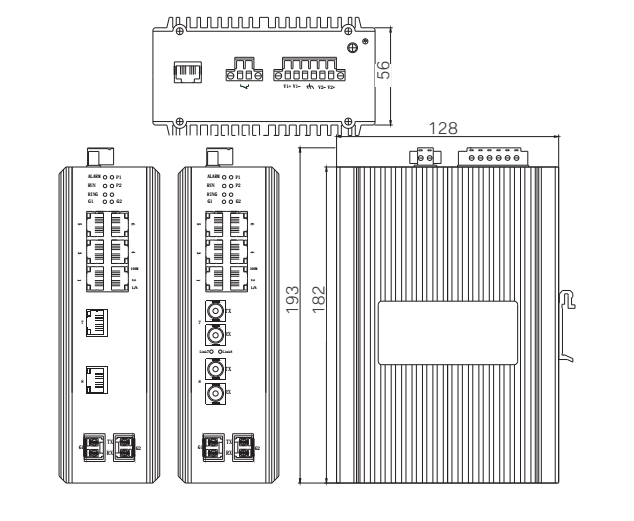

62.0mm*182.0mm*128.4mm (W×H×D) |
| 行业标准 | |
|
EMC |
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
|
冲击 |
IEC60068–2-27 |
| 自由落体 |
IEC60068-2-32 |
|
震动 |
IEC60068-2-6 |
| 质保 | |
|
保修期 |
5年 |
|
认证 |
|
|
CE、FCC、RoHS |
|
| 产品型号 | NLDK7710-PO-N-OT-P1P2-LV(千兆10口光电组合系列） |
| 代码定义 | 代码选型 |
| PO：代表千兆口 |
2GX:2个千兆光 |
| N：代表光口数量 |
2:代表2个百兆光口 4：代表4个百兆光口 8：代表8个百兆光口 空：无百兆光口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 空：无百兆光口 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 空：无百兆光口 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 空：无百兆光口 |
|
| LV |
DC12:代表双路DC12V供电 DC24:代表双路DC24V供电 DC48:代表双路DC48V供电 LV:代表供电电源为单路交直流220V LV110:代表供电电源为单路交直流110V |
| 例如：NLDK7710-2GX-4AS-ZM20-LV规格为2个千兆光+4个百兆光口，4个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 | |
