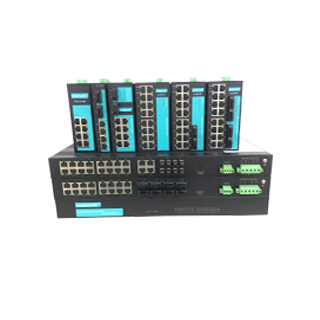

KLM5328系列二层千兆工业以太网交换机是专为工业通信领域研发的一款高性能以太网通信产品。该产品采用高性能的工业级交换芯片，在接口配置上支持4个千兆SFP口+24个百兆光电可选接口，具备AC220V/DC110V工业电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。
|
技术参数 |
|
|
以太网标准 |
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000base-T)、IEEE802.3z（1000base-LX） |
| 交换属性 | |
|
MAC地址 |
8K |
|
背板带宽 |
12.8Gbps |
|
包转发率 |
9.52Mbps |
|
交换延迟 |
<5μs |
| 接口 | |
|
千兆接口 |
数量：4个 |
|
接口形式：SFP型光口（LC接口，单/多模可选）或10/100/1000M自适应电模块 |
|
|
接口速率：1000base-LX（光口)、10/100/1000M自适应电口 |
|
|
百兆接口 |
数量：24个 |
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口 |
|
|
接口速率：100base-FX（光口）、10/100M自适应电口 |
|
|
电源端子 |
7.62mm间距插入式端子 |
|
继电器告警端子 |
5.08mm间距插入式端子，1A@24VDC |
| 传输距离 | |
|
双绞线 |
100m（标准CAT5/CAT5e线缆） |
|
多模光纤 |
千兆多模：1310nm，500m； 百兆多模：1310nm，2km |
|
单模光纤 |
千兆单模：1310nm，20km； 百兆单模：1310nm，20/40km；1550nm，60/80km |
| LED指示灯 | |
|
前面板指示灯 |
接口指示灯：link/ACT；SPEED |
|
系统运行指示灯：RUN |
|
|
电源状态指示灯：PWR1；PWR2 |
|
|
告警指示灯：ALARM |
|
|
后面板指示灯 |
RJ45电口指示灯：link/ACT；SPEED |
|
光纤指示灯：link/ACT |
|
| 电源指标 | |
|
输入电压 |
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC24V、DC48V可选 |
| 整机功耗 |
＜40W@满载 |
|
过载保护 |
支持 |
| 反接保护 |
支持 |
|
冗余保护 |
支持 |
| 工作环境 | |
| 工作温度 |
-40℃~85℃ |
|
存储温度 |
-40℃~85℃ |
| 相对湿度 |
5%~95%（无凝露） |
| 机械结构 | |
|
外壳 |
IP40防护等级，铝合金外壳 |
|
安装 |
19英寸1U机架式，支持前后出线安装 |
|
尺寸 |
482.6mm×44mm×330mm (W×H×D) |
| 行业标准 | |
|
EMC |
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
|
冲击 |
IEC60068–2-27 |
| 自由落体 |
IEC60068-2-32 |
|
震动 |
IEC60068-2-6 |
| 质保 | |
|
保修期 |
5年 |
|
认证 |
|
|
CE、FCC、RoHS |
|
订购：
| 产品型号 | KLM5328-PO-N-OT-P1P2-LV(28口光电组合系列） |
| 代码定义 | 代码选型 |
| PO:代表千兆口 | 4GX:代表4个千兆光口 |
| N：代表光口数量 |
4：代表4个百兆光口 8：代表8个百兆光口 12：代表12个百兆光口 16：代表16个百兆光口 24：代表24个百兆光口 空：代表24个10/100电口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 空：代表24个10/100电口 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 空：代表24个10/100电口 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 空：代表24个10/100电口 |
|
| LV |
AD:代表供电电源为单路交直流220V 2AD:代表供电电源为双路交直流220V AD110:代表供电电源为单路交直流110V 2AD110:代表供电电源为两路交直流110V |
| 例如：KLM5328-4GX-4AS-ZM20-AD规格为4个千兆光口+4个百兆光口，20个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 | |
