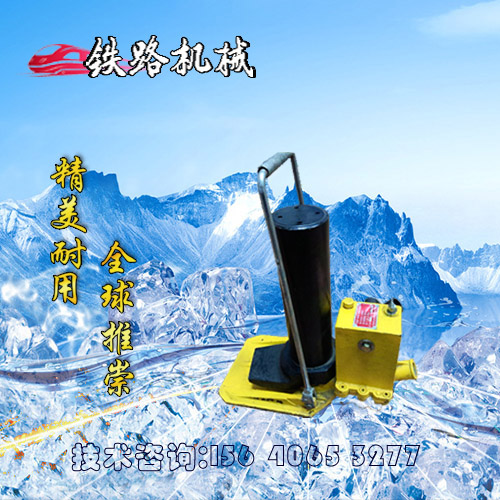

起道机用于铁路线路工务大修整体拆铺道岔用的专用设图备，并配有附件。适用于各种不同型号、结构的道岔起道作业。内燃机或电动机作动力、液压传动，多台机组同时作业，配置有下道架，下道后不侵“限界”。

陕西液压起拨道机简要介绍_液压起拨道器基本操作

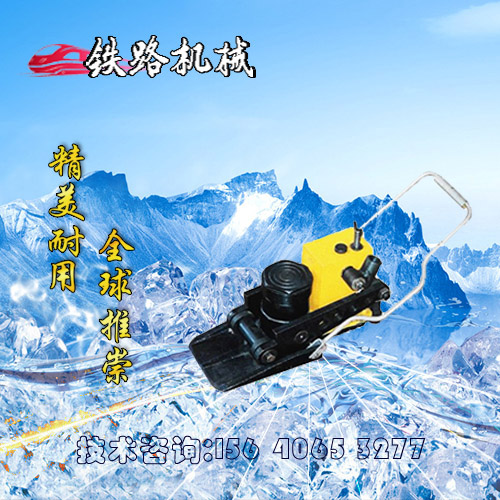

液压拨道器是适用于铁道线路日常保养和维修的专用工具，具有起道拔道两种功能。它的结构简单，操作方便，效率高，不侵入界限，使用安全可靠，是铁路作业的理想工具。

技术参数：

额定起道力：196KN

系统工作压力：72mPa

起道量：120mm

净重：28Kg

特点

整机主要由液压传动部分和杠杆部分组成。 主要结构特点：该机采用手动作业，不需其它动力消耗，主要通过手动杠杆将液力驱动该机上侧钩 作升降运动，从而起到起道作用，结构合理，携带方便，属实用型机械。

杠杆结构由杠杆、连杆及销等组成，结构简单，便于操作和维修。 升降液压传动部分主要由柱式泵、油缸、活塞等组成，其有油压高、渗漏少、无噪声、使用寿命长 ，调节范围自由度高等优点。

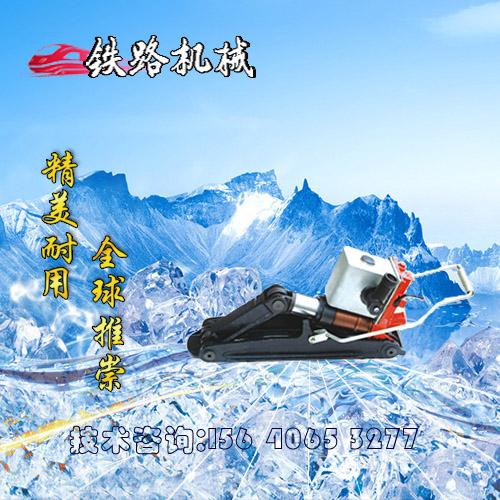

200型液压起拔道器由油缸，油缸座，油箱，柱塞泵，支架，底座及搬把等组成。底座，支架及油缸座有销轴铰接而成平面四连杆机构。油缸座上设有安全阀和回油阀等机构。搬动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拔道的目的。

1.将底座插入轨底，使起道轮顶住轨底，关闭回油阀，摇动搬杆，使活塞伸出，即可进行起道;当支架上的顶块卡在轨底侧面，关闭回油阀，摇动搬杆，使活塞伸出，在其水平位移上即可拔道。起拔道完成后，打开回油阀，使液压系统卸荷即可下道。

2.本机使用工作机油为40#机油，气温较低时，用20#机油。注入的工作油要经过滤清洁，不工作时注意不要碰撞，不要倒置，以免受损及泄滲油，要定期更换机油，定期进行检修，以保证机具的使用寿命。

3.本机易损件(主要是密封件)要定期更换。
