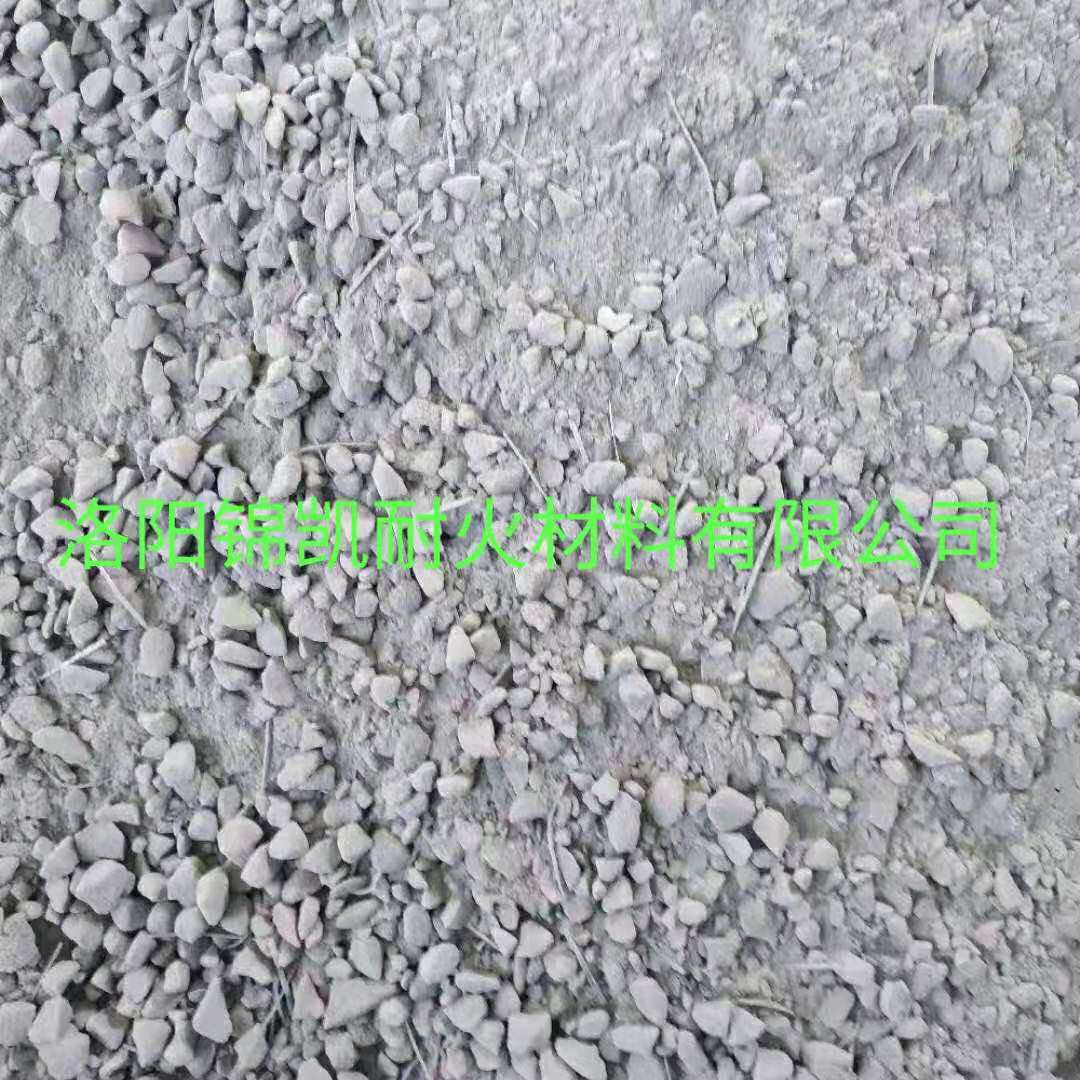

耐磨耐火浇注料由由高强水泥、矿物质掺合料、高强度骨料以及抗裂耐磨剂、粉料及高效复合添加剂，经工业化生产配制而成。高强耐火骨料经优化配方设计，具有耐磨性好、强度高、整体性强、施工简单、性能好等等特点。
耐磨耐火浇注料现场加水搅拌即可使用，施工方便，人工涂抹在料仓或矿槽表面形成一定厚度的抗磨层，经过正常养护即可达到高强耐磨的技术要求，具有耐磨性高，与基础混凝土(钢筒仓)的粘接强度高，抗冲击性强，抗压强度高，耐久性好、使用寿命长等特点。耐磨耐火浇注料专用于冶金、煤炭、火电、化工、水泥等行业的冲渣沟、矿槽、卸煤槽、下料斗、料筒仓的内衬抗磨层和水利水电、港口码头等工程的泄洪闸、卸料斗的抗磨层，起到保护基础混凝土(或钢筒仓)的作用。
适用范围：
1.发电行业的卸煤沟、煤斗、储煤仓、干煤栅、翻车机、捞渣机、水处理等。
2.化工行业的防腐蚀地面、泵基础等。
3.煤炭行业的矸石仓、介质桶、刮板机、斗提机、溜槽、筛下漏斗等内的耐磨衬板。
4.钢铁行业的高炉混料仓、烧结料仓、给料机、制球机等。
理化指标
|
项目 指标 |
耐磨耐火浇注料 |
普通浇注料 |
|||||
|
JK-1 |
JK-2 |
JK-3 |
JK-4 |
HYNMJ-5 |
HYPJ |
||
|
Al2O3 （%）≥ |
85 |
80 |
80 |
75 |
70 |
55 |
|
|
体积密度 （g/cm3） ≥ |
3 |
3 |
2.9 |
2.8 |
2.6 |
2.4 |
|
|
耐压强度（Mpa） ≥ |
110℃x24h |
150 |
120 |
120 |
90 |
75 |
50 |
|
1100℃x3h |
60 |
130 |
130 |
110 |
90 |
12 |
|
|
抗折强度（Mpa） ≥ |
110℃x24h |
22 |
20 |
18 |
15 |
15 |
/ |
|
1100℃x3h |
26 |
23 |
20 |
18 |
16 |
﹣0.5～0 |
|
|
线变化率（1100℃x3h，%） |
﹣0.15～0 |
﹣0.2～0 |
﹣0.2～0 |
﹣0.2～0 |
﹣0.3～0 |
/ |
|
|
热震稳定性（1100℃，水冷，次）≥ |
50 |
55 |
50 |
30 |
25 |
25 |
|
|
常温磨损量（cm3) ≤ |
3 |
3.5 |
5 |
7 |
8 |
/ |
|
|
显气孔率（%）≤ |
18 |
20 |
19 |
22 |
23 |
/ |
|
|
使用温度（℃）≤ |
1500 |
1500 |
1500 |
1400 |
1300 |
/ |
|
|
导热系数（热面900℃，W/m.K）≤ |
1.8 |
1.8 |
1.7 |
1.7 |
1.5 |
/ |
|
|
耐火度（℃）≥ |
1790 |
1790 |
1790 |
1790 |
1750 |
1700 |
|
|
使用部位 |
炉膛及炉膛出口、分离器、返料器、冷渣器 |
料腿、水冷分室、出口烟道、燃烧器 |
尾部烟道 |
||||
898995850
