医疗器械生产许可证号：苏食药监械生产许20010305号
医疗器械注册证号：国械注准 20163542377
产品描述

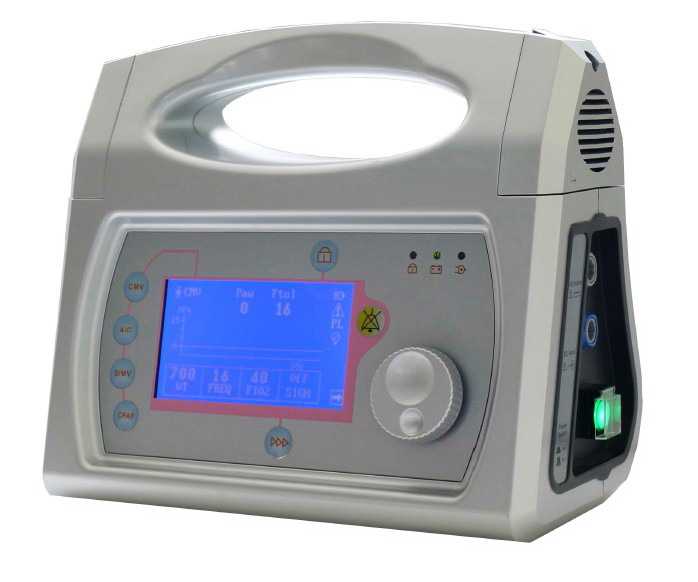

该机为电控气动型呼吸机，结构小巧，功能齐全；主要部件均为原装进口产品；适用于对呼吸困难患者的急救复苏及转运场合，也可对患者进行呼吸护理和治疗。
产品特点
轻巧美观，主机重量仅为3.5kg。具有安全锁功能，防止误操作，使用更安心。
交直流两用，高能锂电池可供机器工作8小时。一键飞梭操作，所有参数精准数字调节，使用简单、快捷。多种呼吸模式，安全有效的报警保护功能，适用于更多场合。独特的开机自检功能，使用前自动检测机器状况，保证机器的安全运转。
美国MAC电磁阀，美国Holley well压力传感器，法国乐可利气动接头。
电源、气源方案
电源：交流100V~240V 直流 12V (汽车点烟器)
内部锂电池 14.8V
气源：氧气瓶或中心供氧；
压力范围：0.28~0.6 MPa
使用环境：
a) 环境温度：-18℃~+50 ℃；
b) 相对湿度：15 %~95 % ；
c) 大气压强：70 kPa~110 kPa ；
工作参数
|
|
JOGGER |
|
通气模式 |
间隙正压通气（CMV）、辅助/控制（A/C）、同步间隙指令通气（SIMV）、持续气道正压通气（CPAP） |
|
潮气量 |
50~2000ml 数字调节 |
|
分钟通气量 |
≥22L/min |
|
呼吸频率 |
1~100bpm（CMV）1~40bpm（A/C）1~20bpm (SIMV) |
|
氧浓度O2% |
40%~100% 数字调节 |
|
同步触发灵敏度 |
-19~19hpa |
|
叹息 |
10～100bpc, off |
|
持续气道正压通气 |
5hpa~15hpa (CPAP) |
|
峰值压 |
0~55hpa (A/C、SIMV) |
|
安全压力 |
≤72hpa |
|
呼气末正压 |
0，5hpa~20hpa |
|
内部锂电池工作时间 |
＞8小时 |
监测显示参数
显示参数：潮气量、呼吸频率、呼吸频率（后备）、氧浓度、气道压力、叹息次数、吸气触发灵敏度、峰压值、报警参数设置值
状态指示：电源、锁屏、故障报警、报警信息、报警消音、当前呼吸模式、电池电量
图形显示：气道压力波形
安全保护功能
（机器特有多种安全保护功能，能有效防止人为或机器故障对病人造成伤害）
气道压力过高保护：
呼吸机内置压力安全阀，当气道压力高于72hPa时，安全阀自动放气的同时打开自主呼吸通道，可防过度通气或气压伤。
意外关机或停电保护：
在呼吸机正常使用过程中，突然停电或关机，呼吸机立即停止机械通气，同时打开自主呼吸通道。
参数设置错误保护：
当呼吸频率与潮气量同时过大或过小时，机器立即报警的同时纠正呼吸频率和潮气量参数到常用值。
按键锁屏保护：
可通过该功能锁定机器屏幕，防止误操作。
报警
|
报警种类 |
报警等级 |
报警性能 |
限值设定范围 |
报警检测原理 |
|
气道压力上限报警 |
高级报警 |
声光报警 |
5~60hpa |
当气道压力高于预设的报警值 |
|
气道压力下限报警 |
中级报警 |
声光报警 |
2~40hpa |
当气道压力低于预设的报警值 |
|
呼吸频率高报警 |
中级报警 |
声光报警 |
10~110bpm |
当呼吸频率超过预设的报警值 |
|
气源压力不足报警 |
高级报警 |
声光报警 |
|
当气源压力低于0.28mpa时 |
|
电池欠压报警 |
低级报警 |
声音警报 |
|
内部电池电压低 |
尺寸说明
|
项目名称 |
参数说明 |
|
主机 |
长×宽×高：300×140×230mm 重量：3.5kg |
|

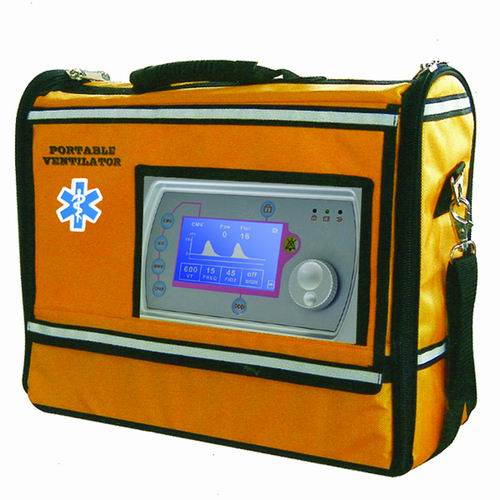

便携包 |
长×宽×高：460×260×400mm 重量：7kg（含氧气瓶，主机） |
|
外包箱 |
长×宽×高：530×530×280mm 重量：13kg（含所有附件） |
主要配置
|
部件名称 |
数量 |
规格说明 |
|
呼吸机主机 |
1台 |
JOGGER |
|
携带包 |
1套 |
含附件袋 |
|
2L铝合金氧气瓶 |
1套 |
含瓶阀 |
|
安装架 |
1套 |
救护车专用安装架 |
|
呼吸回路 |
1套 |
波纹管、气道压力测量管、呼气阀控制管、L型接头加延长管、呼气阀 |
|
减压阀 |
1只 |
|
|
高压氧气管 |
1套 |
含快速接头 |
|
皮囊 |
1只 |
1L |
|
面罩 |
1只 |
|
|
头带 |
1只 |
|
|
适配器 |
1套 |
|
|
氧桥 |
1只 |
|
|
PEEP阀 |
1只 |
|
|
说明书、保修卡、合格证 |
1份 |
|
|
操作调试光盘 |
1份 |
含电子版说明书 |
