六色转盘自动移印机_六色移印机_上海中楚实业发展有限公司

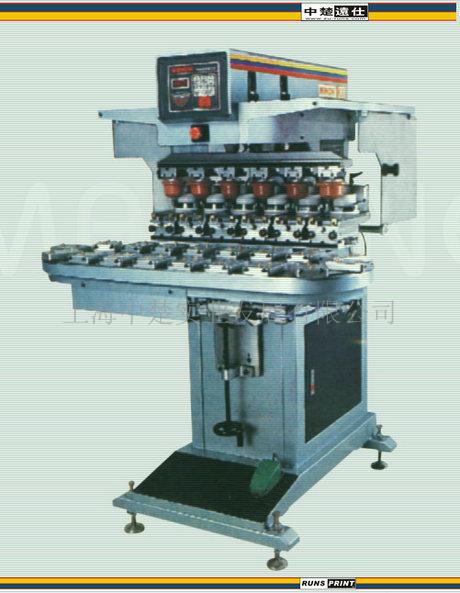

ZC-132六色转盘移印机是为工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机，能广泛粗用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。

一、                          此印刷机具有以下特点：

1、              印刷速度快，六个颜色一次印刷完成。

2、              定位准确，转盘六个印刷位置采用气动侧压式定位，准确而稳定。

3、              性能稳定，整台机器采用世界先进微型电脑控制器控制。

4、              油辊上墨，装拆、清洗都方便。

5、              内设四位数自动计数器。

6、              可以粘墨两次移印一次，以便获得较厚的印刷油膜。

7、              自动平衡之刮刀，刮油干净利落。

8、              各位置可调延时功能，印刷速度可调，满足不同的印刷要求。

9、              可以前后空走不落胶，防止稍停时油墨干固。

10、      根据客户需要，预置两个功能程序，单周期印刷和全自功印刷。

11、      六色独立可调油盆，套色调节简单方便。

12、          胶头上下行程独立可调，速度独立可调，灵活方便。

13、      采用德国BOSCH和FESTO公司最新气动元件，动力畅顺强劲，经久耐用。

14、      刮刀升降可以独立调节，可以适用不同厚度的钢板。

15、      合金铸铝机身结构，轻巧坚固，精密结构效率显著。

16、      操作面板采用灵敏轻触制，可直接选用移印功能反应敏捷使用方便。

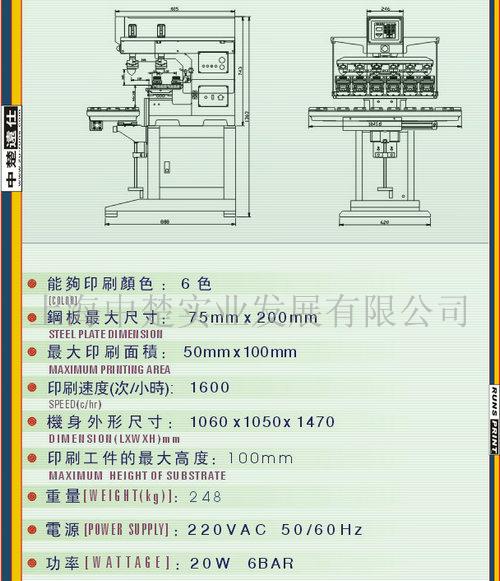

二、                          技术参数：

    1、单周期                                                        可以

    2、持续运动                                                    可以

    3、项目计数                                                    可以

    4、速度调节                                                    可以（0  ~9可调）

    5、各部位延时                                                可以（0  ~  9可调）

    6、印刷速度                                                    1600次/小时

    7、最大钢板尺寸                                            75mmX150mm  （3寸X  6寸）

    8、最大印刷面积                                            50mmX120mm

    9、两油盆之间中心距                                    114.3mm

    10、转盘面上工位数                                      18个

    11、工位表面面积                                          80mmX110mm

    12、两工位之间中心距                                  114.3mm

    13、工件上胶头上落（可调节）                  10  ~  60mm

    14、钢板上胶头上落（可调节）                  10  ~  60mm

    15、胶头前后行程                                          200mm

    16、驱动                                                          气动

    17、控制系统                                                  微型电脑

    18、控制电压                                                  12VDC

    19、电源电压                                                  220VAC  /  1相位

    20、连接负荷                                                  20W

    21、气动供应                                                  6bar

    22、机身外形尺寸                                          1060mm  X  1050mm  X  1470mm

    23、重量                                                          240KG

三  、  机器各气缸压力参数表：

气缸名称
  规    格
  生产厂商
  压  力
  4bar
  5bar
  6bar

  胶头上落气缸
  ф63X80
  德国
  上升压力
  112.1kgf
  140.2kgf
  168.2kgf

下落压力
  124.7kgf
  155.9kgf
  187.0kgf

胶头前后气缸
  ф40X200
  德国
  前进压力
  50.3kgf
  62.8kgf
  75.4kgf

后退压力
  44.1kgf
  55.2kgf
  66.2kgf

刮刀气缸
  ф50X10
  德国
  上升压力
  66kgf
  82.5kgf
  99kgf

刮油压力
  78.5kgf
  98.2kgf
  117.8kgf

转盘推送气缸
  ф40X160
  德国
  前进压力
  50.3kgf
  62.8kgf
  75.4kgf

后退压力
  44.1kgf
  55.2kgf
  66.2kgf

转盘定位气缸
  ф20X10X6支
  德国
  定位压力
  12.57kgf
  15.71kgf
  18.85kgf

后退压力
  10.6kgf
  13.2kgf
  15.8kgf


四、    如果客户需要，ZC-132型移印机可以改为ZC-132E型移印机，即将油盆刮刀部分改为密封油盅部分。

ZC-132E油盅式六色转盘移印机其主要特点及性能参数如下：

  1、油墨利用率高                                            98.5%

  2、工作环境好                                                开油水及油墨挥发小

  3、油盅大小                                                    ф65

  4、钢板尺寸：（可以用薄片钢板）              75mm  X  200mm（3寸X  8寸）

  5、印刷面积                                                    50mm  X  120mm

  6、油盅行程：                                                125mm

五、    机器操作安全性能：

        ZC-132型移印机符合最新的工程式样，如按要求使用绝对值得信赖。

机器装有紧急开关：当遇到紧急事情时按下紧急开关，则机器马上断电。回到起始位置，当事情处理好后扭出紧急开关，便可以安全启动恢复正常。

  六、注意事项：

  （1）、当机器需要移动或修理时，必须将电源和气源切断。

  （2）、当调整或清洗油盅时，请按步骤操作。

  （3）、增强防火意识，配备消防器材。
