TPE包胶ABS材料：
TPE包胶ABS料有分真包和假包，真包效果好，价格高点，假包价格便宜。但是客户说买的是真包，为什么TPE包胶ABS包不紧呢？一是TPE配方中要有相容剂，二是要有足够的注塑温度，二者缺一不可。
1.TPE包胶材料分析：TPE的配方中必须有能与ABS相容或相粘的组分，也就是说包胶ABS的TPE不是每一个牌号都可以。
2.二次注塑加工温度，注塑温度必须保证材料充分塑化，达到注塑所需的流动性，同时使TPE配方中的ABS相容剂活性增加，在短短几十秒之内能与ABS材料在包胶接触界面发生相互渗透，使TPE与ABS能够牢固的粘接。
因此，用户在找TPE包胶ABS料供应商时，建议找正规的TPE生产厂家，他们能根据用户的要求提供合适的TPE配方及牌号。关于具体的二次注塑温度，跟TPE基材分子量，产品设计，设备型号等有关系。参考注塑温度范围180~230℃，建议在生产加工时向TPE包胶料厂家索取或咨询。其他如ABS制品的表面清洁度，TPE材料加工前的预热，色粉或色母的选择等对TPE与ABS的包胶粘性也有一定影响。
在TPE胶件的实际应用中，很多时候需要与其他硬质塑料件粘合在一起，如手柄，或密封件。有效率的粘合方法是二次(或称包胶)，把软胶覆盖在硬胶表面。然而，包胶的模具费用高，如果产量不大，则不划算。
我这边之前有个案例分享给大家参考下：有个客户做手机支架的需要在ABS配件上包胶一层防滑层，客户考虑了硅胶、TPU和TPE（TPR）这几种材质的，从成本和加工工艺等各方面考虑，选择了性价比比较好的TPE材质作为防滑层的材质。
一开始客户选择了比较低价的TPR假包材料，做了一批大货，从手感上来说还是不错的，而且包胶效果也还可以，因为产品上开有凹槽，包胶在上面也没有什么大问题，不特别去撕扯的话基本上没有什么问题，终端客户也表示可以。剧情就到此为止吗？当然不是了。

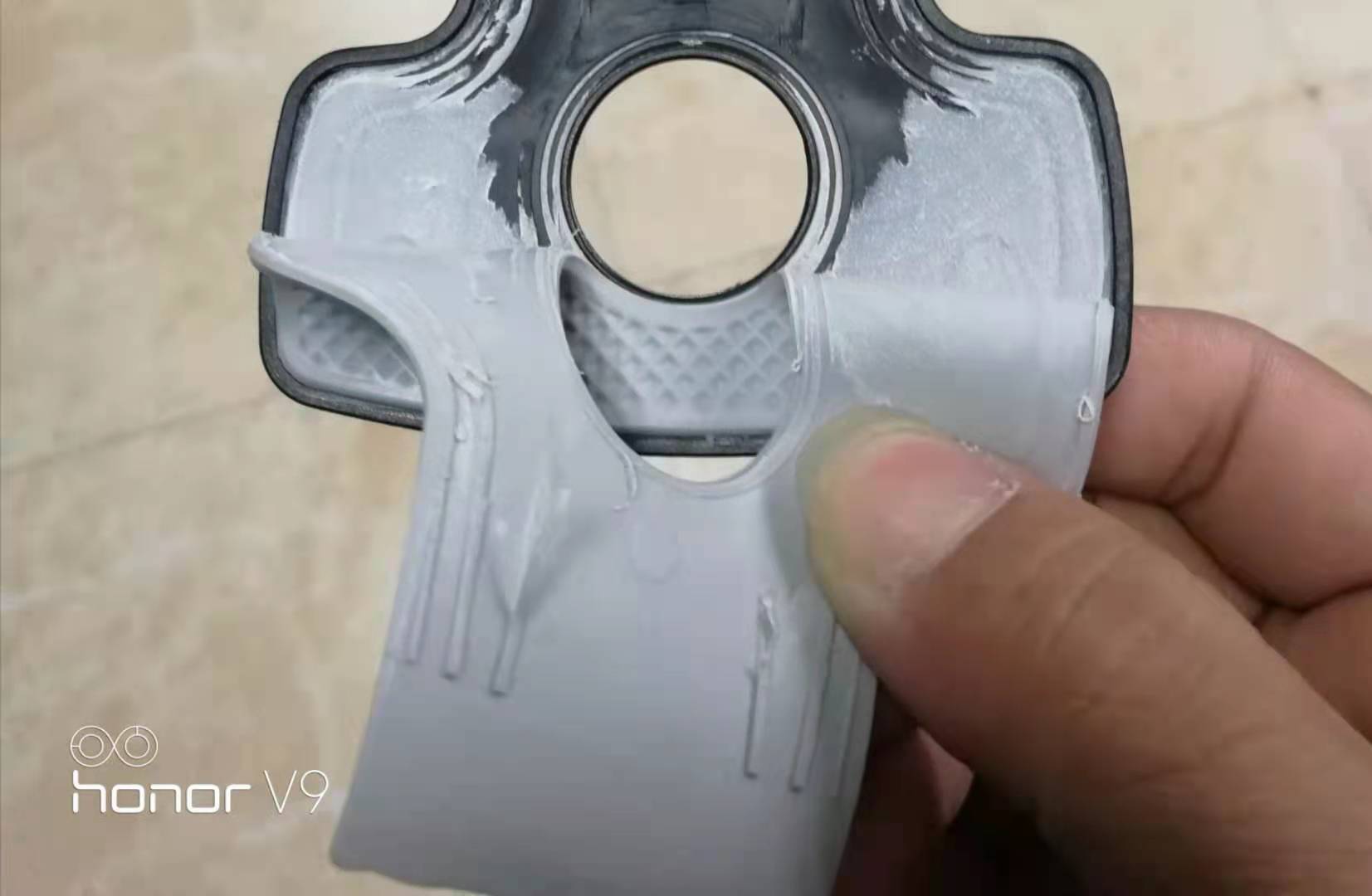

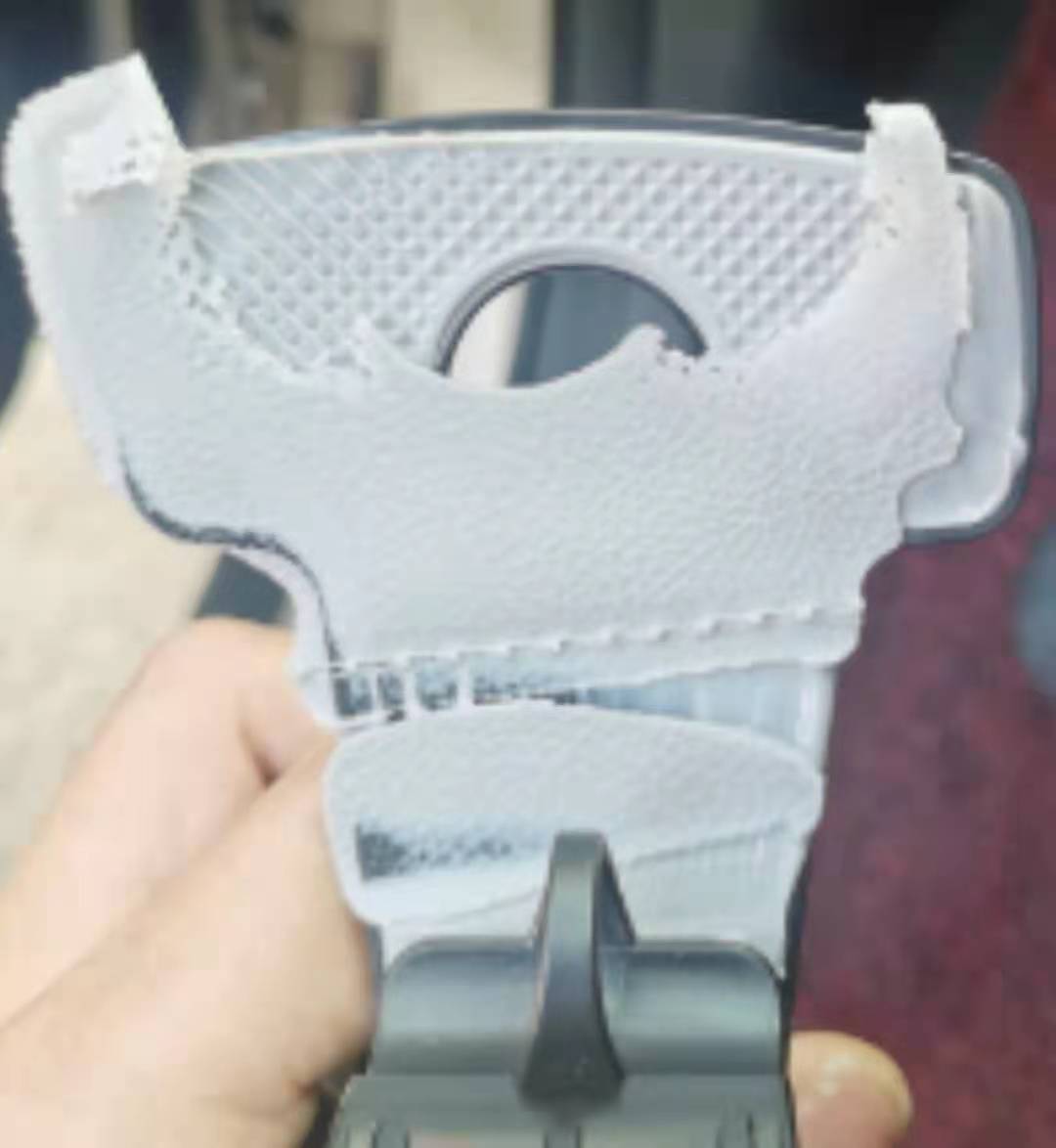

大货出去过了一段时间，产品到达消费者手上，因为汽车在露天停放的时候，酷热的太阳晒的汽车内部温度基本上能达到50-60°C左右，这手机支架夹在汽车上，由于温度高导致支架的TPR防滑层融化变形（如下图），因此遭到投诉退货。
后来客户也找了几家做我们这材料的供应商，试样后有以下几个问题，一是防滑效果不怎么理想；二是不耐高温；三是不耐油！
后来客户找到我们，经过工程师的分析，经过2次打样，客户就确认产品OK，防滑效果好，耐温在80-90°C左右，在汽油中浸泡10分钟没有明显腐蚀现象！
898995850
