钢铁厂玻璃鳞片胶泥的厂家价格_钢铁厂玻璃鳞片胶泥

玻璃鳞片涂料的组成

玻璃鳞片涂料的组成主要包括玻璃鳞片为主的防锈颜料和具有优良性能的成膜树脂。玻璃鳞片涂料常用的成膜树脂包括氯化橡胶、环氧树脂、酚醛环氧树脂、不饱和聚酯树脂和乙烯酯树脂等。
其中玻璃鳞片环氧涂料的应用最为广泛。环氧树脂具有很强的黏合力，对于大部分底材的附着力良好;具有良好的物理力学性能及优异的耐化学品性。其与玻璃鳞片颜料配用，制成的玻璃鳞片环氧涂料很适宜作为目前常用的云铁环氧中间漆的替代品，通过英国的桥梁涂装的实践经验(如ForthRailBridge、TayRail等)，不采用富锌底漆，而单纯依靠玻璃鳞片环氧涂料的防腐蚀性，也获得了预期的效果。
玻璃鳞片聚酯涂料具有良好的耐化学品性、耐阴极剥离性及高度耐磨性，在船舶涂装，特别是甲板通道、直升机甲板、破冰船船壳等处应用广泛。玻璃鳞片乙烯酯涂料，由于其杰出的耐化学品性和耐溶剂性，用于贮罐内壁时，其耐化学品性较聚酯类涂料更高，耐碱性堪称超强。
玻璃鳞片涂料防腐机理
玻璃鳞片的厚度一般为2~5μm，一般溶剂型玻璃鳞片环氧涂料的干膜厚度达200~400μm，且能保证涂层中有数十层至上百层的鳞片排列，涂层内形成复杂曲折的防渗透扩散路径。

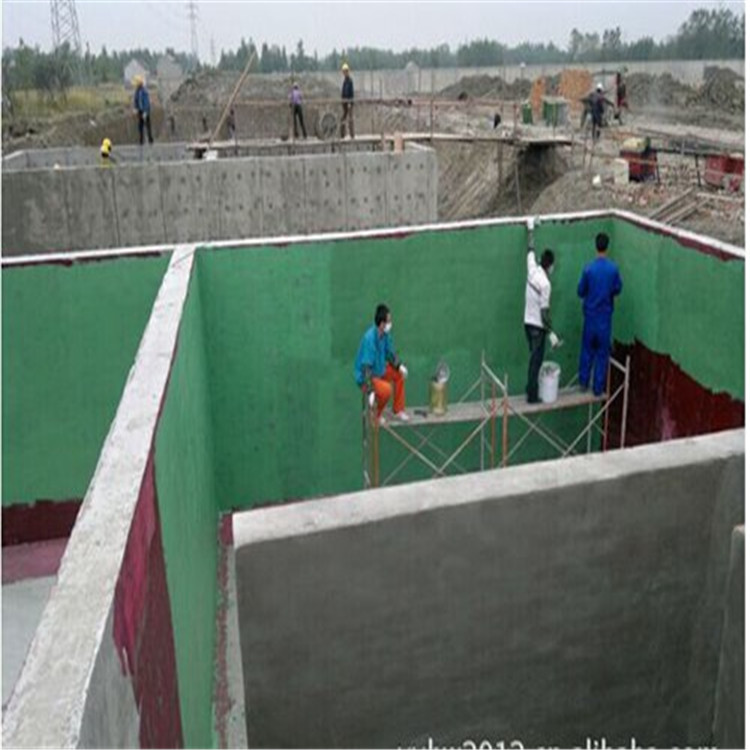

玻璃鳞片胶泥施工

玻璃鳞片将涂层分割为许多微小空间，使涂层中的微裂纹、微气泡被分割，且玻璃鳞片的收缩率是树脂的几分之一到几十分之一，在涂料固化过程中，可以降低涂层的收缩应力，提高涂层的附着力，同时也抑制了涂层龟裂、剥落等缺陷，使得单道喷涂可以获得更厚的涂层。
玻璃鳞片防腐涂料的防腐机理与铝粉和云铁在涂层中起到的作用类似，通过改变腐蚀介质(如空气、水、酸碱等)的扩散渗透路线，使其难以渗透到基材来达到防腐蚀效果。使用玻璃鳞片防锈颜料，由多层与基材近似平行排列的玻璃鳞片颜料构成的鱼鳞效应，可将腐蚀介质的渗透距离延长数倍甚至数十倍。一般玻璃鳞片片径纵横越大，涂层的抗渗透性能越强，但是涂层的表观相对差些。
一般采用片径大小不一的玻璃鳞片混合使用，以期获得较大片径玻璃鳞片与底材呈平行排列，较小片径的玻璃鳞片以不同角度穿插于空隙中的效果。作为面漆使用时，会使用较多片径较小的玻璃鳞片颜料，以获得较为平整的涂层。使用硅烷偶联剂对玻璃鳞片颜料进行处理，可以提高其强度和与成膜树脂的结合力。对于涂层而言，可以提高其耐磨性和抗渗透性。

【】玻璃鳞片重防腐涂料的介绍

1、重防腐涂料：它的英文名称为heavy-duty coating，指相对常规防腐涂料而言，能在相对苛刻腐蚀环境里应用，并具有能达到比常规防腐涂料更长保护期的一类防腐涂料。
2、重防腐涂料产品特点
能在苛刻条件下使用，并具有长效防腐寿命，重防腐涂料在化工大气和海洋环境里，一般可使用10年或15年以上，即使在酸、碱、盐和溶剂介质里，并在一定温度条件下，也能使用5年以上。厚膜化是重防腐涂料的重要标志。重防腐涂料标准的重要标志即厚膜化，相比于常规防腐涂料的100μm至150μm，防腐涂料的干膜厚度达到了200μm或300μm以上，甚至有些特种涂料干膜厚度达到了惊人的2000μm（2mm）。厚的防腐涂料为涂料的长效寿命提供了可靠保证。重防腐涂料与常规防腐涂料的主要区别：其技术含量高，技术难度大，涉及多方面技术进步与产品开发；它已不再过分依赖涂料的知识和经验、它取决于电子、物理、生态、机械、仪器和管理等多学科的只是和交汇，他的技术来源于高耐树脂的合成；高效分散剂和流变助剂的应用，新型抗腐蚀抗渗颜料与填料的开发、先进和特种试验设备等配套措施等使用。

3、重防腐涂料的种类
环氧树脂漆：厚膜型环氧富锌底漆，环氧云铁防锈漆，环氧玻璃鳞片，环氧煤沥青漆，环氧地坪漆。
氯乙烯油漆：底漆，面漆，机床漆，锤纹漆，防火漆，防腐漆，清漆，过氯乙烯腻子。
氯化橡胶油漆：氯化橡胶各色面漆，氯化橡胶铝粉防锈底漆，氯化橡胶防锈底漆，氯化橡胶铁红铝粉防锈漆，氯化橡胶船底防污漆。
丙烯酸油漆：丙烯酸聚氨酯罩光清漆，各色丙烯酸聚氨酯磁漆，丙烯酸道路划线漆。

玻璃鳞片涂料

氟碳漆：各色氟碳防腐涂料，金属氟碳漆，氟碳外墙涂料。
醇酸油漆：云母氧化铁醇酸防锈漆，各色醇酸船壳漆，各色醇酸磁漆。
有机硅耐高温油漆：各色有机硅自干漆，各色有机硅烘干漆，有机硅耐高温绝缘漆，铝粉耐高温漆，消声器耐高温漆。
无溶剂防腐涂料：无溶剂环氧玻璃鳞片重防腐涂料，无溶剂环氧煤沥青涂料，无溶剂管道内壁减阻涂料，无溶剂自流平地坪漆。
特种防腐涂料：乙烯磷化底漆，无机富锌底漆，水性无机富锌底漆，玻璃漆，模板漆。
4、重防腐涂料的研发与应用
现代社会能源短缺、环境污染现象严重，可持续发展与环保问题成为当今社会的主流，因此重防腐涂料也就必须朝着环保、节能、高效的方向发展。具体来说，在传统的常规防腐涂料的基础上，研究出以下几种性能优异的品种：水性富锌重防腐涂料：作为现代重防腐涂料体系中常见的底漆之一，在腐蚀环境中富锌涂料利用牺牲锌粉使涂层导电的方式，来达到保护金属基材的效果，因此其干膜的锌粉含量能达到80% ～ 95% 左右。富锌涂料可以分为有机富锌涂料和无机富锌涂料两类。目前常用的有机富锌涂料主要是以环氧树脂为基料，由于其施工时对金属表面的处理要求低、附着力强等特点，所以广泛应用在各个防腐领域。
环氧改性涂料：环氧树脂是大分子链上含有两个或两个以上的环氧基团的热固性树脂，具有良好的成膜性能和优异的耐腐蚀特性。每年全球大概40％以上的环氧树脂用于生产环氧防腐涂料，广泛应用于各种严重腐蚀环境中钢铁建筑物的防腐。为适应日益苛刻的腐蚀环境，研究者通过在体系中加入增容剂（甲基丙烯酸酯和硅氧烷的接枝共聚物），来增强聚硅氧烷在环氧树脂中的相容性，该防腐涂料膜层的机械力学性能得到较大的改善。
氟碳涂料：氟碳涂料主要是以有机氟聚合物为成膜树脂的一种常温固化涂料，当前市场上常见的常温固化型氟碳涂料主要采用树脂氟烯烃－乙烯基醚共聚物（FEVE）和端羟基全氟聚醚（PF － PE）为主。由于其氟碳树脂含有特殊的C-F 基团，赋予了氟碳涂料既有优越的耐候性、耐化学药品性和耐热性，又有优异的防腐性能，因而逐渐成为目前长效免维护工程外用涂料和高性能防腐涂料的主要代表。
聚脲重防腐涂料：自上世纪80 年代末，美国Huntsman公司自主开发的一种创新性喷涂聚脲弹性体技术，该技术基于端氨基聚醚、二胺扩链剂的活性氢组分和异氰酸酯组分进行反应，具有快速固化、施工时收环境影响小、极高的耐磨性、抗老化性以及耐腐蚀性等优点，因其优异的防腐综合性能，在电力建设、石油石化防腐、建筑防水等领域得到了较为广泛的应用。
总的来说重防腐涂料作为防腐涂料的骄子，自20世纪60~70年代开始应用以来，得到了迅速发展，应用范围越来越广，尤其是这样那样的防腐难题进一步推动了重防腐涂料技术的革命，重防腐涂料从生物工程、石油、化工等行业吸取营养，嫁接高技术，使重防腐涂料在新兴海洋工程、现代交通运输、能源工业、大型工业企业、市政设施等领域得到广泛应用，发展前景十分诱人。

钢铁厂玻璃鳞片胶泥的厂家价格

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

河北冠森防腐材料有限公司

该供应商的其他产品

你可能感兴趣
