喷塑的工艺及特点：

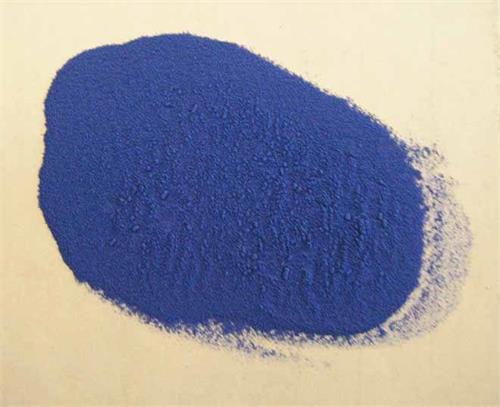

喷塑是指工业金属表面的一种处理工艺，塑粉为粉末涂料，是一种新型的不含溶剂100%固体粉末状涂料。它有两大类：热塑性粉末涂料和热固性粉末涂料。涂料由树脂、颜填料、固化剂及其它助剂，以一定的比例混合，再通过热挤塑和粉碎过筛等工艺制备而成。它们在常温下，贮存稳定，经静电喷涂或流化床浸涂，再加热烘烤熔融固化，使形成平整光亮的长久性涂膜，达到装饰和防腐蚀的目的。常用于如：货架、箱柜、工作台、物流储运设备等。
影响涂层质量的因素
喷涂工艺执行不严：
一前处理差：除油、除锈、磷化质量差，表面有残留物，造成涂层橘皮、缩孔、颗粒等缺陷和降低涂层附着力。工件未彻底干燥，使涂层起泡。
一工艺条件失控：压缩空气不净，气压不足，容易产生粉末流平性差、吐粉等缺陷，以控制气压为9.8～20.6kPa为佳。
一电压过高或过低，电压不稳，使工件凹陷部位无法上粉或降低上粉率，同时涂层厚度不均匀。电压应控制为60～90 kV。
一固化温度过低或过高，涂层抗冲击强度和硬度均低，且外观、光泽差。有橘皮等。
热塑性粉末涂料的使用方法：
1、接通烘炉加温电源、启动输送带，根据供应商提供的粉体涂料固化条件，把烘炉温度调校至固化温度，并使输送带在烘炉内的运行时间符合固化时间，考虑到烘炉进出口温度的下降及工作实际温度与烘炉仪表温度之差异，可灵活处长10-20%的运行时间或升高5-10℃
2、启动空气压缩机，随机抽查一部分粉体涂料，将喷枪xi粉管插进装粉之容器，调校工作电压为4-8万伏，空气太力为0.8-2.5ＫＧ/cm。喷枪与工作距离15-25cm。出粉量以雾化程度好为佳，喷涂一块或几块工作，放进烘炉按固化条件烤烘，将试喷板对照样板，检查是否符合品质要求。
3、把工件放置在输送带上进行除油、除锈、磷化呀钝化、水洗、烘干水分，进喷房喷涂，进烘炉按固化条件烤烘，出炉冷却，下件检验，包装。
4、固化条件中温度与时间的关系为反比关系，温度升高，则固化时间缩短，时间延长，则固化温度降低。
898995850
