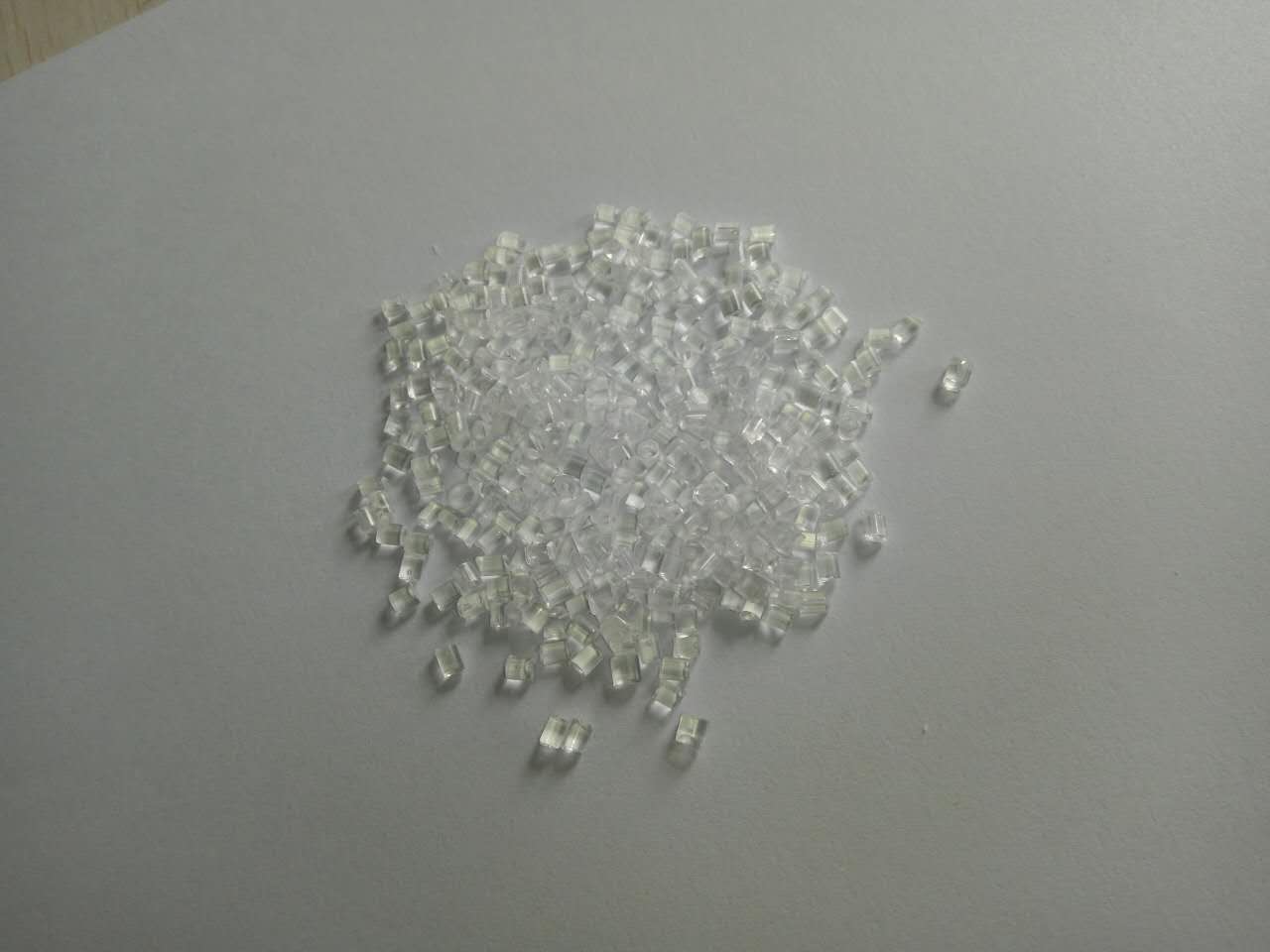

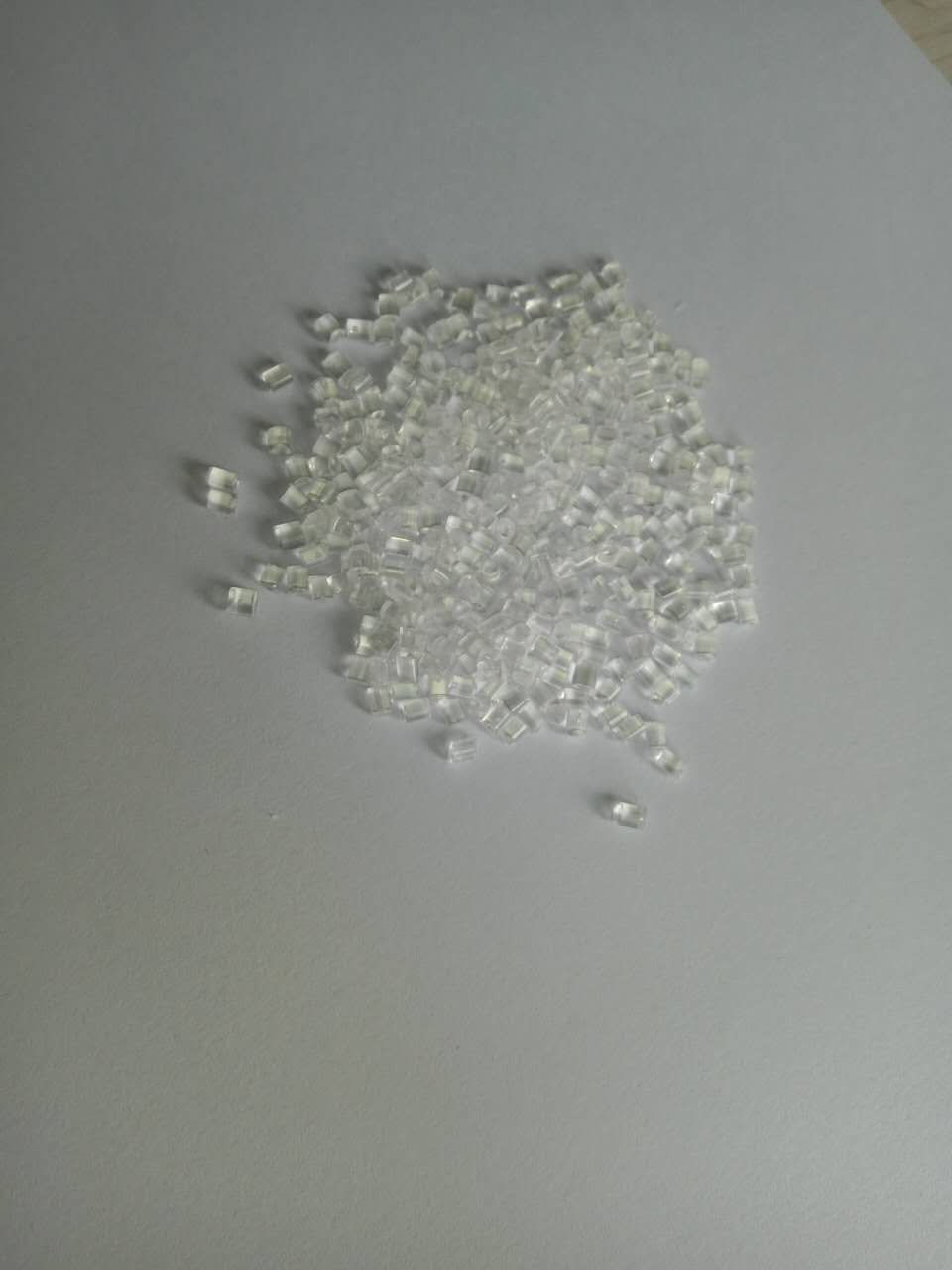

PA1315 是一种经过特殊的工艺合成的半芳香族透明尼龙,具有高流动、高透明、高
刚性、低吸水率、低收缩率、耐化学性 等性能,已通过 ROHS、FDA 测试。
物性表
Properties |
Standard |
Unit |
Value |
性能 |
标准 |
单位 |
数据 |
|
|
|
|
Specific Gravity |
ISO |
|
1.18 |
比重 |
1183 |
|
|
Melt Flow Rate |
ISO |
g/10min |
2.12 |
熔融指数( 230℃/ 2.16 Kg) |
1133 |
||
|
|
||
Water Absorption (24H) |
ISO |
% |
0.6% |
含水率 |
62 |
||
|
|
||
Tensile Strength |
ISO |
MPa |
94.6 |
拉伸强度 |
527 |
||
|
|
||
Flexural Strength |
ISO |
MPa |
149 |
弯曲强度 |
178 |
||
|
|
||
Flexural Modulus |
ISO |
MPa |
2800 |
弯曲模量 |
178 |
||
|
|
||
Charpy Impact Notched |
ISO |
J/M |
10 |
缺口冲击强度 |
179 |
||
|
|
||
Charpy Impact Unnotched |
ISO |
J/M |
40 |
无缺口冲击强度 |
179 |
||
|
|
||
Heat Deflection Temperature |
ISO |
℃ |
118 |
热变形温度 (0.45MPa) |
75 |
||
|
|
||
|
|
|
|
特性
在 PA6 或者 PA66 玻纤增强体系中,可大幅提高如下性能:
1、较高的刚度和强度水平
2、较低的吸湿性和吸水性
3、良好的尺寸稳定性和低翘曲性
4、良好耐化学性
5、优异的表面质量
6、大幅提高玻纤加入量
7、经济高效地进行生产
物料干燥要求
A、包装无损状态下,无须干燥
B、鼓风烘箱: 80~100℃ 6 小时
料斗式热风循环 80~100℃ 6 小时
真空烘箱 100~120℃ 3 小时
注塑工艺要求
A、注塑温度 入料段:160~180℃ 中间段:230~250℃ 射嘴段:240~250℃
B、注塑压力 80~130MPa
C、保压压力 40~90 Mpa
D、模具温度 100~120℃
E、背压 5~10 Mpa
后处理
必要时在油或石蜡中退火,退火温度应高于使用温度 10~20℃,时间按厚度
不同约需 10~60min的退火后应缓慢冷却。
附注:
以上成型工艺视注塑机锁模压力、容量、模具设计、制品大小、形状等条
件有所不同,仅供参考。一般建议厚制件采用较低的注射温度、稍大的注射压力,
适当延长保压时间和冷却时间;大而薄的制件采用较高的注射温度,适当加快注
射速度,缩短成型周期。
加入量:10%-30% 最多不要超过 50%
熔程 为:130℃-160℃
为了在正常注塑成型条件下获得高结晶度的物体,最好的表观效果,必须将模
具温度设在 100℃-120℃之间。
