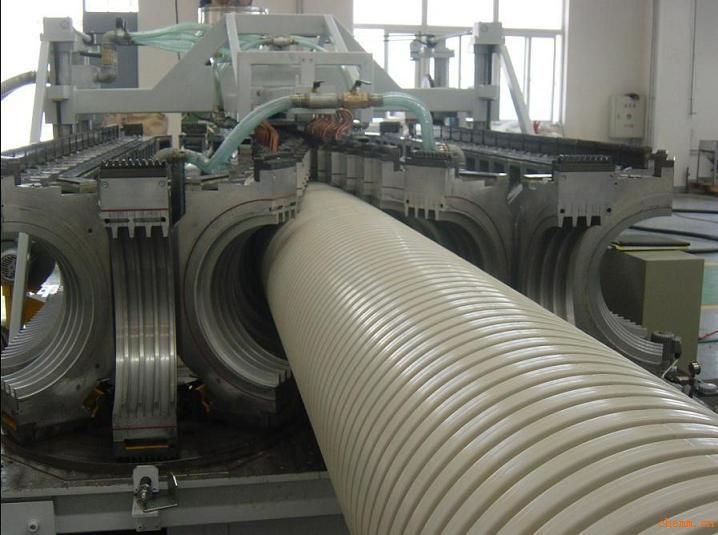

波纹管成型机为闭合式结构，并可提供真空成型。
成型模块在一个整体闭合的成型隧道里往返运动。
成型隧道为夹层设计，通过冷却水均匀的强制冷却模块。
成型莫条用硬质合金钢制成，耐磨耐腐蚀。
成型模块没有彼此的连接，所以缩短了更换规格的时间。
可提供单壁、双壁柔性管的挤出模头和包覆模头。
主要技术参数
|
单壁波纹管生产线 |
||
|
机器型号 |
JG-DBG90 |
JG-DBG120 |
|
适用原料 |
PE |
PE |
|
挤出机 |
Φ90/25 |
Φ120/25 |
|
管径范围/mm |
Φ65-115 |
Φ115-175 |
|
用水总容量/ L/H |
4000 |
5000 |
|
用水总压力/Mpa |
0.4-0.6 |
0.4-0.6 |
|
模块数量/对 |
50 |
60 |
|
模块总长度/mm |
5180 |
6216 |
|
模块运行速度/m/min |
1-12 |
1-8 |
|
外形尺寸（约）/m |
18*1.35*1.7 |
21*1.55*2.2 |
|
机器重量（约）/T |
6 |
9.5 |
|
双壁波纹管生产线 |
||
|
机器型号 |
JG-DBG60/125 |
JG-DBG65/132 |
|
适用原料 |
PVC |
PVC |
|
挤出机 |
Φ60/125 |
Φ65/132 |
|
管径范围 |
Φ65/110 |
Φ110/165 |
|
用水总容量/mm |
5000 |
5000 |
|
用水总压力/L/H |
0.4-0.6 |
0.4-0.6 |
|
模块数量/对 |
50 |
60 |
|
模块总长度/mm |
5180 |
6216 |
|
模块运行速度/m/min |
1-12 |
1-8 |
|
外形尺寸（约）/m |
20*1.35*2.15 |
24.8*1.6*2.25 |
|
机器重量（约）/T |
8.5 |
12 |
