钢结构铁皮厂房隔热降温涂料_隔热降温涂料

品牌：茂日化  外观：白色  固体含量：66（%）
表干时间：0.5（小时）    施工性：简易  耐洗擦性：2000（次）
干燥时间≤：5（h）    每公斤涂刷面积(两遍)：1（㎡）    产地：广东油城
储存期：12个月  功能：隔热防渗  涂层结构：复合涂层
稀释剂：溶剂型
防晒隔热涂料是替代传统隔热与防水材料的新一代复合功能涂料，集隔热防渗于一体，使用效果神奇，是国家行业主管部门推广使用的科技成果和国家重点新产品。
产品特点:
    有机、无机特性兼容，具有优异的耐候性、耐磨性、耐洗刷性和粘结性；隔热防渗功能复合，节能降耗显著，烈日下涂层表面降温16℃以上；水性环保，无毒无味；施工简便快捷，隔热防渗功效一步到位。
      产品用途:
    广泛用于屋面、露台、外墙以及水泥石棉瓦面作隔热防渗；用于金属瓦面及露天金属储罐、管道作隔热降温。
使用方法:
    一、水泥混凝土屋面作隔热防渗施工
1、将配套产品NM809或NM909纳米超强弹性防水涂料充分搅拌均匀，先兑水百分之一百涂刷一遍作渗透沾合作用；然后铺一层8×8的玻纤布，再在玻纤布面上，用兑水20%的NM809或NM909厚涂三遍(厚度1.2mm为合格)。
2、将TD2000或TS2000屋面隔热防渗涂料用电钻搅拌器充分搅拌均匀（约搅拌10分钟）后，涂刷三遍（厚度0.8mm为合格）。
3、最后在涂层面上涂刷二遍配套产品NG3700硅离子罩光防污涂料或TD2200屋面隔热防渗涂料作保护层。

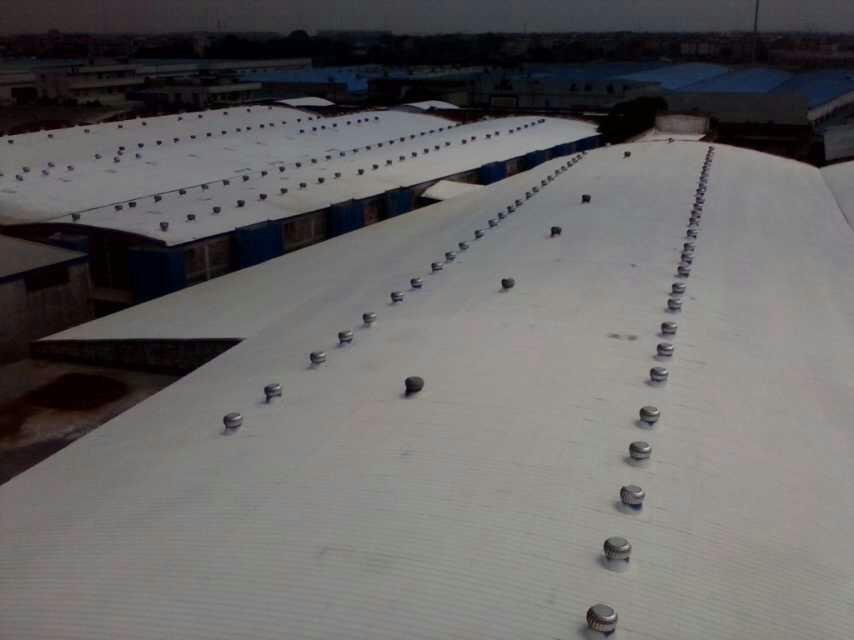

二、外墙、金属瓦面、水泥石棉瓦面、露天金属储罐、管道等作隔热降温施工。
1、TD2000、TS2000和TD2200均可使用。但TD2200属第二代更新、功能复合型产品，性能更加突出。
2、TD2000或TS2000使用前，必须使用电钻搅拌器搅拌均匀（约搅拌10分钟），涂刷三遍（厚度0.6-0.8mm为合格）。
3、TD2200使用前用木棍拌匀，刷涂、滚涂或喷涂均可（厚度0.4-0.5mm为合格）。
  注意事项:
    1、混凝土施工面必须坚实、平整、洁净、干燥、排水坡度>  3%;金属表面必须清除油污,并作防腐处理。
2、施工前，产品（尤其双组份）必须充分搅拌均匀。
3、重涂时必须待上一遍涂层表干后进行。
4、气温5℃以下、相对湿度>85%、雨天均不宜施工。
产品规格：  TD2000、TS2000和TD2200三种型号。以合格证、标识注明为准。
执行标准：  Q/MRH01-2004
质存期：  单组份6个月；双组份18个月。
  产品技术指标及检验结果
项目  指标值  实测值
固体含量（%）  》45  51.8
干燥时间（h)  表干《2，实干《24  表干1小时，实干4小时
耐热性（80℃,6h)  不开裂，不脱落，不起泡，不变色  符合要求
抗冻性（-30℃，24h)  不开裂，不脱落，不起泡，不变色  符合要求
耐水性（浸水96h）  不脱落，不起泡，无皱皮  符合要求
耐洗刷性（0.5%皂液，2000次）  不露底  不露底
耐候性（人工加速老化，400h）  失光、变色、粉化、开裂、起泡均<2级  变色2级，粉化1级
隔热效果（温度差℃）  》8  10
不透水性（0.3mpa，恒压0.5h）  不透水  符合要求
粘结强度（kpa)  》250  1510
断裂延伸率（TD2200、TS2200）%  》200  230

钢结构铁皮厂房隔热降温涂料

详细说明

产品说明Explain

公司简介Content

卖家名片Cards

卖家名片

广东日化涂料有限公司

该供应商的其他产品

你可能感兴趣
