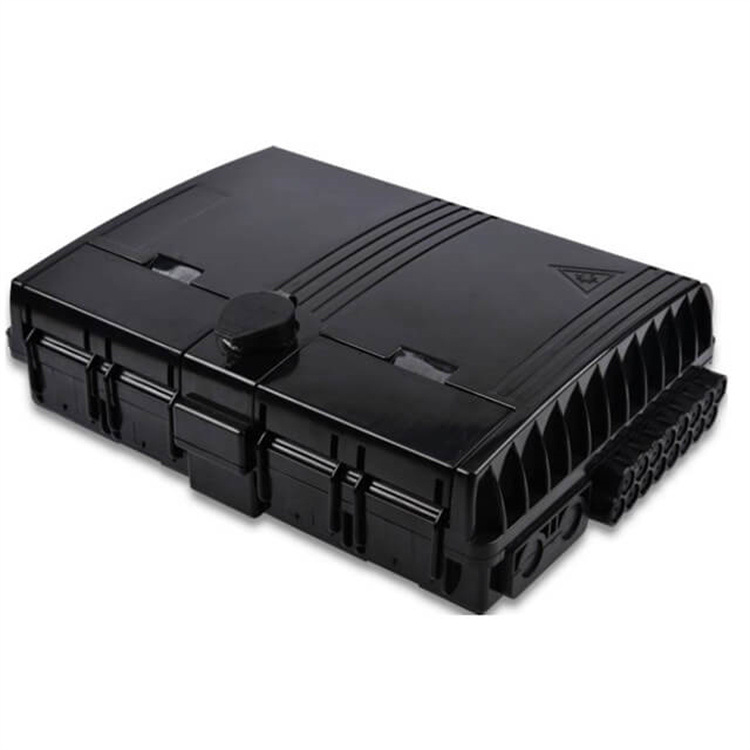

型号： 16芯     材质：ABS   PC   PC合金

安装方式：壁挂式、抱杆式、挂墙式、室外、室内等带*功能
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

光纤分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网

机械性能:

有较强的防水防尘效果，                                                                               连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

优势:

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等   密闭管理；

操作简单，安装迅速方便；

外观结构

1、楼道(室内，外)光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。

2、楼道(室内，外)光纤分纤、配线箱应满足上下进缆的要求，箱体的顶部与底部各应配置4个进线孔，且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆，上部的进缆空需做密封处理。

3、光纤熔接盘片应采用开启式，并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

4、所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固。

5、箱门开启角度不小于180o，门锁的启闭灵活可靠。

6、光缆引入时其弯曲半径应大于光缆直径的15倍。

7、光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于30mm。

8、蝶形引入光缆固定后的最小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m。

9、安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内，光分路器的性能指标必须符合招标技术规范书的要求。

10、光分插片使用的光纤活动连接器应为SC型，两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合YD，T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色，下联端口使用的光纤活动连接器应为蓝色，空闲端口不安装光纤活动连接器。

11、楼道光纤配线箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置。

12、光分插片应采用模块化、集成化，楼道分光分纤盒内应无跳接。

13、楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号，并提供进货证明。

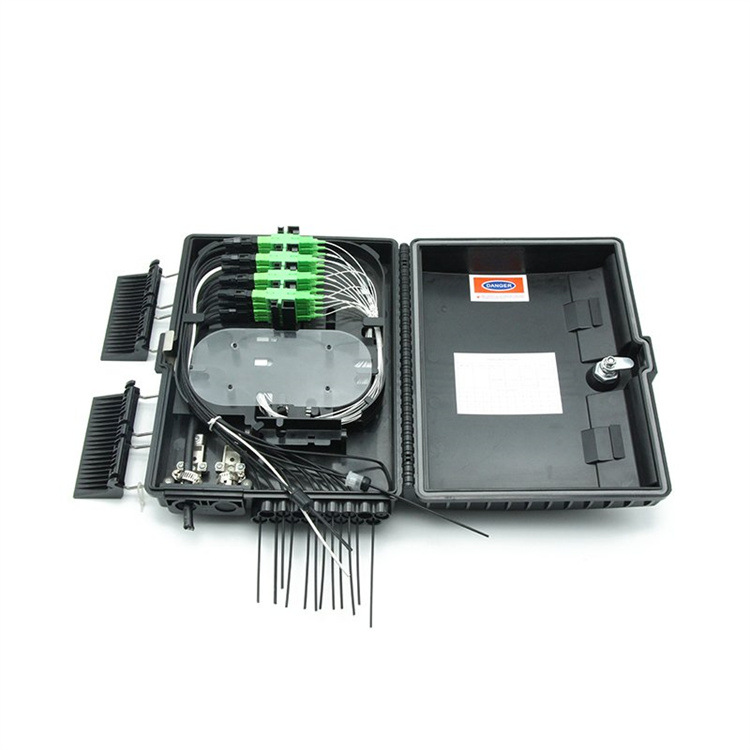

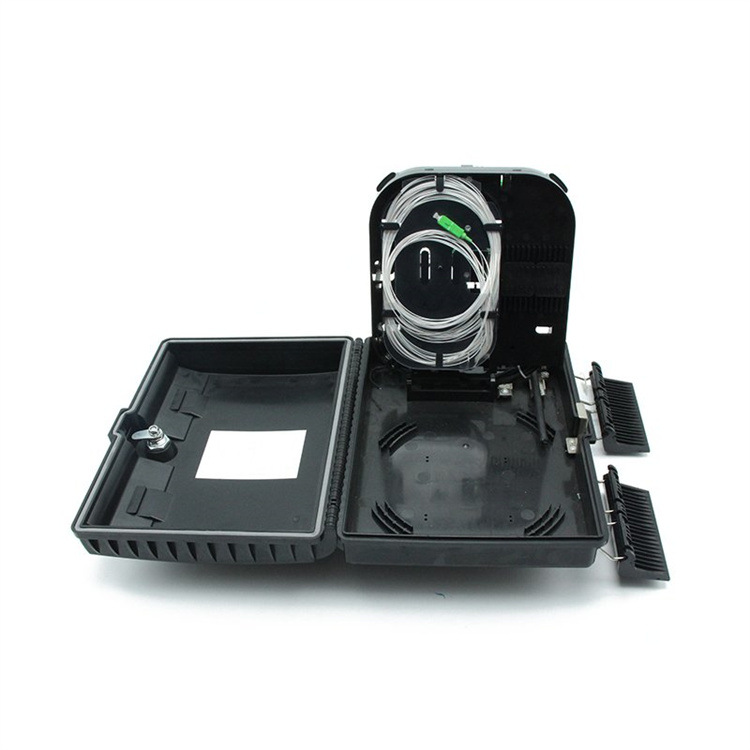

   工作单元

  光纤配线箱的工作单元包括光缆固定装置、接地装置、光纤熔接盘片、光纤连接分配装置、光分路器、尾纤连接器停泊区、皮线光缆固定区等。外贸16芯分纤箱的优势特点：

光纤分线箱优势：

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

特点:1、适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

2、分路器模块端口倾斜15°设计，走线路由顺畅。

3、系列化插片可积木化组合，扩容方便，投资节省。

4、皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

5、工厂化皮线尾纤，实现高质量低成本快速部署。6、模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

外贸16芯分纤箱的性能：

机械物理性能

⑴ 箱体必须具有良好的抗腐蚀耐老化和抗破坏性能。

⑵ 箱体顶端表面必须能承受不小于500N的垂直压力，箱体门打开后，在门的最外端必须能承受不小于100N的垂直压力。卸去载荷后，箱体必须无破坏痕迹和变形。

⑶ 当有光缆引入时，普通光缆固定后必须能承受不小于500N的轴向拉力；自承式蝶形光缆固定后必须能承受不小于200N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆必须无任何松动、破坏现象。

.密封性能

⑴室内型箱体的防护性能必须达到GB 4208-2008中IP53级要求。

⑵室外型箱体的防护性能必须达到GB 4208-2008中IP55级要求。燃烧性能: 设备内所有非金属材料结构件（含尾纤或跳纤）的燃烧性能必须能符合YD，T 988-2007中规定的要求。
