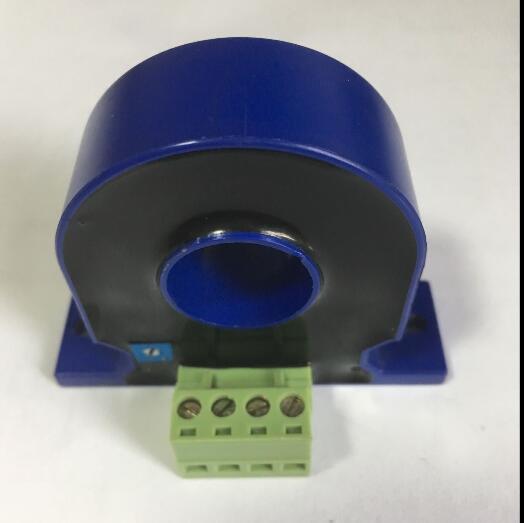

FZD系列直流电流变送器
- 价 格：
面议 /
只
- 供 应 地：四川省成都市
- 发布公司：成华区方舟电子产品经营部
- 产品型号：FZD
- 品 牌：方舟电子
- 发布日期：2020/5/9 10:31:02
- 联系人QQ：17003404
详细说明
一、产品简介：
FZH系列固定圆孔霍尔直流电流变送器是组合霍尔传感器、变送器于一体的新一代直流电流变送器，它可以直接将被测主回路直流电流按线性比例输出。
二、主要特点：
-
采用单匝穿孔穿芯式结构，组合霍尔传感器、电流变送器于一体的新一代直流电流变送器；
-
符合UL94—V0标准的绝缘外壳；
-
出色的精度、良好的线性度、低温漂、最快的反应时间、无插入损耗、抗干扰能力强、电流过载能力强、优越的性价比；
三、应用领域：
广泛应用于隔离测量直流电流。
四、技术参数：
-
测量精度（25℃）：优于0.5％F.S；
-
非线性失真：优于0.1％；
-
失调电压：当原边IN=0时，最大值 ±10mV ；
-
额定工作电压：±12V,±15V,5V,12V,15V,24V（±5%）（可定制）；
-
额定输入电流：0～200A 各档；
-
额定输出：0～20mA，4～20mA,±1V,±5V,±10V(可定制）；
-
固定圆孔直径：20mm；
-
响应时间：≤1μs；
-
di／dt跟踪精度：≥200A／μs；
-
频率范围：DC0-200KHz
-
温度漂移（-25～＋70℃）：100ppm / ℃；
-
工作温度：－10℃～＋70℃；
-
贮存温度：－40℃～＋85℃；
-
绝缘隔离耐压（原副边之间）：DC5KV / 1min、1mA；
-
负载电阻：≥1KΩ；
-
执行标准：JB/T7490-94；
五、安全注意事项:
-
为了获得正向电流输出，原边电流必须按外壳上指示箭头方向流动；
-
使用时首先接通工作电源及输出电路，再通过被测电流；
-
原边导线温度不得超过85℃；
-
产品为标准传感器，对于特殊的应用（工作电压、绝缘隔离耐压等）请与我们联系；
-
产品必须按接线示意图正确接线，错误接线可能导致产品损坏。
-
本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内。
-
单匝穿孔穿芯主回路输入电压≤1KV，更高电压取决于主回路导线的绝缘。
六、型号与规格：
订货举例：FZD20 －50A／4-20mA／24V
七、外型尺寸图：
八、接线示意图：
双电源接线图：
单电源接线图：
方舟电子有限公司是中国科学院半导体研究所在全国唯一的以生产穿孔穿芯一体化交流电流变送器（两线制4-20mA输出)、电流电压传感器系列产品的生产基地，技术设备、检测手段居国际领先前列。产品畅销世界各地。可研制、生产具有国际尖端的批量产品。运城经济技术开发区方舟电子有限公司成立于1995年，是中国科学院半导体研究所在国内的合资公司技术转化基地，是一个有着强大技术后盾和广阔前景的现代化企业。
