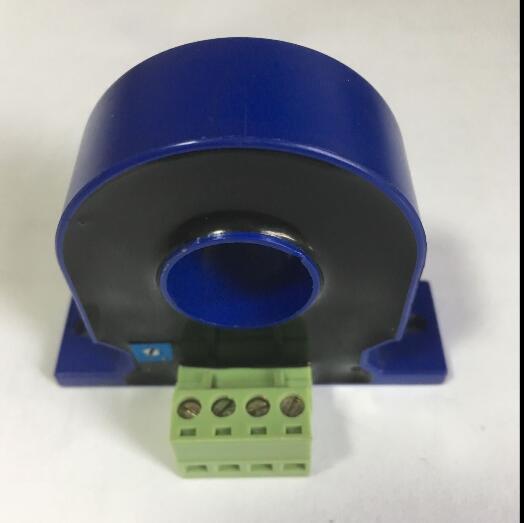

FZH系列固定圆孔霍尔电流传感器
- 价 格：
面议 /
只
- 供 应 地：四川省成都市
- 发布公司：成华区方舟电子产品经营部
- 产品型号：FZH
- 品 牌：方舟电子
- 发布日期：2020/5/9 10:29:57
- 联系人QQ：17003404
详细说明
一、产品简介：
FZH系列固定圆孔霍尔电流传感器是应用霍尔效应的闭环（补偿）电流传感器，原边回路和副边回路之间高度绝缘隔离，可用于测量直流、交流、脉冲以及各种不规则波形的电流，副边输出能真实反映原边电流的波形和线性比例。
二、主要特点：
-
应用霍尔效应的闭环（磁补偿）电流传感器输出跟踪电流信号，极具抵 抗干扰能力和远传能力；
-
符合UL94—V0标准的绝缘外壳；
-
出色的精度、良好的线性度、低温漂、最快的反应时间、宽频带、无插入损耗、抗干扰能力强、电流过载能力强、优越的性价比；
三、应用领域：
广泛应用于交流变频调速、伺服电机、直流电机、逆变电池、不间断电源、开关电源、电焊机电源工业自动化控制等诸多领域。
四、技术参数：
-
测量精度（25℃）：优于0.5％F.S；
-
非线性失真：优于0.1％；
-
失调电流：±0.4mA；
-
额定工作电压：±12V～18V（±5％）；
-
原边额定输入有效值电流： 0～200A各档；
-
固定圆孔直径：20mm；
-
响应时间：≤1μs；
-
di/dt跟踪速度：≥50A/uS；
-
测量带宽：DC～100KHz；
-
温度漂移（-25～＋70℃）：100ppm／℃；
-
工作温度：－25～＋70℃；
-
贮存温度：－25～＋85℃；
-
相对湿度：不大于90％ＲＨ；
-
绝缘隔离耐压（原副边之间）：ＡＣ３ＫＶ／1min、１mＡ；
-
执行标准：JB/T7490－94；
-
系列型号，规格，接线示意图，产品外型，安全注意事项．
五、安全注意事项:
-
为了获得正向电流输出，原边电流必须按外壳上指示箭头方向流动；
-
使用时首先接通工作电源及输出电路，再通过被测电流；
-
原边导线温度不得超过85℃；
-
产品为标准传感器，对于特殊的应用（工作电压、绝缘隔离耐压等）请与我们联系；
-
产品必须按接线示意图正确接线，错误接线可能导致产品损坏。
-
本产品为户内使用环境，如需在户外使用，必须安装在避雨防水的机箱（柜）内。
-
单匝穿孔穿芯主回路输入电压≤1KV，更高电压取决于主回路导线的绝缘。
六、型号与规格：
订货举例：FZH20 －50A／50mA
七、接线示意图：
方舟电子有限公司是中国科学院半导体研究所在全国唯一的以生产穿孔穿芯一体化交流电流变送器（两线制4-20mA输出)、电流电压传感器系列产品的生产基地，技术设备、检测手段居国际领先前列。产品畅销世界各地。可研制、生产具有国际尖端的批量产品。运城经济技术开发区方舟电子有限公司成立于1995年，是中国科学院半导体研究所在国内的合资公司技术转化基地，是一个有着强大技术后盾和广阔前景的现代化企业。
