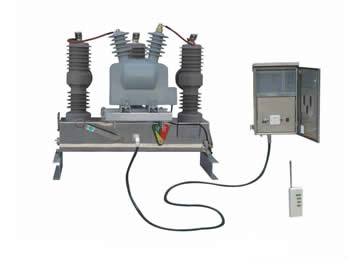

ZW32-24G户外高压真空断路器ZW32-24/630－20型户外高压真空柱上干式断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。符合《GB1984交流高压断路器》、《GB1985交流高隔离开关和接地开关》、 DL/T402、DL/T4.3以及企业标准OHX.520.701的要求。
使用环境
1：周围空气温度：上限+40℃、下限-40℃；
2：空气相对湿度：日平均值不大于95%、月平均值不大于90%；
3：海拔：≤3000mm；
4：风压：不超过700Pa；
5：污秽等级：IV级；
6：安装场所：应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等；
结构特点
1：外壳采用优质不锈钢材料或普通钢板经达克罗防锈处理工艺再喷涂耐紫外线而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。
2：APG固封绝缘极柱采用硅橡胶包封（作为绝缘及缓冲），体积小，抗凝露性能优良，工作寿命长，性能可靠。
3：操作结构为弹簧操作结构，有手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。要求的外供电源功率不大于70W，易于配备后备电源，设计独特的缓冲装置，性能优异，反弹小，噪声低。
4：灭弧室采用特种不锈钢钎焊技术，无需电镀，焊接质量高，稳定可靠，漏气率低，制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺，保证了产品的气密性，抗拉强度大于120Mpa，完全一次封排。
5：电流互感器采用优质导磁材料及环氧树脂与硅橡复合绝缘而成，具有容量大，动热稳定倍数高，精度等级高，免维护，可靠性高等优点。
6：根据用户需求，可与相应的控制器配合构成自动合器，分段器，是实现配网自如 动化的理想设备。
