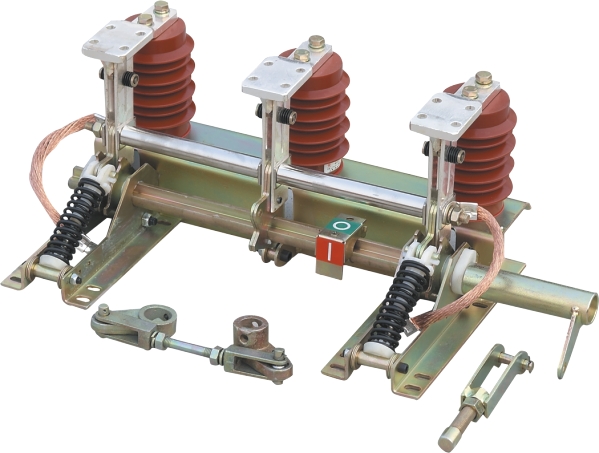

JNl5-12/31.5型系列户内高压接地开关(以下简称接地开关)是我公司根据市场需要设计开发的新型接地开关，适用于户内3～12kV三相交流50(60)Hz的电力系统内和各型号高压开关柜配套使用，亦可作为高压电器设备检修时接地用。
该接地开关结构简单紧凑，重量轻，操作灵活，安装方便，动热稳定性好，是JN4—10型接地开关的理想换代产品。
使用环境条件
1、周围空气温度：上限+40度，下限-30度；
2、海拔高度：不超过1000米；
3、湿度条件：日相对湿度平均值不超过95%；
4、月相对湿度平均值不超过90%；
5、地震烈度：不超过8度；
6、污秽等级：Ⅱ级。
主要结构
接地开关有支架、接地刀装配、静触头、传感器、轴、拐臂、压簧、导电套管、软连接组成。注：支架由薄钢板弯曲后焊接成部件，其余均为组装式零部件。
工作原理
当操作操动机构使接地开关合闸时，作为力矩使主轴克服阻力矩，带动拐臂沿合闸方向转动，并使接地刀上的操纵杆通过压簧死点，压簧释放能量，使接地开关快速合闸，在合闸位置。接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部（刀口）牢固可靠地接触。
分闸操作时，作用力矩使主轴克服主力矩及弹簧力，带动拐臂沿分闸方向转动，并使接地刀压簧通过死点，压簧储能结束，以备下次合闸。
接地开关和合闸速度与人的操作速度无关。
