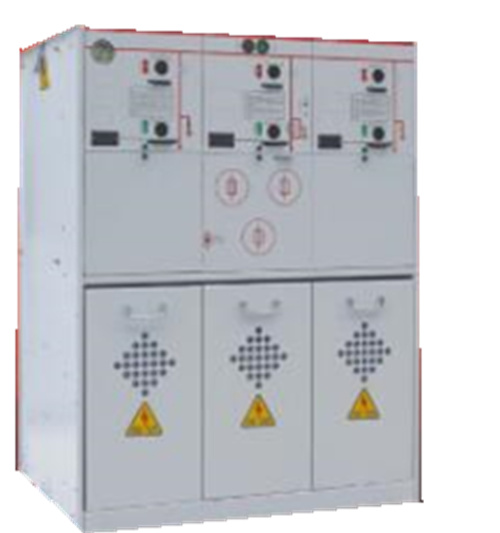

SKR-12充气式环网柜是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。SKR-12充气式环网柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
SKR-12充气式环网柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极特殊的灵活性。
SKR-12充气式环网柜执行GB标准。在室内条件下（20℃）运行的设计寿命超过30年。
SKR-12全密封全绝缘充气式环网开关设备性能特点
产品主要特点
◆ 操作安全
通过以下安全措施，我们可为用户提供特别的安全保障：
◇ 一体化三工位负荷开关
◇ 断路器采用负荷开关替代隔离开关，更安全可靠
◇ 一次侧全密闭设计提供息外接触的保护
◇ 满足五防要求的机械联锁
◇ 带电显示器可提供进出线路带电指示
◆ 运行可靠
◇ 全密闭设计，所有10kV开关及母线带电体均密封在3mm不锈钢板焊接成的气箱中；配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响
◇ 弹簧储能操作机构，可人工或电动操作
◇ 面板模拟线图提供开关位置指示
◇ 柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能
◇ 压力表监视箱体内SF6气体安全压力范围
◆ 经济性
◇ 免维护
◇ 高度可靠
◇ 使用寿命可达20年
◆ 方案灵活
◇ 多种进线方式，可实现左、右、上或前进线
◇ 多种组合方式，各单元之间可实现任意组合
◇ 采用绝缘母线，可实现前后并柜或左右并柜
◇ 设计方案灵活
◆ 应用广泛
◇ 馈出线容量大、占地小，适合多种应用需求
非扩展标准模块
共提供以下十五种标装组合
TRC-12各类非扩展标准组合单元柜的每个模块具有下列配置
◆ D柜-提升模块
“不带接地刀的电缆连接模块”中标准配置与特性
◆ C柜-负荷开关模块
“负荷开关模块”中标准配置与特性
◆ F柜-负荷开关熔断器组合电器模块
“负荷开关熔断器组合电器模块”中标准配置与特性
◆ V柜-真空开关模块
“真空开关模块”中标准配置与特性
◆ 进线套管的电容性电压指示器
◆ 每个气室安装一个监测SF6密度的压力表计
◆ 吊装用的吊耳
◆ 操作手柄
◆ 选配
电动操作机构
电缆短路及接地故障指示器
电流互感器及表计
远程监控及接地
