总线耦合器 BK7000 可连接所有总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。
模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用匹配bk7000倍福模块总线耦合器 原装现货倍福卡件bk7000倍福模块总线耦合器 原装现货倍福卡件。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。
| 系统参数 | ControlNet | BK7000 |
|---|---|
| I/O 站数量 | 99 (每条链路) |
| I/O 点数 | 取决于控制器 |
| 数据传输介质 | 同轴电缆 RG-6，可以选择冗余 |
| 最大电缆长度 | 每网段 250…1,000 m |
| 数据传输速率 | 5 Mbaud |
联系 15988242149
| 技术参数 | BK7000 |
|---|---|
| 总线端子模块数量 | 64 |
| 现场总线的最大字节数 | 512 byte 输入和 512 byte 输出 |
| 数字量 I/O 信号 | 512 输入/输出 |
| 模拟量 I/O 信号 | 256 输入/输出 |
| 组态方式 | 通过 KS2000 |
| 数据传输速率 | 5 Mbaud |
| 总线接口 | 2 个 BNC 母连接器+ NAP |
| 电源 | 24 V DC (-15 %/+20 %) |
| 输入电流 | 70 mA +（总 K-bus 电流）/ 4，最大 500 mA |
| 启动电流 | 2.5 倍持续电流 |
| 建议保险丝容量 | ≤ 10 A |
| K-bus 供电电流 | 1,750 mA |
| 电源触点 | 最大 24 V DC / 最大 10 A |
| 电气隔离 | 500 Vrms (电源触点/电源电压/ K-bus) |
| 重量 | 约 170 g |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/可变 |

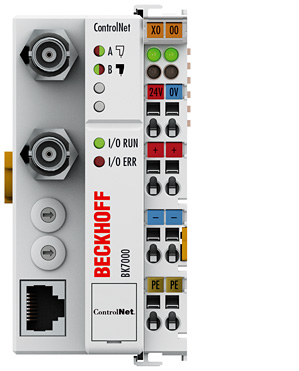

BK7000 总线耦合器用于连接 ControlNet 总线系统与电子端子排，这些端子排可以通过模块化方式扩展。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。
总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。第一个输入/输出信号占一个字（LSB）的第一位，从左边开始，依次排列。总线耦合器将其它信号插入到该字中。输入和输出区被清晰地区分开来bk7000倍福模块总线耦合器 原装现货倍福卡件。如果输入或输出的数量超过 16 位，则总线耦合器会自动从下一个新的字开始。是 Status 模块，它可以监控所有组件，并实现事件管理、故障检测、
故障排除和生成报告等功能。Parameter 和 Command 模块提供配置和
与系统交互功能。Capture 和 Statistics 模块能够记录信号及对它们的
数据进行统计评估。User 模块检查、管理和记录所有用户交互。基于
SQL 数据库的 Database 模块记录所有事件和信号，并用于存储和加载
整个配置。
除了DEA 控制器的输入和输出，TwinCAT 3 Wind Framework 中集成的工
具环境支持在线和离线监测记录风电场数据，数据库驱动的离线分析
能够显示和组合信号曲线，分辨率最高可达 1 秒。以 PLC 任务周期为
分辨率的录波功能，可以更加详细地分析控制器行为，例如，分析在
事件发生时，变量逐个 PLC 周期的改变情况。TwinCAT 3 中集成的示波
软件 ScopeView 非常适合用于实现微秒级的超高速记录。
一个系统中最多可连接 99 个站。传输速率为 5 Mbit/s，传输介质为同轴电缆。ControlNet 协议可以通过总线实现循环性数据交换和非循环性数据交换，两者互不影响。BK7000 总线耦合器支持冗余的总线电缆，集成了一个网络存取端口（NAP），用于直接连接 ControlNet 工具。对模拟量 I/O、位置测量等复杂信号的处理
