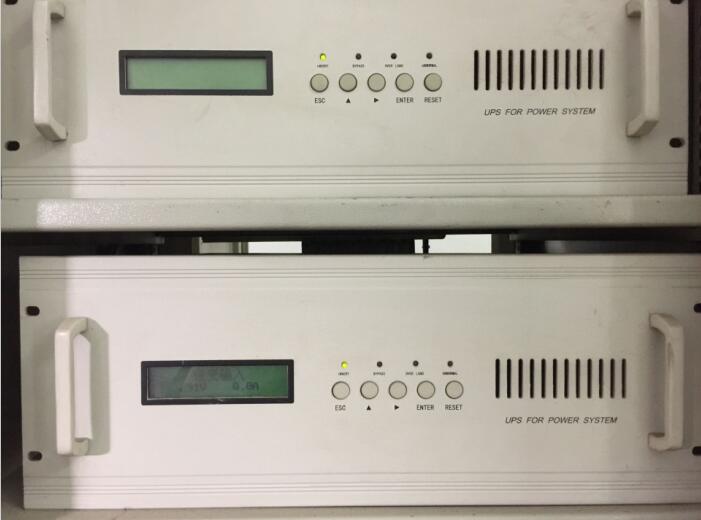

该电源专为发电厂、变电站设计，具有在线、零延时转换功能，主要应用于负载对电压要求较高的场所，如电力远动、RTU、电力载波、监控等。
电力专用UPS的原理如下图所示，市电正常时，单相220V交流（或三相380V）经过隔离，整流滤波后给逆变器供电，若交流输入断电，则将由电力系统自备的直流屏经过防反二极管给逆变器供电，再经过输出隔离后给重要负载供电；若直流屏断电，则仍由交流输入供电；若逆变器过载或故障，则由静态开关切换至旁路供电。
性能特点：
·提高供电质量：通过输入输出双重隔离以及双变换工作模式，使其输出成为稳压稳频的标准正弦波波形，不受其输入电源变化的影响。
·市电掉电保护：若输入电源断电，UPS由电力系统自备的直流屏供电（DC48VDC110V/220V），负载供电无中断。
·提高噪声抑制：由于使用隔离变压器和交---直---交变换方式，输入电源中的杂波被有效地滤除，使负载能得到干净的电源。
·内部安装逆止二极管：UPS的直流输入侧与直流母线之间通过逆止二极管相连，可防止直流母线电压比直流输入侧电压高而向直流屏反灌，起到保护直流屏的作用。
·交流母线与直流母线隔离：完全屏蔽了交流母线与直流母线之间的互相影响。
·延时软启动功能：具有完备的延时软启动功能，能大大减小系统启动过程中对设备和电网的冲击。
通 讯：
·支持MODBUS协议，所有协议均对用户开放；本机实时数据记录，可对所有的检测数据，故障状态进行记录；
·标准RS232 / RS485通讯接口
·电脑监控软件
安 全：
·完善的保护功能：输入接反保护，输入欠、过压保护，输出过载、短路保护，过热保护；并提供多路干接点输出；
·符合标准：通过了ISO9001:2000国际质量体系认证；
GB 1095-2000 半导体变流器 应用导则；
YD/T 777-1999 通信用不间断电源（参照）；
Q/SPS 115-2005系列不间断电源（UPS）；
·可通过声、光、LCD、输入输出接点以及通讯传输方式对当前发生的告警进行及时、准确和详细的提示，在提高系统可靠性的同时，帮助维护人员准确快速地定位及排除故障。
下 载：选型手册 [1.20 MB]
型号和技术参数：
|
型号 |
SL220 |
SL220 |
SL220 |
SL220 |
SL220 |
SL220 |
||||||
|
直流输入 |
||||||||||||
|
输入额定电压(Vdc) |
220 |
|||||||||||
|
输入额定电流(A) |
5.0 |
10 |
15.2 |
25.2 |
37.9 |
49 |
||||||
|
输入直流电压允许范围Vdc) |
180~300 |
|||||||||||
|
交流输入 |
||||||||||||
|
交流输入电压范围(Vac) |
220±15% |
380±15% |
||||||||||
|
交流输入电压频率(Hz) |
45～60 |
|||||||||||
|
功率因数 |
0.85 |
0.9 |
||||||||||
|
旁路输入 |
||||||||||||
|
旁路输入电压范围(Vac) |
220±15% |
|||||||||||
|
输入额定电流(A) |
4.5 |
9.1 |
13.6 |
22.6 |
34.1 |
45 |
||||||
|
交流输出 |
||||||||||||
|
额定容量(kVA) |
1.0 |
2.0 |
3.0 |
5.0 |
7.5 |
10 |
||||||
|
输出额定功率(kW) |
0.8 |
1.6 |
2.4 |
4.0 |
6 |
8 |
||||||
|
输出额定电压及频率 |
220Vac，50Hz |
|||||||||||
|
输出额定电流(A) |
4.5 |
9.1 |
13.6 |
22.6 |
34.1 |
45 |
||||||
|
输出电压精度(V) |
±3% |
|||||||||||
|
输出频率精度(Hz) |
50±0.05 |
|||||||||||
|
波形失真率(THD) |
≤4%（线性负载） |
|||||||||||
|
动态响应(负载0←→100%) |
5% ， ≤20ms |
|||||||||||
|
功率因数(PF) |
0.8 |
|||||||||||
|
过载能力 |
150%，10s |
|||||||||||
|
峰值系数(CF) |
3:1 |
|||||||||||
|
逆变效率(80%阻性负载) |
85% |
|||||||||||
|
转换时间 |
市电←→直流屏 0：逆变器←→旁路 4 ms |
|||||||||||
|
绝缘强度Vac(输入和输出) |
2000Vac， 1分钟 |
|||||||||||
|
工作环境 |
||||||||||||
|
噪音(1米) |
≤50dB |
|||||||||||
|
使用环境温度(℃) |
-10～+50 |
|||||||||||
|
湿度 |
0～90%，不结露 |
|||||||||||
|
使用海拔(m) |
≤4000 (海拔高于1000m降容使用) |
|||||||||||
|
机械尺寸 |
||||||||||||
|
立式深、宽、高(mm) |
510×205×365 |
470×400×458 |
470×400×750 |
470×400×1045 |
600×800×1800 |
|||||||
|
标准机架式深、宽、高(mm) |
450×482×177 |
— |
||||||||||
|
重量(kg) |
28 |
36 |
46 |
80 |
150 |
450 |
||||||
|
通讯和保护 |
||||||||||||
|
通讯接口 |
RS232/485（RS-232：R、T、GND；RS-485：A、B） |
|||||||||||
|
无源故障接点 |
“逆变故障、旁路异常、直流异常”AC220V/1A常开触点 |
|||||||||||
|
保护功能 |
输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护、过热保护。 |
|||||||||||
