诚思拨码开关琴键式弯角拨码动数字开关DIP程式开关。_拨码开关

供应诚思开关拨码开关琴键开关 DIP开关

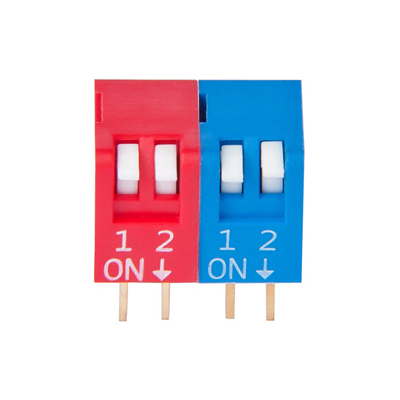

产品名称：2.54脚距琴键式拨码开关，2.54mm脚距指拨开关，编码开关，2.54mm DIP Switch 。
产品种类:1P、2P、3P、4P、5P、6P、7P、8P、9P、10P、12P位共11种。
库存信息：DP(L)系列长期备有大量库存

产品性能
1、额定电流:切换电流 25mA,24VDC；
不切换电流 100mA,24VDC；
2、接触阻抗:初始值 50毫欧；
寿测后 100毫欧；
3、绝缘阻抗:最小500兆欧at 500VDC；
4、耐压值:300VDC/一分钟；
5、操作力度:1000gf；
6、机械寿命:3000次；
7、使用温度：-20℃-70℃；
8、储存稳定：-40℃-85℃（无结冰）。
本产品符合欧盟RoHS标准，已经过权威认证机构SGS检测。

材料
上盖：进口PBT环保工程塑胶，蓝色、红色、黑色；
底座座：进口PBT环保工程塑胶，黑色；
推扭：进口PBT环保工程塑胶，白色；
端子：进口环保合金铜镀金。

产品特征
使用具有良耐热性和抗化学性能的工程塑料；
标准的镀金接点确保可靠性和长寿命性；
开关通断时可自动清洁触点；
广泛使用于数据处理、通信、遥控和防盗自动警铃系统等需要手动程式编制的产品上。

焊工焊接
手工焊接：使用30W以下电烙铁在320℃不超过3秒，270℃时不超过5秒;
波峰焊：260℃时不超过5秒，在焊接和清洁过程中开关处于断开状态。

包装方式
所有开关推扭在包装时都设置在"OFF"的位置;IC管装。

类型

拨码开关很多款型号，按照脚位来区分有直插式（DIP) 和贴片式（SMD）之分，按照拨动的方式来分有平拨跟侧拨之分，按照脚间距有2.54mm和1.27mm脚间距之分，按照颜色有黑色，红色，蓝色的区别。根据状态来说还有两态跟三态之分。根据位数来说正常是都是1-10位、12位等11个位数。其实细分下来，还有很多种。

原理

每一个键对应的背面上下各有两个引脚，拨至ON一侧，这下面两个引脚接通；反之则断开。这四个键是独立的，相互没有关联。此类元件多用于二进制编码。
可以设接通为1；断开为0，则有：
0000
0001
0010
……
1110
1111
一共是16种编码

诚思拨码开关琴键式弯角拨码动数字开关DIP程式开关。
