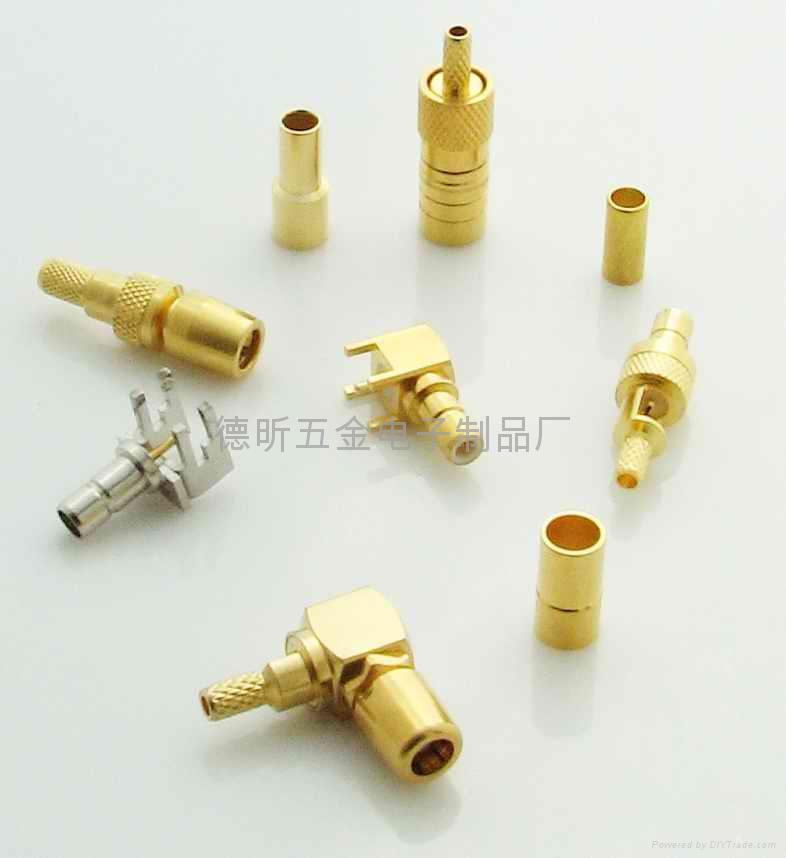

SMB插头连接器采用“快速插合”式连接器设计。这些50欧姆连接器可提供0-4GHz的宽带功能。所有连接器均采用压接连接工艺以实现连接的牢固性和有效性。
应用:
同轴线缆组件
同轴线缆维修
网络布线
同轴线缆安装
适合通信和工业应用

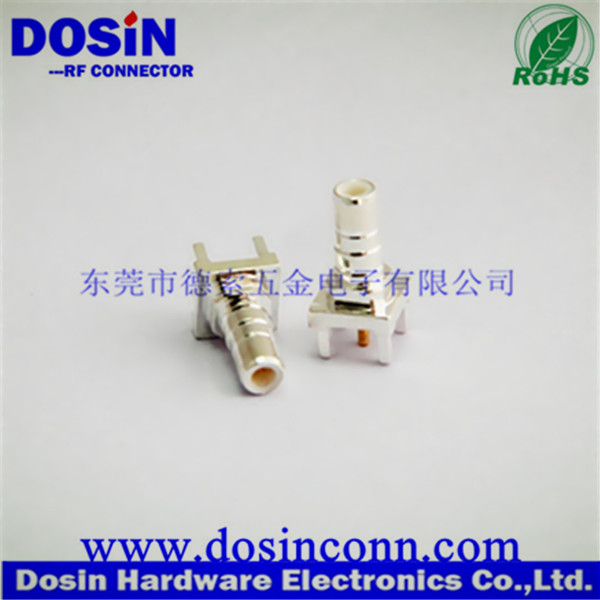

SMB是一种低功率推入锁紧式小型射频同轴连接器,特性阻抗分为50欧姆和75欧姆两种,它具有体积小,重量轻,电性能优良,使用方便的特点.适用于无线电通讯,检测仪器,仪表,电台,电视台基站及微波系统连接RF电缆使用.
材质与涂覆:
壳体:黄铜
中心导体:黄铜/铍青铜/磷青铜
弹性接触件:铍青铜/磷青铜
绝缘:TEFLON
密封件:硅橡胶
电镀:金/镍
主要技术特性:
温度范围:-55~+155摄氏度(PE CABLE-40~+85)
特性阻抗:50/75欧姆
频率范围:DC~4GHz(50OHm),DC~2GHz(75 OHm)
工作电压:335Vr.m.s at sea level
耐 压:1000Vr.m.s at sea level
接触电阻: 内导体之间 小于或等于 6m OHm 外导体之间 小于或等于 1m OHm
绝缘电阻:大于或等于1000 MOHM
插入损耗:0.3dB/1.5GHz
内导体保持力:大于或等于0.28N
连接器保持力:8-63N
电压驻波比: 直式 小于或等于 1.35/3GHZ 弯式 小于或等于.45/1GHZ
使用寿命:大于或等于 500次
适用技术标准:MIL-C-39012 CECC 22130 IEC 60169-10
