【功能介绍】

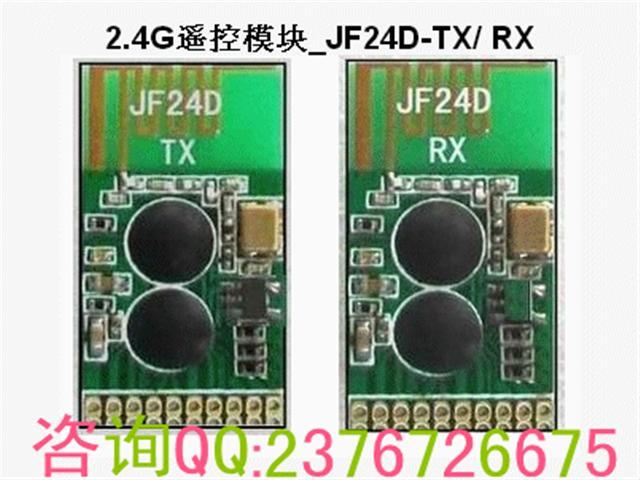

JF24D-TX/RX无线遥控模块是我公司在2.4G模块JF24D的基础上增加了一块高性能单片机及程序，不需要再编程的模块， 模块内部已经烧写2.4G的基本程序及遥控学习码程序，不需要做任何编程即可使用。
JF24D-TX是发射模块，JF24D-RX是接收模块，发射模块只需要提供3.3V电源及发射按键和一个LED作为发射状态指示，接收模块对应的输出端口即可输出电平信号，模块具有输出状态选择，可以选择锁存或者非锁存模式。发射有6路输入端口，对应接收的6个输出端口， 最多可以扩展到64路。6路可以独立工作也可以同时工作互不干扰。
模块采用学习码方式，模块唯一ID号， 一个遥控器可以任意学习一个接收模块 的ID地址和数据通道，接收模块具有学习与禁止学习功能，防止同类遥控器非法学习，应用安全级别很高。
模块体积小，功耗低，简单易用，发射模块只需要根据遥控器壳设计一块按键板，接收模块无外围零件，也不需要任何编程，编码芯片，使用非常方便简单，多套产品可以同时使用而互不干扰，有效解决315/433M遥控产品同时发射互相干扰的问题。
【应用范围】
无线遥控器 智能家电 遥控玩具 遥控插座 遥控门锁 无线传感器 智能家居控制系统 车库门禁系统.
【特点】
l 2．4G ISM频段，可以同时使用互不干扰。
l 采用高性能基带处理芯片， 遥控速度快，安全级别高。
l 内部已含2.4G程序及遥控 对码程序，不需要再编程，直接使用。
l 6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。
高度集成，小体积，低功耗设计， 无外围零件，使用方便。
【模块性能参数】
JF24D-TX（发射模块）
|
工作频率：2.4G 工作电压：2.5-3.6V
发射电流：0-15mA 休眠电流：3.5uA 调制方式：GFSK
【产品应用】 无线模块 无线收发模块 2.4G模块 2.4G无线收发模块 2.4G无遥控模块 2.4G无线收发控制
咨询QQ2376726675
详细产品资料请到公司官网 www.ayxsj.com 浏览
产品价格及技术咨询请在公司官网在线联系
|
最大速率：1M 控制端口：6路按键输入 编码形式：学习码 天线形式：PCB天线参考距离：50米(无障碍） 模块尺寸： 25X13X2mm（长X宽X厚） |
