USB2817 USB总线的多功能数据采集卡，带DA/DIO_usb

一、                    产品简介

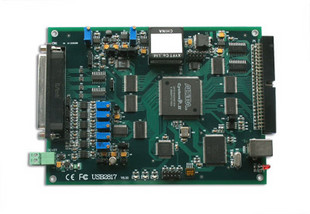

USB2817数据采集卡是一款基于USB总线的多功能信号采集卡，具有16路单端/8路差分模拟信号采集、4路模拟信号输出、16路数字信号输入/输出。可用于传感器信号数据采集与分析、工业现场监测与控制、高等院校科研与教学等多种领域。使用USB2817可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录。

USB2817可工作在Win9X/Me、Win2000/XP等常用操作系统中，并提供可供VB,  VC,  C++Builder,  Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库及示例程序，编程函数接口简单易用。

二、                    性能指标

2.1、USB总线性能

●USB2.0高速总线传输

●使用方便，能够实现自动配置，支持设备的热插拔即插即用

2.2、模拟信号输入

●模拟输入通道：            16单端/8差分

●输入信号量程：            ±10V，±5V(默认），0-10V,0-5V

●分辨率：                        32Bit

●AD缓存：                        16K字FIFO存储器

●采样频率：                  31KHz-250KHz

●模拟输入阻抗：          10MΩ

●程控增益：                    1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1,10,100,1000倍(AD8253)

●触发方式：                  软件触发(内触发）和硬件后触发(外触发）

2.3、数字信号输入/输出

●输入/输出通道：各16路

●输入电平：          TTL

●输出电平：          TTL

2.4、定时/计数器

●最高时基：    20M

●功能模式：          计数器，脉冲发生器

●计数器输出：      高电平，低电平

●脉冲发生器输出：      脉冲方式，占空比设定波形方式

2.5、工作温度

●0℃-  70℃

2.6、板卡尺寸

●158.8mm*117.2mm*17mm

三、                    应用领域

便携式仪表和测试设备

传感器信号采集与分析

工业控制

四、                    软件支持

提供WINOOWs95/98/NT/XP下的驱动程序，提供通用DLL文件，并提供在VB,  VC,  C++Builder,  Dephi，LabVIEW，Matlab编写的应用软件范例程序。

五、                    销售清单

[1]数据采集卡一张；

[2]高屏蔽USB数据传输电缆一根；

[3]ART软件光盘一张；

[4]保修卡一张；

六、                    售后服务

二年内免费保修，终身维修。
