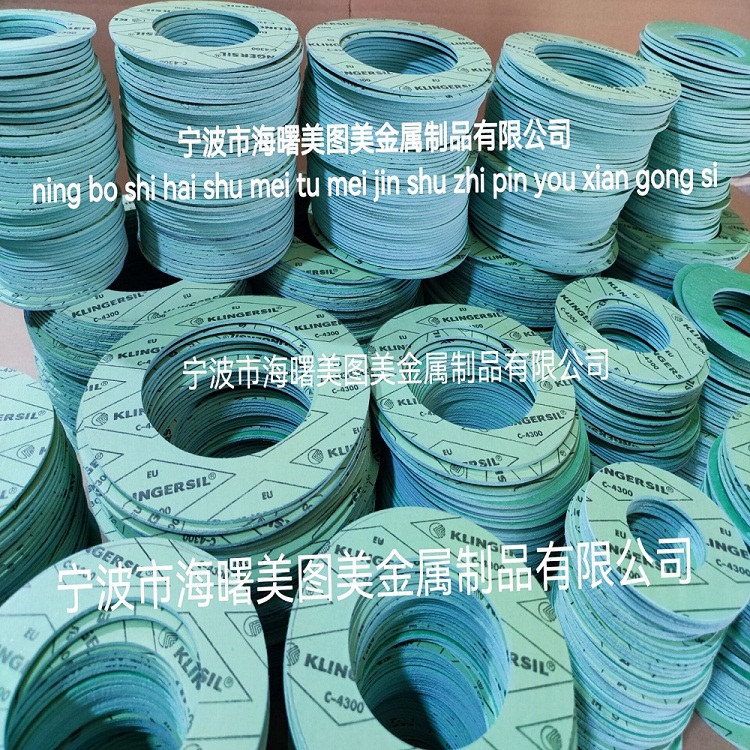

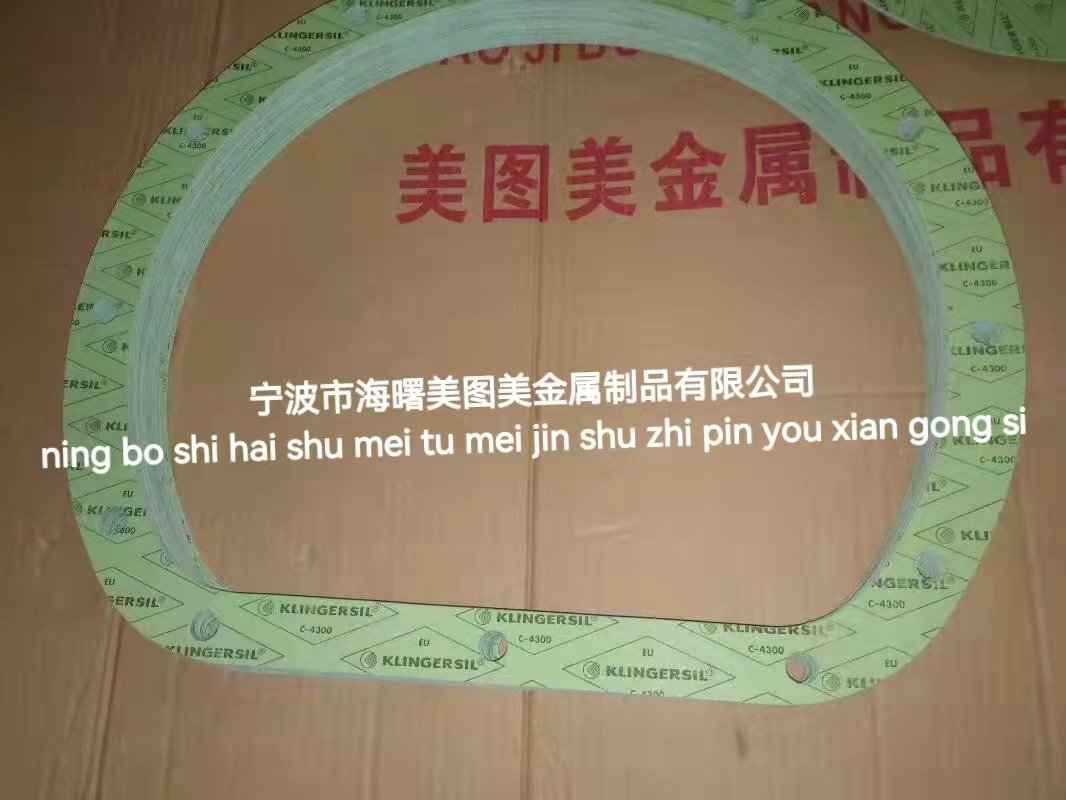

KLINGERSIL C-4300
适用于广泛应用的通用高压垫圈
KLINGERSIL C-4300 是一种通用高压垫圈，可为各种合适的应用提供更高的安全性。
基础
芳纶纤维与丁腈橡胶粘合。
应用领域
耐热水、蒸汽、油、碳氢化合物和许多其他化学品。
主要特征
-
通用垫片材料
-
尺寸稳定
-
一致的材料成分
好处
-
卓越的性价比
-
适用于许多不同的媒体
证书和批准
-
DIN-DVGW
-
DIN-DVGW W 270
-
弹性体指南
-
挪威船级社
-
SVGW 批准
厚度 2.0 mm 的典型技术数据
|
压缩性 ASTM F 36 J |
|
% |
14 |
|
恢复 ASTM F 36 J |
|
% | 50 |
|
应力松弛 DIN 52913 |
50 MPa,16 h / 175 °C 50 MPa,16 h / 300 °C |
兆帕 |
32 20 |
|
应力松弛 BS 7531 |
40 兆帕，16 小时 / 300 °C | 兆帕 |
23 |
|
KLINGER 冷/热压缩 |
23 °C 时 |
% % |
10 22 |
|
密封性 |
DIN 28090-2 | 毫克/平方厘米 |
0.03 |
|
流体浸泡后的厚度增加 ASTM F 146 |
油 IRM 903：5 小时/150 °C |
% % |
5 10 |
|
密度 |
|
克/厘米3 |
1.6 |
|
平均表面电阻 |
ρ ? |
Ω |
2.2x10E12 |
|
平均比容电阻 |
ρ d |
Ω 厘米 |
1.2x10E12 |
|
平均介电强度 |
? d | 千伏/毫米 | 10 |
|
平均功率因数 |
50赫兹 | tanδ |
0.082 |
|
平均介电系数 |
50赫兹 |
ε [R |
7.4 |
|
导热系数 |
λ | 宽/米 |
0.39 |
|
分类 BS 7531:2006 |
Y级 |
|
|
ASME-Code 密封系数
|
用于垫片厚度 1.0 mm |
密封等级 0.1 mg / sxm |
兆帕 |
y 15 |
|
用于垫片厚度 2.0 mm |
密封等级 0.1 mg / sxm |
兆帕 |
y 15 |
|
用于垫片厚度 3.0 mm |
密封等级 0.1 mg / sxm |
兆帕 |
y 15 |
标准板尺寸
| 尺寸 | 1000 x 1500 毫米、2000 x 1500 毫米 |
| 厚度 | 0.5 毫米、1.0 毫米、1.5 毫米、2.0 毫米、3.0 毫米 |
| 公差 |
厚度符合。符合 DIN 28091-1 长度 ±50 mm，宽度 ±50 mm |
可根据要求提供其他厚度、尺寸和公差。

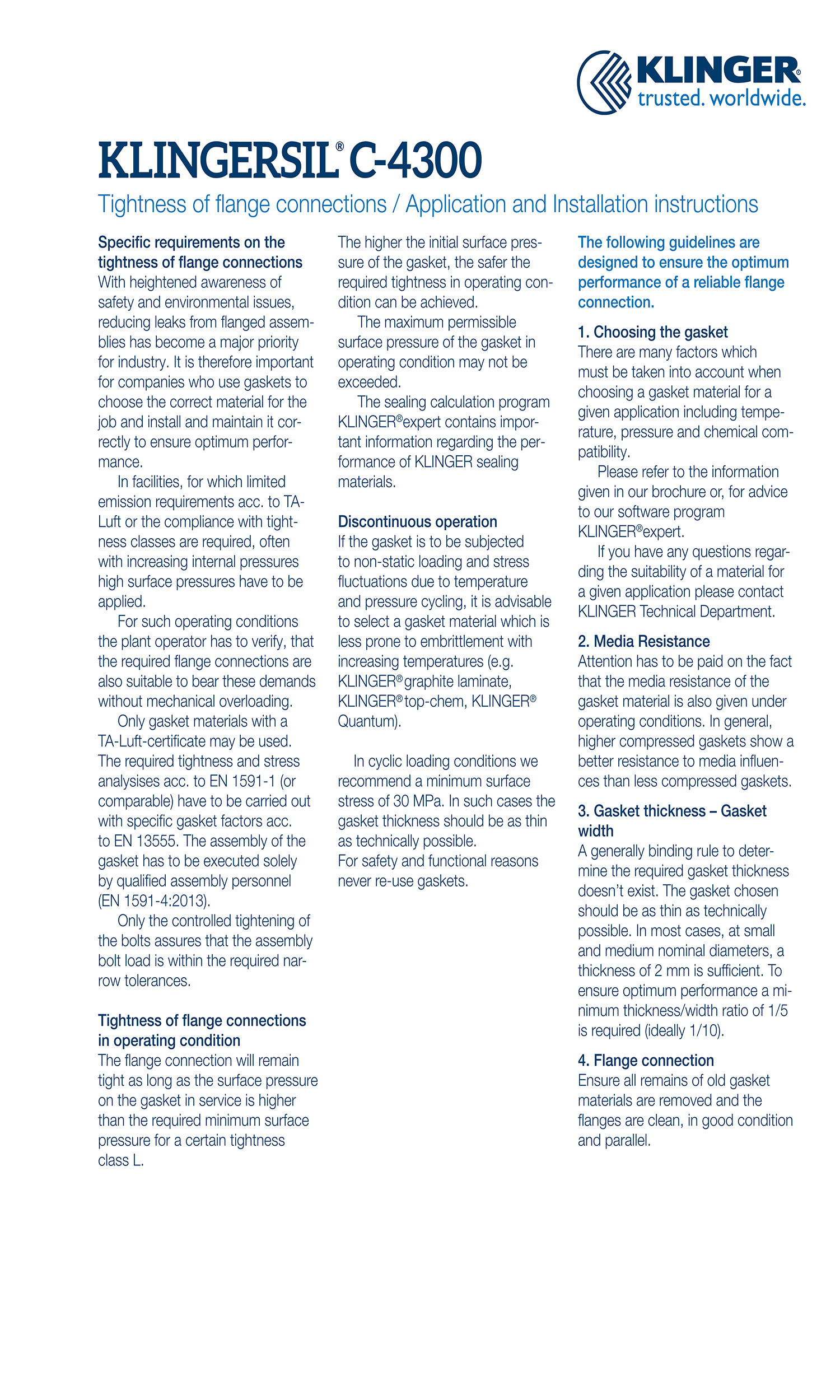

功能和耐用性

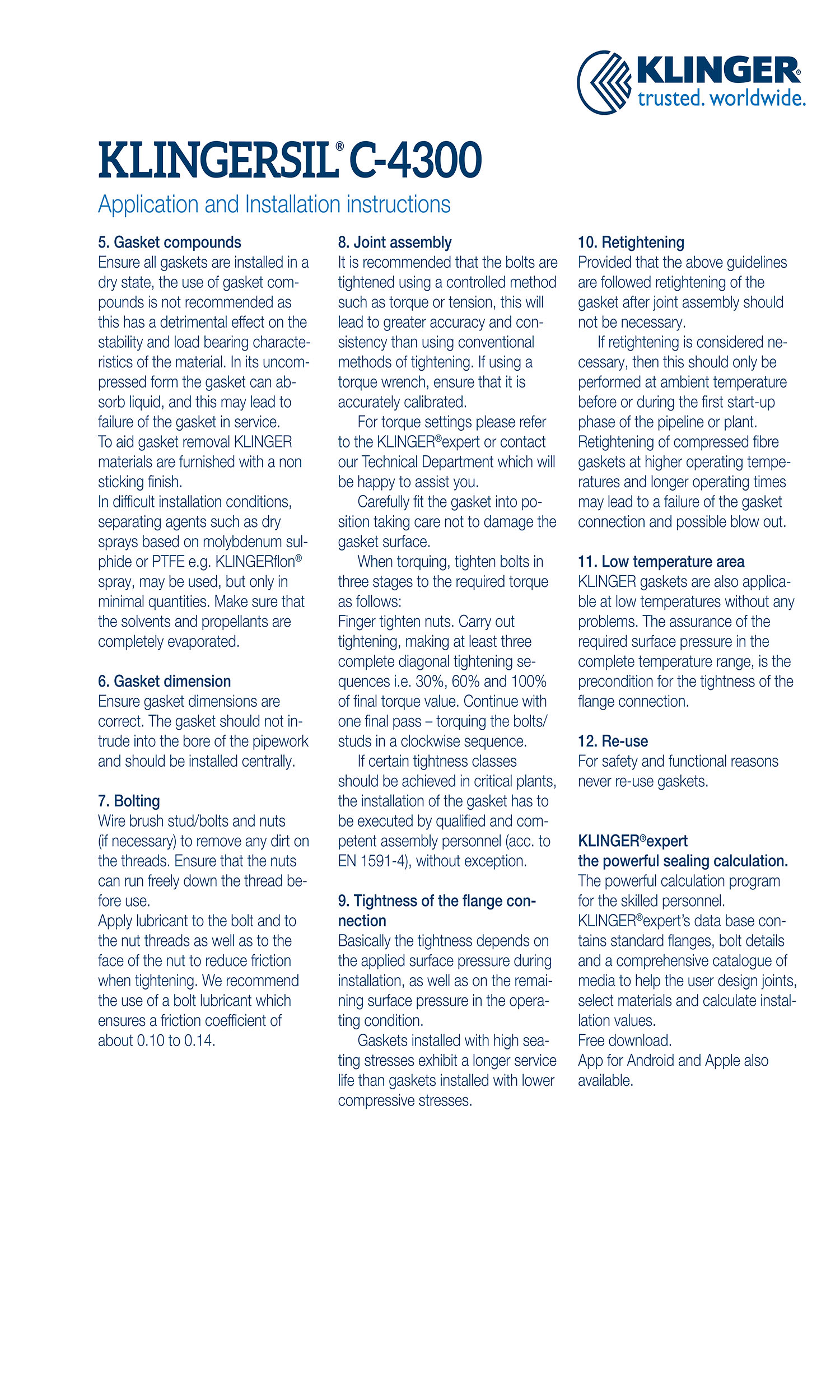

KLINGER 垫片的性能和使用寿命在很大程度上取决于正确的储存和安装 - 制造商无法控制的因素。但是，我们可以保证我们产品的卓越品质。考虑到这一点，还请注意我们的安装手册。
