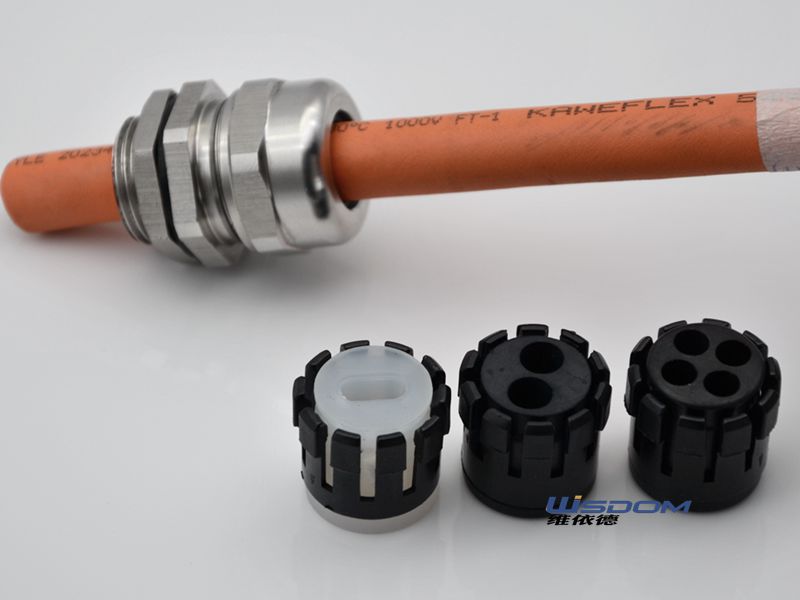

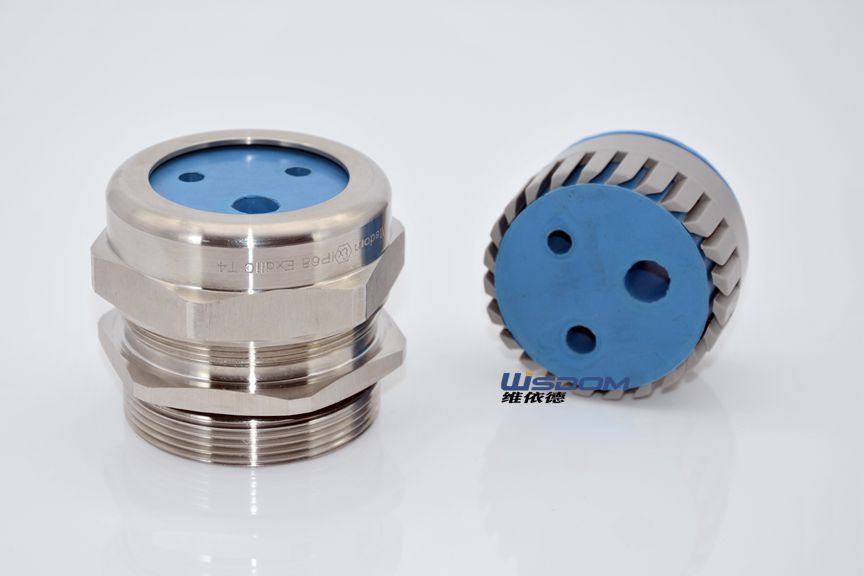

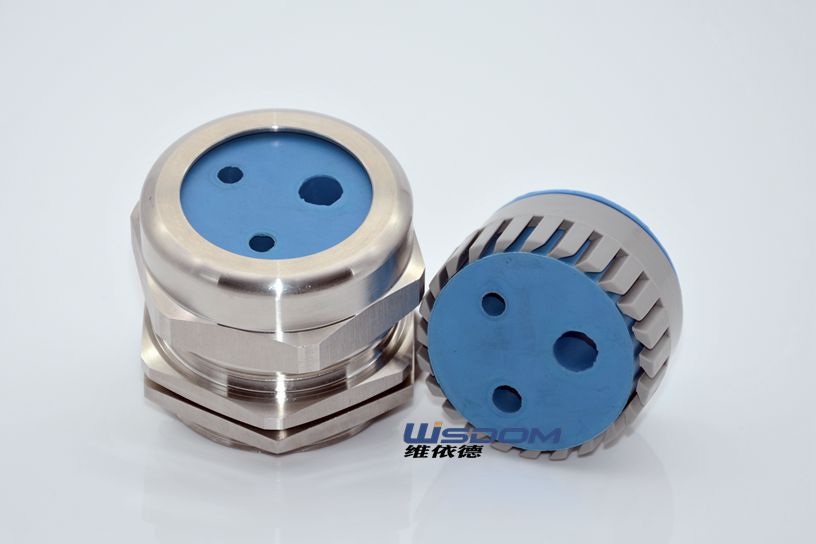

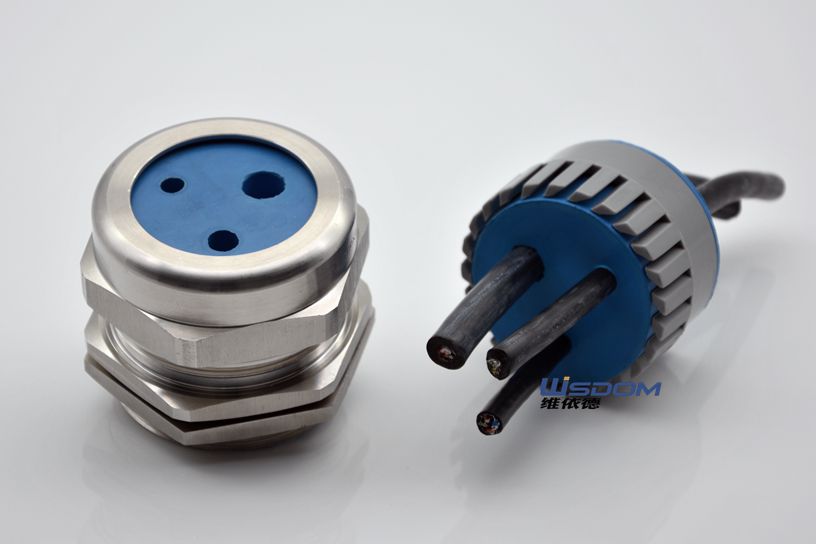

定制不锈钢防水葛兰头多孔扁孔固定头M64*2 18012652711
WSD-FT型304不锈钢电缆接头，所有规格都有现货，产品符合IP68认证、CE认证、ROSH认证以及国内CNEX防爆认证！材质可选用SUS304、316以及316L等制作，全国免费电话：400-088-6591
产品结构示意图
有任何不明白的地方咨询：400-088-6591
产品应用领域
有任何不明白的地方咨询：400-088-6591
产品规格选型一览表
|
公制螺纹 Item No. |
卡口范围 |
C1 mm |
C2 (mm) |
德制螺纹 Item No. |
卡口范围 Range of bayonet |
C1 （mm） |
C2 (mm) |
|
| FT3-M6*1 | 3.2 ~ 2 | 6 | 5 | FT5-PG7 | 5.3 ~ 3 | 12.5 | 8 | |
| FT2-M8*1.25 | 2 ~ 0.8 | 8 | 5.5 | FT8-PG7 | 7.8 ~ 4.5 | 12.5 | 8 | |
| FT4-M8*1.25 | 3.8 ~ 2.3 | 8 | 5.5 | FT5-PG9 | 5.3 ~ 3 | 15.2 | 8 | |
| FT6-M10*1.5 | 6.3 ~ 4.8 | 10 | 6 | FT8-PG9 | 7.8 ~ 4.5 | 15.2 | 8 | |
| FT5-M12*1.5 | 5.3 ~ 3 | 12 | 9 | FT6-PG11 | 7 ~ 4 | 18.6 | 9 | |
| FT7-M12S*1.5 | 6.8 ~ 4 | 12 | 9 | FT10-PG11 | 10 ~ 6 | 18.6 | 9 | |
| FT8-M12*1.5 | 7.8 ~ 4.5 | 12 | 9 | FT8-PG13.5 | 9 ~ 5 | 20.4 | 9.5 | |
| FT6-M16*1.5 | 7 ~ 4 | 16 | 10 | FT12-PG13.5 | 12 ~ 7 | 20.4 | 9.5 | |
| FT8-M16S*1.5 | 7.8 ~ 4.5 | 16 | 9 | FT10-PG16 | 11 ~ 7 | 22.5 | 9.5 | |
| FT10-M16*1.5 | 10 ~ 6 | 16 | 10 | FT14-PG16 | 14 ~ 9 | 22.5 | 9.5 | |
| FT10-M20*1.5 | 11.3 ~ 7 | 20 | 10 | FT16-PG21 | 16 ~ 12 | 28.3 | 12 | |
| FT12-M20S*1.5 | 12 ~ 7 | 20 | 10 | FT18-PG21 | 18 ~ 14 | 28.3 | 12 | |
| FT14-M20*1.5 | 14 ~ 9 | 20 | 10 | FT22-PG29 | 22 ~ 16 | 37 | 12.5 | |
| FT16-M25*1.5 | 16 ~ 12 | 25 | 12 | FT25-PG29 | 25 ~ 18 | 37 | 12.5 | |
| FT18-M25*1.5 | 18 ~ 14 | 25 | 12 |
美制螺纹 Item No. |
卡口范围 Range of bayonet |
C1 （mm） |
C2 (mm) |
|
| FT22-M32*1.5 | 22 ~ 16 | 32 | 12.5 | |||||
| FT25-M32*1.5 | 25 ~ 18 | 32 | 12.5 | 美制螺纹 NPT牙(产品默认没有A部件) | ||||
| FT25-M40*1.5 | 25 ~ 21 | 40 | 15 | FT6-NPT3/8 | 7 ~ 4 | 17.05 | 13 | |
| FT30-M40*1.5 | 30 ~ 24 | 40 | 15 | FT10-NPT3/8 | 10 ~ 6 | 17.05 | 13 | |
| FT32-M50*1.5 | 32 ~ 26 | 50 | 15 | FT8-NPT1/2 | 8 ~ 5.5 | 21.22 | 13 | |
| FT39-M50*1.5 | 41 ~ 31 | 50 | 15 | FT12-NPT1/2 | 12 ~ 8.5 | 21.22 | 13 | |
| FT46-M63*1.5 | 46 ~ 40 | 63 | 15 | FT16-NPT3/4 | 16 ~ 12 | 26.56 | 14 | |
| FT49-M63*1.5 | 51 ~ 44 | 63 | 15 | FT18-NPT3/4 | 18 ~ 14 | 26.56 | 14 | |
