划线平板工作表面的平面度检验方法

  • 价 格: 面议 /
  • 供 应 地:河北省沧州市
  • 发布公司:河北全意机械设备有限公司
  • 产品型号:各种型号
  • 品 牌:全意
  • 发布日期:2017/11/16 16:55:04
  • 联系人QQ:1330960603 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


划线平台工作表面的平面度,用斑点法检验时在25mm平方面积内,对于0级划线平板和1级的划线平板,必须不少于25点,2级的划线平板应不少于20点,3级的划线平板不少于12点。

研磨划线平板时,三块划线平板中任何两块互相检验时,在25mm平方面积内,必须要有一定数目的斑点。在这种情况下,才可以保证划线平板具有实际上平表面。注:根据斑点法检验划线平板后的两块刮研划线平板,只能决定两划线平板表面能紧密结合,但并不有说明划线平板平面度合格,因为两块划线平板表面互相刮研后可成球面。直线度偏差也可用尺寸和千分表检验。检验时先把直角尺放在划线平板表面的上方。再把装有可以读出公差的千分表和万能支架放在被检验的划线平板工作表面的上方,并使千分表上的量头和直角尺相接触。当移动装有千分表的支架时,就可以看到被检划线平板平面的直线度偏差。

测量时所用的研磨平板平面的平面度,是由光波干涉法应用前述的光学平面法进行检验的。

角度划线平板,是用来检验互相垂直的平面的位置的。角度划线平板上有两个互成垂直角的刮研划线平板表面。检验工作是根据斑点法进行的。在制造和应用的方法方面角度划线平板和划线平板有许多共同之处,但在本质上,都是角度量具,是表面宽的角尺,对平面度的检验只起次要作用。

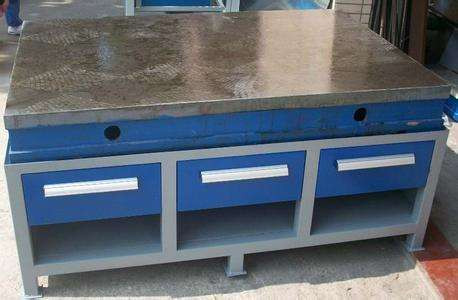

划线平板是用于工件检测或划线的平面基准量具。划线平板是平板的一种,安装就调至水平板、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。

划线平板按T7974-1999标准制造,产品制成筋板式和箱体式,划线平板/划线平台工作面有长方形、正方形或圆形,材料HT200-300,QT400-600,ZG15-45。划线平板工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。



如果想购买可以直接联系我们,我们厂家的售后服务是有独立的人员进行管理的,我们会尽快给您解决您的问题,售后服务电话:0317-8326986,负责人电话:18333443388,官方网址:http://www.czhylj.com/pbpt/37.html  。
