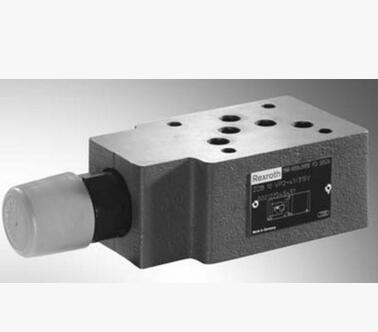

力士乐Rexroth先导式溢流阀ZDB10系类部分型号：
ZDB10VB1-4X/50V,ZDB10VB1-4X/100V,ZDB10VB1-4X/200V，ZDB10VB1-4X/315V，
ZDB10VB2-4X/50V,ZDB10VB2-4X/100V,ZDB10VB2-4X/200V，ZDB10VB2-4X/315V，
ZDB10VB3-4X/50V,ZDB10VB3-4X/100V,ZDB10VB3-4X/200V，ZDB10VB3-4X/315V，
ZDB10VB7-4X/50V,ZDB10VB7-4X/100V,ZDB10VB7-4X/200V，ZDB10VB7-4X/315V，
说明：
ZDB和Z2DB型的压力阀是拥有叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀主要由壳体（7）和一个或两个压力阀阀芯组成。可使用调整类型（4）设置系统压力。
在初始位置时阀关闭。通A处的压力作用于阀芯（1）。同时，该阀压力还通过喷嘴（2）施加于阀芯（1）的弹簧负载侧，并通过节流孔（3）施加于先导阀芯（6）。如果通道A处的压力超过弹簧（5）上设定的值，则先导阀芯（6）开启。液压油从阀芯（1）的弹簧负载侧，节流孔（3）和通道（8）流入通道T（TA）。所产生的压降使阀芯（1）移动，从而打开A至T（TA）的连接。在通道A中设置了弹簧（5）上设定的压力。
