定做床身毛坯铸件、大型机床底座、大型底座价格
为了提高床身铸件的耐磨性和可靠性，其材质向高强度、高刚度方向发展，国内近年来开发一些新型机床用铸铁材料。具体如下。
1.调整铸铁成分中的Si与C和Mn与Si的比值，在碳当量为3.426～3. 8%时，将Si/C从0.4～0.5提高到0.7～0.8;Mn/Si从0.5～0.6提高到1.O～1.1:1。适当加入少量稳定珠光体的元素如Cr、Cu和Sb、Sn等。
2.在较高的碳当量，如≥3. 5%时，通过提高废钢的比例，如达50%;提高铁液的过热温度，如达1500℃;采用多元复合孕育剂，如含Ca、Mn、Bi的硅铁，使铸铁的牌号达到HT350。

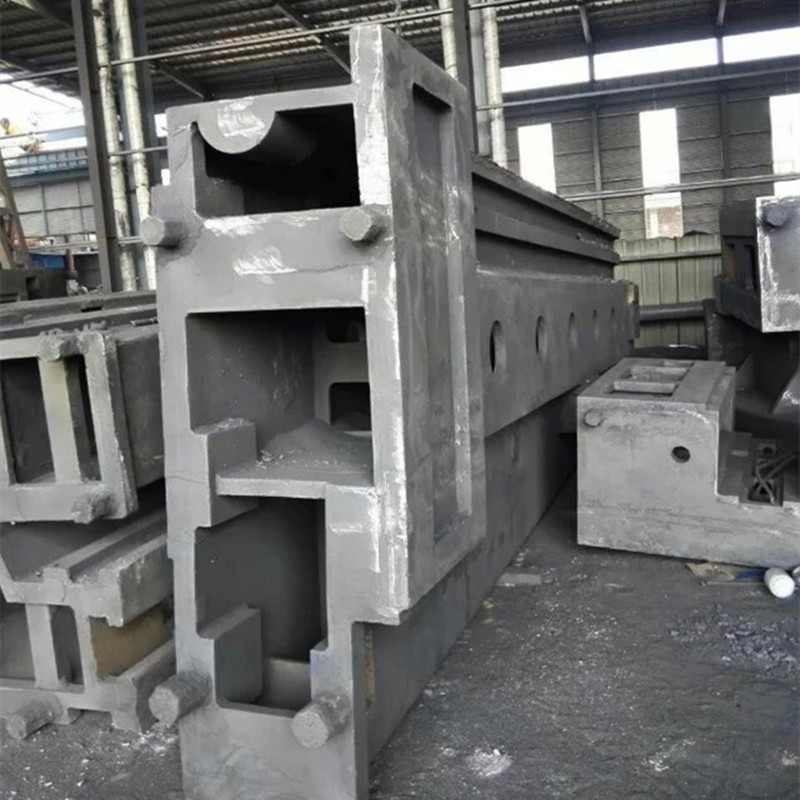

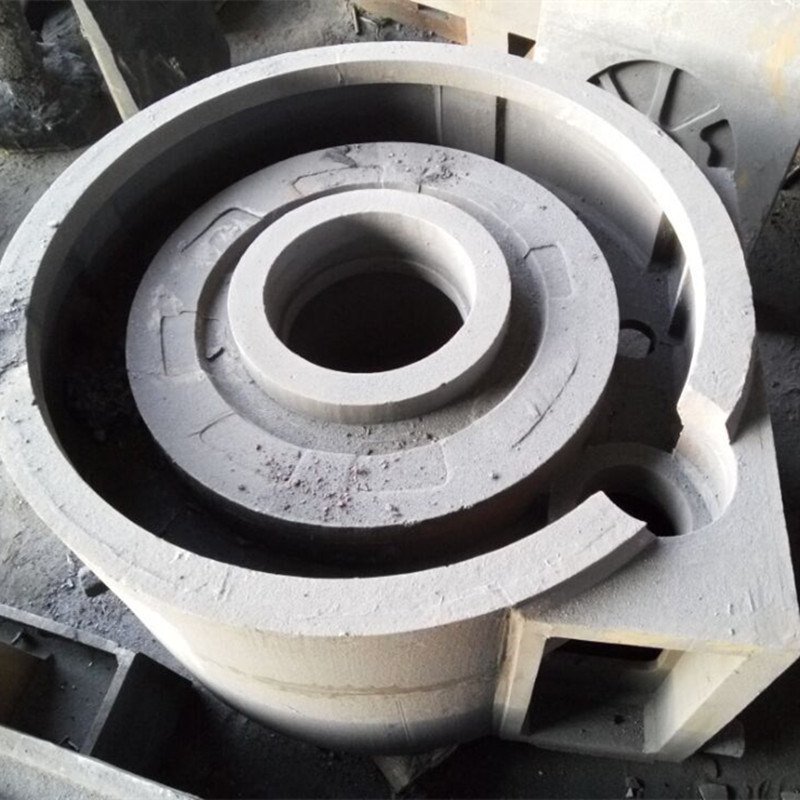

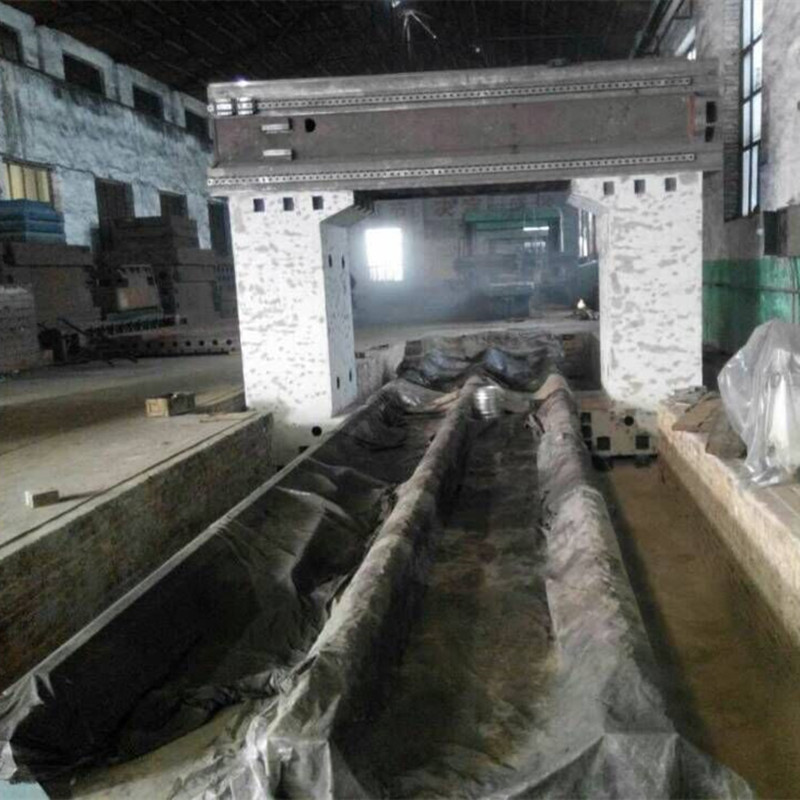

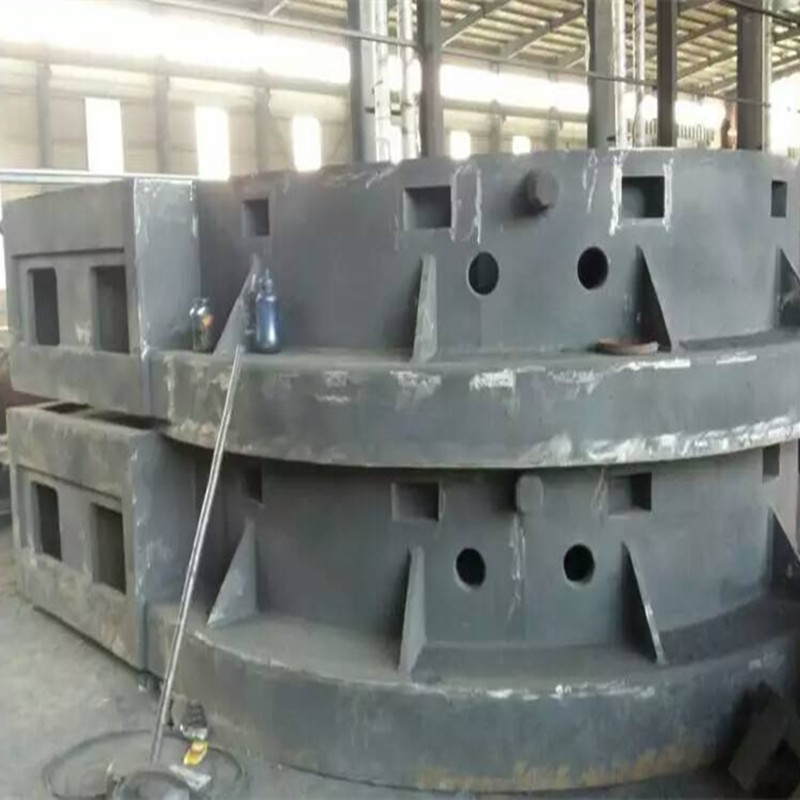

一般床身铸件尺寸较大，长可达十几米;质量可达80t以上，壁厚在15～30mm。我公司生产的床身铸件有以下优势：具有良好的精度稳定性和减震性，较高的弹性模量，适宜的抗压强度，适中的硬度以及异的耐磨性;在工艺上要求良好的铸造性能，具有较高抗变形能力，且易于切削加工。
898995850
