可进行最小底孔直径φ30以上的内径横孔加工。（CA6SGM的最小底孔直径为φ40-）
能防止干涉的小型头部
头部设在主轴中心，编程简单
|
组 合 型 号 |
本体型号 |
头部型号 |

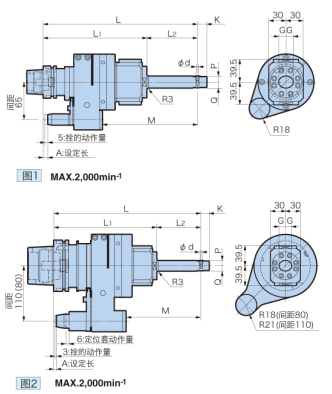

图 |
φd |
G |
K |
L |
L1 |
L2 |
M |
P |
Q |
旋转比率 主轴：角度轴 |
质量（kg） |
||
|
间距 65 |
间距 80 |
间距 110 |
||||||||||||||
|
HSK-A63-AG90-CA4SGM-241 |
HSK-A63- AGB- 177 |
AG90-CA4SGM- 64 |
1 |
3-4 |
12.5 |
16.5 |
241 |
185 |
56 |
133 |
10.5 |
10.5 |
1∶1.06 (增速） |
5.5 |
- |
- |
|
-273 |
- 96 |
273 |
88 |
165 |
5.6 |
|||||||||||
|
-305 |
- 128 |
305 |
120 |
197 |
5.7 |
|||||||||||
|
-CA6SGM-222 |
AG90-CA6SGM- 45 |
3-6 |
15 |
20 |
222 |
37 |
114 |
12.5 |
16 |
1：0.77 (增速） |
5.6 |
|||||
|
-266 |
- 89 |
266 |
81 |
158 |
5.8 |
|||||||||||
|
-310 |
-133 |
310 |
125 |
202 |
6.0 |
|||||||||||
|
HSK-A100-AG90-CA4SGM-260□ |
HSK-A100- AGB- 196□ |
AG90-CA4SGM- 64 |
2 |
3-4 |
12.5 |
16.5 |
260 |
204 |
56 |
117 |
10.5 |
10.5 |
1：1.06 (增速） |
- |
11.7 |
11.1 |
|
-292□ |
- 96 |
292 |
88 |
149 |
11.8 |
11.2 |
||||||||||
|
-324□ |
-128 |
324 |
120 |
181 |
11.9 |
11.3 |
||||||||||
|
-CA6SGM-241□ |
AG90-CA6SGM- 45 |
3-6 |
15 |
20 |
241 |
37 |
98 |
12.5 |
16 |
1：0.77 (增速） |
- |
11.8 |
11.2 |
|||
|
-285□ |
- 89 |
285 |
81 |
142 |
12.0 |
11.4 |
||||||||||
|
-329□ |
-133 |
329 |
125 |
186 |
12.2 |
11.6 |
||||||||||
1.相对于机床主轴，刃具轴的旋转防线为正旋转
2.本公司标准的设定长A为8（间距65、80）、6（间距110），也可以制作其他长度
3.间距80的型号的末尾加S
4.可任意设置定位栓与传动槽的角度以及刀尖方向
5.安装到机床上时需要定位块。定位块请另外购买
6.根据不同的机床、机种可能出现不能自动换刀的情况

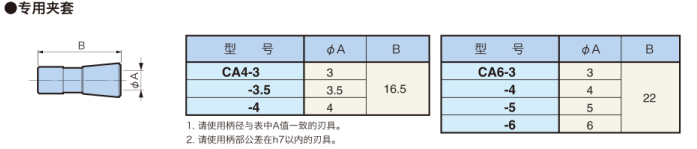

7.不附带专用夹套。请另外进行订购
8.不能从定位双进行给油
9.不附带内冷管。（不能用于中心内冷）
