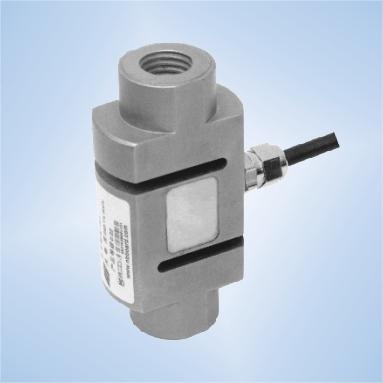

NJBA1 S型称重传感器是传感器中最为常见的一种传感器,主要用于测固体间的拉力和压力,通用也人们也称之为拉压力传感器,因为它的外形像S形状,所以习惯上也称S型称重传感器,此外称重传感器采用合金钢材质,胶密封防护处理,安装容易,使用方便,适用于吊秤,配料秤,机改秤等电子测力称重系统。
NJBA1 S型称重传感器基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
相关技术参数：
额定载荷 5，10，20，30，100，200，300，500kg， 1，2，3，5，10，15，20t
精度等级 C2
绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.03
激励电压(V) 9～12 (DC)
灵敏度(mV/V) 2.0±0.02
温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.03
使用温度范围(℃) -35 ～ +65
零点温度影响(%F.S/10℃) 0.03
重复性(%F.S) 0.01
灵敏度温度影响(%F.S/10℃) 0.03
蠕变(%F.S/30min) 0.02
安全过载范围(%F.S) 150
零点输出(%F.S) ±1
极限过载范围(%F.S) 200
输入阻抗(Ω) 700±7
防护等级 IP65
输出阻抗(Ω) 700±7 电缆线 四芯屏蔽电缆 3m
接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
安装注意事项：
1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差。
2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小。
3、在水平调整方面。如果使用的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平；如果是多个传感器同时测量的情况，那么它们底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本一致。
4、按照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。
5、为防止化学腐蚀．安装时宜用凡士林涂称重传感器外表面。应避免阳光直晒和环境温度剧变的场台使用。
6、在称重传感器加载装置两端加接铜编织线做的旁路器。
7、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶。
8、在称重传感器周围最好采用一些挡板把传感器罩起来。这样做的目的可防止杂物掉进传感器的运动部分，影响其测量精度。
9、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离。
10、按其说明中的称重传感器量程选定来确定所用传感器的额定载荷，称重传感器虽然本身具备一定的过载能力，但在安装和使用过程中应尽量避免此种情况。有时短时间的超载，也可能会造成传感器永久损坏。
