不锈钢孔板波纹填料的主要类型和规格
|
填料名称 |
型号 |
比表面积m2/m3 |
空隙率 % |
蜂高H mm |
理论板数 m-1 |
压力降
△P |
F- m/s.(kg/m3)0.5 |
|
金属孔板波纹填料 |
SM125Y |
125 |
98.5 |
24 |
1-1.2 |
1.5×10-4 |
3 |
|
SM250Y |
250 |
97 |
12 |
2-3 |
1.5-2×10-4 |
2.6 |
|
|
SM350Y |
350 |
95 |
8 |
3.5-4 |
1.5×10-4 |
2 |
|
|
SM450Y |
450 |
93 |
6.5 |
4-4.5 |
1.8×10-4 |
1.5 |
金属波纹填料标准号：HG/T21559.2-2005

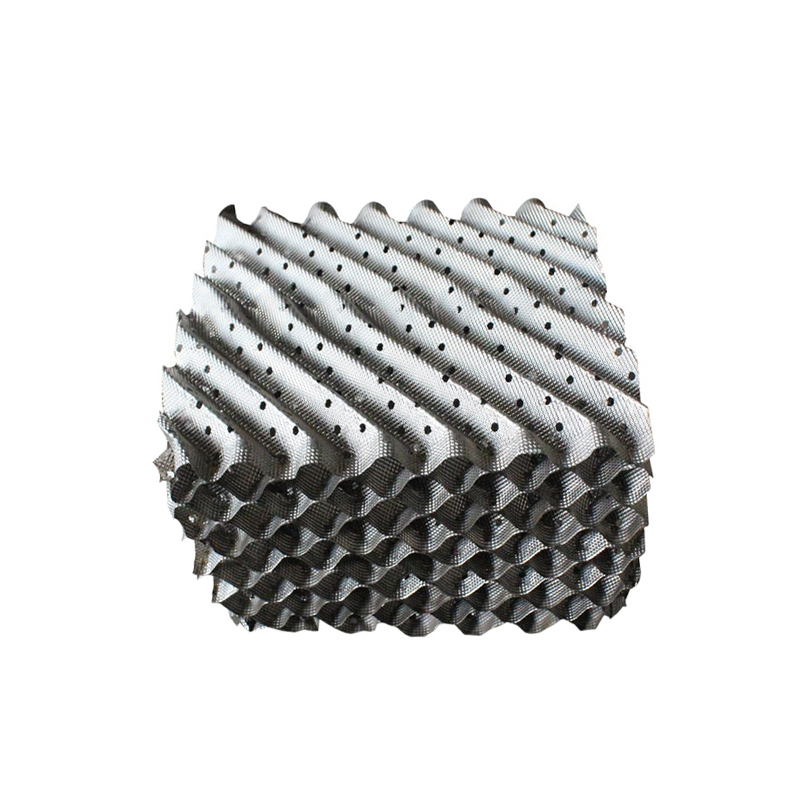

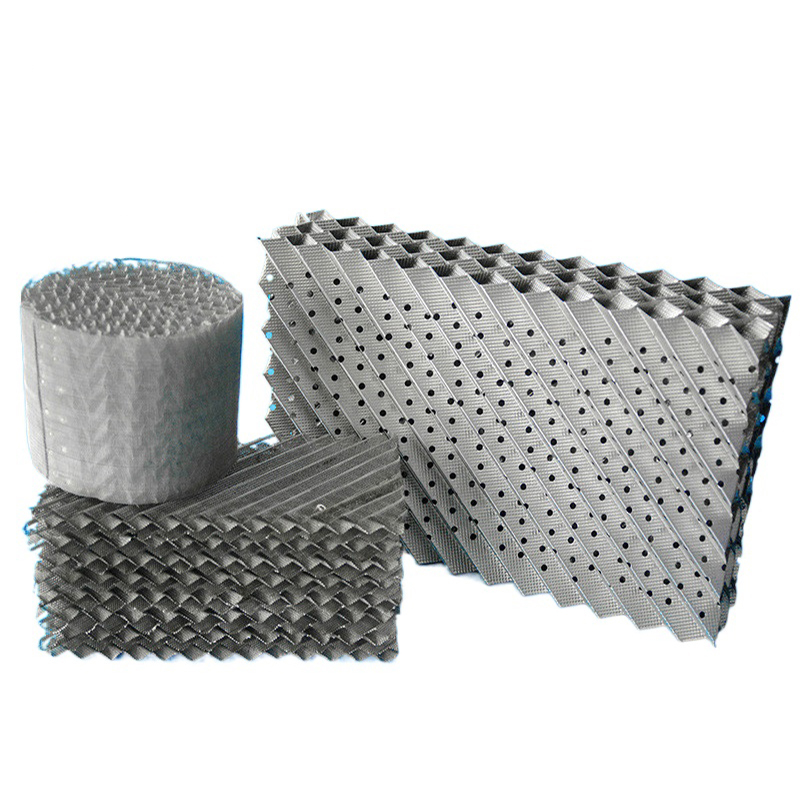

金属316L孔板波纹填料：是在金属薄板表面冲孔，轧制小纹，大波纹后组装而成的规整填料，具有阻力小、气液分布均匀、效率高、通量大、放大效应不明显等特点，应用于负压、常压和加压操作。
波纹填料是一种通用型规整填料，目前工业上应用的规整填料绝大部分属于此类。波纹填料是由许多波纹薄板组合成的圆盘状填料，结构紧凑，排列规则，其比表面积可逝过波纹结构的形状进行调整；波纹与塔轴的倾角主要有30°和45°两种，各盘填料垂直装于塔内，组装时相邻两波纹板反向叠靠，相邻的两盘填料间交错90°排列，这种相互垂直的排列方式使上升气流不断改变方向，下降的液体也不断重新分布，流体在塔内充分混合，故传质效率高。
304波纹规整填料及其生产工艺填料塔是化工分离过程中一台重要的气液传质设备。填料安装在填料塔内，是填料塔的核心构件，它提供了气液两相传热、传质的接触表面，被广泛地应用于炼油、石油化工、精细化工、食品、医药及等化工领域。波纹填料是常见且应用广泛的化工填料。
孔板波纹填料表面增压花纹，填料的润湿性能，提高填料比表面积利用率，促进汽液接触表面不断新，提高传质效率。
