3M82-F1,1KV冷缩中间灌胶接头
3M82-F2,1KV冷缩中间灌胶接头
产品描述：
3M Scotchcast? 柔韧电力电缆连接套件是一系列的内联和分支接头，用在非铠装便携式的电力电缆和电线。
它们的设计可以被用在电压高达5kv的单芯和多芯电缆以及电线上。连接点可容纳单芯电缆,尺寸高达120平方毫米的内联
拨节和50平方毫米的分支拨节。
多导体上浆是基于一个电缆直径范围，高达30mm的内联拨节和21mm的分支拨节。
该连接套件是以Scotchcast 2131化合物（材料）的韧性，柔韧性，防潮密封和阻燃性为基础的，
完整的连接套件被用于露天，直埋或淹没的位置，尤其是水下缆、水下 连接器、铠装缆、矿井缆的连接或修补时做外护套使用，
它的独特配方特别能承受水下和矿井的恶劣条件。

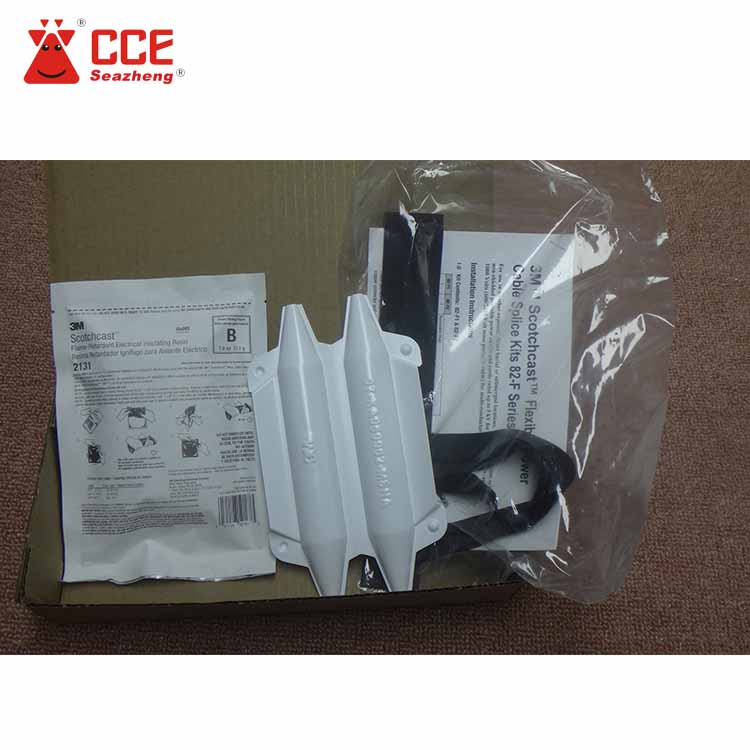

套件组成部分：每个套件包含足够的下列材料用来修复接头或电缆（套件不包含连接器）。
------ 一体式可移动模具
-----Unipak袋装 Scotchcast 2131化合物
------Scotchcast?胶带用于密封模具末端
-----砂布（目数80J 细沙）
-----说明指出了安装技术，如何正确的连接非铠装便携式电力电缆和电线
3M Scotchcast? 柔韧的电力电缆连接套件82-F和82-BF系列可用在无铠装电力电缆，造作额定温度90°C，温度可达130°C以下。
该系列的套件可使单芯内联点的额定电压达到5kv，多芯和分节点额定电压为1000v。
接头选择表
|
型号 |
电缆外径范围英寸（毫米） |
连接器型号 |
线芯数量 |
连接点外径 英寸（mm) |
额定电压 （值） |
导线尺寸范围 （AWG） |
|
82-F1 |
0.25-0.80 （6-20） |
压缩内联型 |
1 |
0.62 (16) 连接器 |
5000 |
6-1/0 |
|
多元 |
0.90（23） 连接器线束 |
1000 |
...... |
|||
|
82-F2 |
0.80-1.20 （20-30） |
压缩内联型 |
1 |
0.82（21） 连接器 |
5000 |
2/0--4/0 |
|
多元 |
1.30（33） 连接器线束 |
1000 |
....... |
|||
|
82-BF1 |
0.25-0.80 （6-20） |
压缩“C”分叉型 |
1 |
--- |
1000 |
直达1/0 |
|
多元 |
--- |
1000 |
....... |
矿用便携式电缆额定值 600/2000v
多芯电缆的外径选择要在范围之内
典型的尺寸
|
套件编号 |
尺寸 英寸（mm) |
|||
|
L |
D |
H |
W |
|
|
82-F1 |
8.0(203) |
1.1(29) |
---- |
----- |
|
82-F2 |
11.5(292) |
1.6(40) |
----- |
----- |
|
82-BF1 |
8.3(211) |
----- |
2.2(56) |
1.1(28) |
“L”基于未修剪模具的长度，修剪模具的端部要配合电缆外径，相应地减小尺寸。
相关产品：3M 82-A系列、3M SCOTCHCAST LVI系列、3M 82-BF系列、3M90-B1、
3M82-F1/3M82-F2 、3M82-B1、3M91-NBA系列、3M92-NBA系列直路灌胶接头、HCRK系列灌胶接头等
