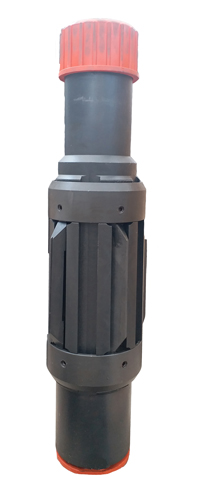

翻板式扭矩锚是专为螺杆泵设计的防脱工具,在螺杆抽油泵运行过程中,能有效地阻止油管柱倒扣直至脱扣而造成油管掉落井底事故的发生,该产品结构简单,锚定安全,使采油作业简便,大大减少作业费用,油管柱不会产生弯曲变形。
翻板锚主要由上接头、锚体,卡套、卡块、复位弹簧、中心管等部分组成;
型号 |
外径 (mm) |
内径 (mm) |
工作压差 (mm) |
扭矩 (kN·m) |
联接螺纹 |
适用套管 |
NM-114 |
114 |
62 |
40 |
≦3 |
27/8″NU/EU |
51/2″ |
NM-135 |
135 |
62 |
40 |
≦3 |
27/8″NU/EU 31/2″NU/EU |
65/8″ |
NM-135 |
135 |
76 |
40 |
≦3 |
31/2″NU/EU |
65/8″ |
NM-150 |
150 |
76 |
40 |
≦3 |
31/2″NU/EU |
7″ |
NM-192 |
192 |
76 |
40 |
≦3 |
31/2″NU/EU |
95/8″ |
