产品结构

本机主要有摆线振轮减速机、电机、混合筒、搅笼、上料机、机架等部分组成。

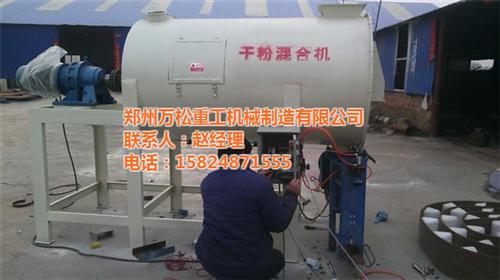

此螺带式干粉混合机也称为螺带式干粉搅拌机，该干粉混合机能够满足不同性能要求的干粉砂浆、干粉物料、干粉粘合剂等的生产需要，如：腻子粉、干粉涂料、砌筑砂浆、抹灰砂浆、保温系统所需砂浆、装饰砂浆等各种干粉砂浆。

该干粉混合机工作混合时，机内物料受两个相反方向的转子作用，进行着运动，浆叶带动物料方面沿着机槽内壁作逆时针旋转，一方面带动物料左右翻动，在两转子交叉重叠外形失重区，在此区域内，不论物料的形状，大小，和密度如何，都能使物料上浮处于瞬间失重状态，这使物料在机槽内形成受益快连续循环翻动，相互交错剪切，从而达到快速柔和混合均匀的效果。

腻子粉搅拌机的工作原理：

腻子粉搅拌机工作混合时，机内物料受两个相反方向的转子作用，进行着复动，浆叶带动物料方面沿着机槽内壁作逆时针旋转，一方面带动物料左右翻动，在两转子交叉重叠外形失重区，在此区域内，不论物料的形状，大小，和密度如何，都能使物料上浮处于瞬间失重状态，这使物料在机槽内形成受益快连续循环翻动，相互交错剪切，从而达到快速柔和混合均匀的效果．

该系列干粉腻子粉混合机（搅拌机），占地面积小、操作方便、维修简单、均匀度高、残留小、密封好、无震动、粉尘小，适于内外保温干粉砂浆、涂料、化工、兽药、等干粉材料的小型企业的混合生产。

干粉砂浆设备能够满足不同性能要求的干粉砂浆、干粉腻子、干粉物料、干粉粘合剂、保温砂浆等产品的生产需要，如：腻子粉、涂料、砌筑砂浆、抹灰砂浆、粘结砂浆、保温砂浆、装饰砂浆等各种砂浆系列产品，并且具有占地小、投资少、受益快、操作简单（2-3个人即可操作）等。

干粉砂浆设备型号 300 500 1000 2000

搅拌功率（kw） 2.2 5.5 7.5(或11) 11

提升功率（kw） 2.2 2.2 2.2 4

产量（Kg/批） 300 500 1000 2000

【售前】：

  当好客户的参谋和助手，让用户的每一份投资都获得丰厚的回报：

  （1）设备型号的选择；

  （2）根据客户的特殊要求，设计产品；

  （3）为客户培训技术人员；

【售中】：

   尊重客户，给客户一个放心，一份轻松，一份惊喜，致力于提高客户的整体价值。

  （1）产品的验收；

  （2）协助客户拟定施工方案。

【售后】：

  （1）设备的安装调试；

  （2）现场培训操作人员；

  （3）成套设备安装完毕后，留下1-2名专职技术人员协助客户现场生产1个月，直到用户满意为止；

  （4）指派专门的售后服务工程师，到达现场指导客户安装调试。

万松干粉砂浆搅拌机是一种具备搅拌多种粉体物料的多功能干粉砂浆搅拌机，该机为卧式筒体，内外三层螺旋带具有独特的结构，运转平稳、质量可靠、噪音低，使用寿命长，安装维修方便，并有多种搅拌器结构，用途广泛的多功能混合设备。混合速度快，混合均匀度高，特别是粘性，螺旋带上可以安装刮板，更适应稠状、糊状的混合。在不同物料的混合要求下(特殊物料必须每次混合后需清洗)，采用不同螺旋带结构，可加热、干燥的夹套型。特种雾化液体，设又有特种喷头。卧式机体也可以设有活动门，以便供用户清洗。

适用范围：

生产各种干粉砂浆、砂浆王、内外墙腻子粉、粉刷石膏、瓷砖粘结剂、勾缝剂，金刚砂，硅藻泥，真石漆，玉石漆，耐磨地坪材料，油田助剂行业，也可用于生产水泥砂浆及膏状物料的搅拌，化工、复合肥、染料、颜料、橡胶、建材、耐火材料、稀土、等行业的固—固(即粉体与粉体)、固-浆(即粉体于胶浆液)、颗粒的物料混合。

工作原理：

万松机械生产的卧式螺带混合机的机理主要是以螺带产生的剪切作用从而来实现物料的快速交叉混合。卧式多螺带混合机通过搅拌轴的旋转，使内外螺旋带在较大范围内翻动物料，内螺旋带将物料向两侧运动，外螺旋带将物料由两侧向内运动，使物料来回混合，同时部分物料在螺旋带推动下，沿轴向径向运动，从而形成对流混合，通过上述运动，物料在较短时间内获得快速均匀混合。万松机械生产的卧室螺带混合机经国家质检总局抽样检测，该机生产的干粉砂浆经测定，混合均匀度达到国家标准要求。

干混砂浆生产工艺流程 干混砂浆指将初的砂经烘干筛选后加上少量的胶结材料（水泥、石膏）和微量高科技添加剂，按科学配方加工而成的均匀混合物，成品砂浆根据不同用途具有抗收缩、抗龟裂、保温、防潮等特性。产品可采用包装或散装的形式运至工地，按规定比例加水拌和后即可直接使用。其生产工艺流程如下： 1、砂预处理包括采石场、破碎、干燥、（碾磨）、筛分、储存。若有河砂，则只须干燥、筛分，有条件的地方可直接采购成品砂送入砂储仓。 2、胶结料，填料以及添加剂送入相应的储仓。 3、根据配方进行配料计量。 4、各种原材料投入混合机进行搅拌混合。 5、成品砂浆送入成品储仓进行产品包装或散装。 6、产品运送至工地。散装干混砂浆必须采用散装筒仓或专用散装运输车辆运送，以防发生离析现象，影响工程施工质量。 7、干混砂浆投入砂浆搅拌机按比例加水混和。 8、使用专用砂浆泵将混和好的砂浆输送至施工现埸或直接进行现埸喷浆施工。

干粉砂浆使用的原料多，因此干粉砂浆设备的原料仓设计应基于以下情况优化设计：

1、原料仓上设上下料位计，控制上料装置的启停。

保证有充足的物料能连续的供给加料设备。

2、加料装置 干混砂浆所用原料较多，原料仓数量也多，（如：主料仓9套，辅料仓6套，计量配料仓2套。）输送加料距离较远，适用于密闭的螺旋给料机作为加料装置。

流动特性较好的物料，一般用规格较大的螺旋给料机作为快速加料；规格较小的精密螺旋给料机作为精加料。两者的工作时间及工作方式、提前关闭时间，在现场调试时确定。

为了保证连续稳定地加料，螺旋给料机的转速不宜很高，螺距与直径比一般应≤0.5。作为精加料的精密螺旋给料机，加一套变频器，在接近额定量时，转速逐渐
