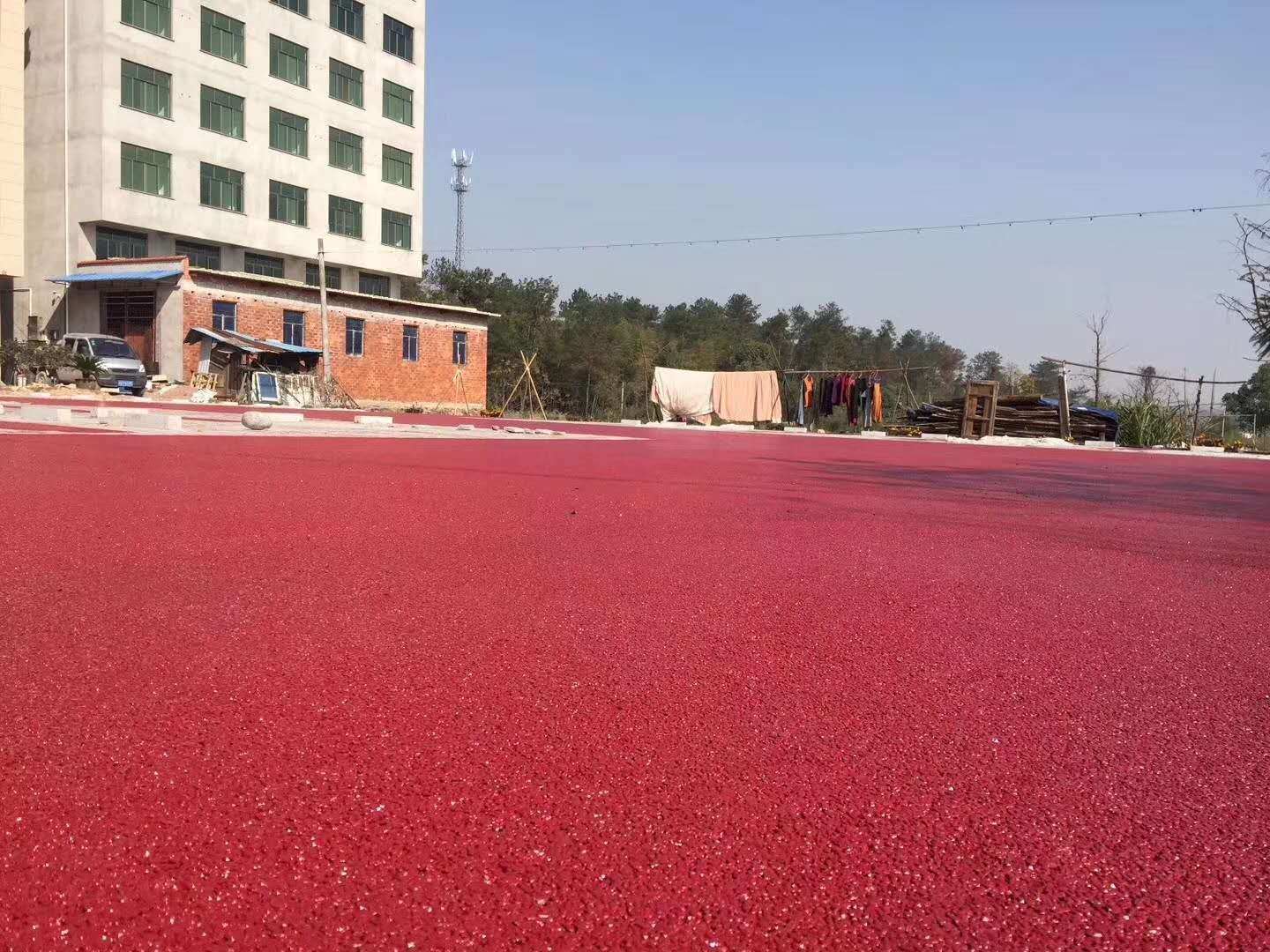

彩色沥青路面是现代城市环境非常重要的环境美化技术。在国外已较多地应用到城市道路中，起到美化城市和诱导交通的作用，但在我国道路上应用尚少。彩色沥青混凝土是由脱色沥青、有色石料、色料和添加剂等材料组成。
1 原材料备料
(1)脱色沥青 沥青质量的好坏直接影响混合料质量，根据当地气温、工程成本以及国产脱色沥青性能等多方面考虑，并经综合分析比较，选用软化点较高，同时各项指标均达到AH-50要求的脱色沥青。
(2)粗集料 选用紫红色的砂岩，经反击破碎成5～10 mm的碎石。该集料属中性岩石，质地坚硬，针片状含量低、与沥青粘结力较好(为4级)，表面粗糙耐磨(洛杉矶的磨耗值为16．6％)，且颜色和拟配置的颜色相近。
(3)细集料 选用红色花岗岩破碎成0—5 mm的石屑代替砂，该岩石质地坚硬，级配符合要求。
(4)色料 应具有感旋光性，不褪色、不溶于水，但可溶于油，还应具有良好的耐热性。通过试验。选用拜耳铁红色4 100，确定掺入量为矿料总量的3．5％。
(5)填充料 为了增强沥青与矿料的粘附性，提高沥青混合料抗水损害能力，选用普通硅酸盐水泥(425R)代替矿粉。
(6)添加剂 为了提高沥青与本地酸性石料粘附性和增强抗水损害能力，延长路面使用年限，经试验确定掺入法国CECABASE-280型抗剥落剂，其掺入量为沥青用量的2．5‰。
2 配合比设计
(1) 集料级配 根据以上材料，经反复调整，得出设计值和各矿料的比例，在进行配比。
(2)脱色沥青按GB50092-96《沥青路面施工及验收规范》的要求进行马歇尔试验，根据不同的沥青用量与所测的物理力学指标绘制关系图，并根据当地气侯和非机动车道特点，确定最佳用油量为一般5．8％左右。
898995850
