不锈钢纳米防指纹油-抗指纹药液-耐指纹防污纳米涂层-不锈钢面板处理涂层
不锈钢纳米防指纹油是一种具有活性硅烷基团和氟改性有机基团的组合而成的涂料。
与基材接触后，形成10-20nm厚度膜层，以坚固分子结构，保证基材表面防污、拒水、防刮花等优异性能。
产品俗名：防指纹油-抗指纹药液-耐指纹防污纳米涂层涂料-不锈钢面板抗指纹涂层■产品特点：
?防污：防止指纹及油污不容易粘附、轻易擦除；
?防刮花：表面滑顺，手感舒服，不容易刮花；
?膜层薄：优异光学性能、不改变原有的纹理；
?耐磨：具有真度耐磨性能。
■测试数据
水接触角测试：115°

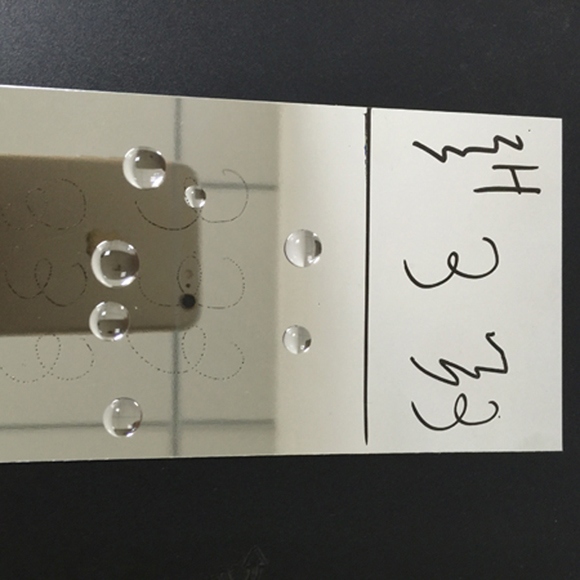

使用抗指纹药剂涂布在不锈钢上后形成涂层，使用仪器（右图图示），测量水接触角大于115°，油酸接触角大于74°。
使用该纳米防污药液能保证水接触角数值稳定，其重要的因素是因为涂料与溶剂的相容性、分散性非常优越。
可以在不锈钢表面形成均匀的膜层。
耐磨性能优越 耐磨2000次以上
对膜层进行耐久性测试，纳米防污涂层剂使用的测试条件为：
1）500G负载
2）0000#钢丝绒
3）接触面积20mm*20mm
4）频率50R/min
测试2000次以上，2000次以后的水接触角大于100°。
动摩擦系数
动摩擦系数是继耐磨性的另外一项评价抗指纹涂层剂重要标准。手指接触不锈钢表面的手感---也就是不锈钢的滑度
使用动摩擦测试仪，测得动摩擦系数为：0.03-0.05。
动摩擦系数越小，膜层的滑度越好，手感也好。
测试方法：使用专业仪器，负载500G，10mm*30mm无尘布，速度1800mm/min。
动摩擦与水的滑落角数值比较
|
|
3M AF涂层剂 |
普通AF涂层剂 |
备注 |
|
动摩擦系数 |
0.03 |
0.07以上 |
使用专业测试仪器 |
|
油酸滑落角 |
2° |
10°以上 |
滑落的最小角度 |
耐指纹纳米涂层剂工艺流程
1）玻璃进行超声波清洗或等离子清洗；
2）喷涂或涂布抗指纹药液；
3）将玻璃放置烤箱120度烘烤30分钟；
4）再清洗，包装。
应用范围：
TP玻璃盖板、光学玻璃镜片、显示器玻璃镜片、陶瓷卫浴、金属制品
898995850
