磁致伸缩液位计工作原理郑州开物通公司详细讲解
在一非磁性传感管内装有一根磁致伸缩线，在磁致伸缩线一端装有一个具有专利的压磁传感器，该压磁传感器每秒发出10个电流脉冲信号给磁致伸缩线,并开始计时，该电流脉冲同磁性浮子的磁场产生相互作用，在磁致伸缩线上产生一个扭应力波，这个扭应力波以已知的速度从浮子的位置沿磁致伸缩线向两端传送。直到压磁传感器收到这个扭应力信号为止,具有专利的压磁传感器可测量出起始脉冲和返回扭应力波间的时间间隔，根据时间间隔大小来判断浮子的位置，由于浮子总是悬浮在液面上，且磁浮子位置随液面的变化而变化，即时间间隔大小也就是液面的高低，然后通过全智能化电子装置将时间间隔大小信号转换成与被测液位成比例的4—20mA信号进行输出。
二、存放
仪表存放在通风干燥的环境里。
温度范围：-40-65.5℃。
湿度：0-100% R.H. 无冷凝
警告：带/SW3选项的变送器，其探头为柔性软缆，外有密封的不锈钢护套，当把柔性软缆探头移出不锈钢护套时，小心不要使探头受潮，并防止水分进入不锈钢护套。
三、技术参数
1. 结构组成
采用标准化设计，结构极其简单，仅由三部分组成：
A）360度内磁浮子；
B）传感器 (压磁传感器和传感管)；
C）塑封全智能化电子装置，可智能化编程，带有液晶显示，可显示总体液位，界面液位，以及温度输出的电信号，实际液位值，温度值, 带有偏移量的实际液位值等。
2. 功能特点
A、 高精度：满量程的0.01%
B、 电源：13.5--36VDC两线制回路供电
C、 测量范围：最大23M
D、 可同时测量总体液位和/或界面液位，以及温度输出
E、 压力范围：最大207Bar，标准是66Bar
F、 温度范围是-196℃到 427℃
G、 标定极其简单，无需实标，仅仅只需按按钮或者使用HART协议
H、 可现场替换差压式，电容式，超声波式，雷达式，外浮筒式，核子式，钢带或钢带伺服式等液位变送器
I、 采用双室结构，电子部件和接线端子是独立的
J、 对于下列的参数变化不会产生漂移和误差：介电常数变化，气相组份变化，温度变化，压力变化
很多客户都喜欢问加油站使用的液位仪多少钱，改造下来需要多少钱？您需要找到适合您自己的液位计才能更加事半功倍，您可以先了解下我们的加油站液位仪，专用名字叫磁致伸缩液位计再来考虑那种方案。
磁致伸缩液位计精度达到1mm，最新产品精度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量量。防爆型设计，适合危险场合，智能电子线路设计可计算出容积量；唯一可动部件为浮子，维护量极低
磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播 时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场想遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。

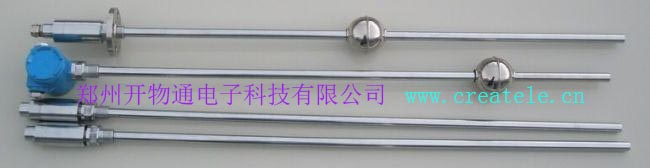

CRT-M5系列型磁致伸缩液位计由电子变送器、介面浮子、探杆、显示仪表共四部分组成。前三部份是必须配套
