单组份防水胶 SF-6101 技术资料

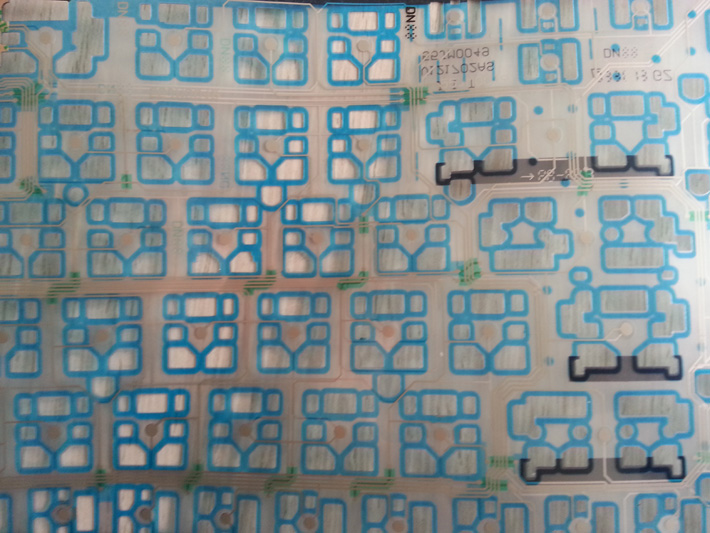

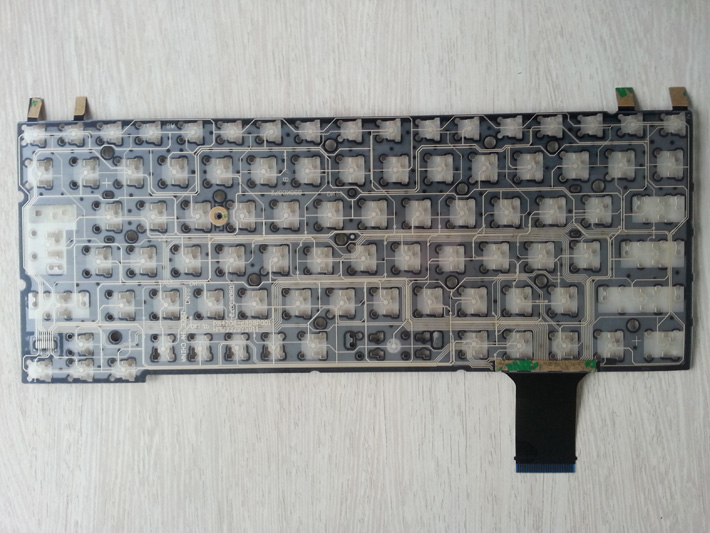

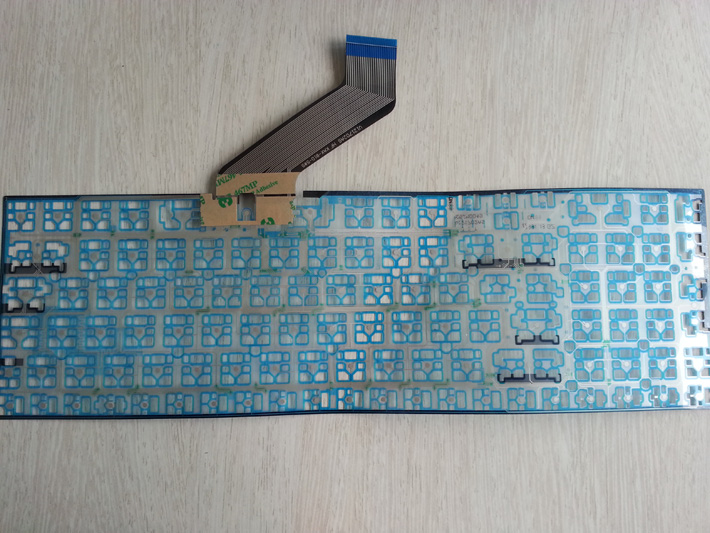

防水胶 SF-6101是一种适于丝网印刷的单组份压敏胶黏剂，由各种高分子树脂与溶剂，助剂等配制而成。具有优良的印刷性能、较强的粘着强度、耐各种常见液体、耐蠕变等特性。广泛应用于薄膜开关、键盘线路等电子行业，起到防水，保护线路等作用。在 PET，PC，TPU 等底材上均可使用。
一、优 点：
1. 粘度适中，印刷性能优良。
2. 印刷精度高。
3. 粘结力强，触黏性好，易于反复贴合。
4. 低毒环保，不使用有毒有害溶剂。
5. 固化后胶体在常温，高温及高湿环境下无溢胶现象。
6. 耐各种常见液体。
二、主要性质指标:
|
型 号 |
SF-6101 |
|
外 观 |
浅黄色透明粘稠液体（目测） |
|
粘 度 |
≥3000mpa.S (Brookfield HADV-I 型旋转式粘度计，14#转子，20rpm，25℃ ) |
|
印刷厚度 |
15-40μm |
|
固 含 |
48%-55%
|
|
仓储管理 |
阴凉通风处，避免阳光直射 |
三、使用方法：
|
丝网类型 |
100～200 目聚酯丝网或不锈钢丝网印刷 |
|
建议印刷厚度 |
15-40μm |
|
稀 释剂 |
XSJ-200A(产品粘度已调整,开始使用时一般无需添加) |
|
固化工艺 |
IR 烘道：≥130℃×1.5~2 min 1 |
|
固化剂 |
无需添加任何固化剂 |
|
清洗剂 |
丙酮，醋酸丁酯 |
|
注意事项 |
使用前请确认烘道实际温度与烘烤时间 2 |
备注：
1. 由于不同生产现场条件的差异，烘烤时间和温度可以根据现场条件进一步 调整。实验室结果显示，温度低于120℃或烘烤时间过短时，有可能会导致性能不良，请特别注意。
2. 客户之间烘烤参数及烘烤时间各不相同，以下烘烤参数供不同客户参考，所有参数都是针对印刷膜厚为15μm左右时给出的实验室参考值。
① 烘烤温度120±5℃，烘烤时间为110±5S。
② 烘烤温度130±5℃，烘烤时间为100±5S
③ 烘烤温度145±5℃，烘烤时间为40±5S。
以上温度均指实测值，而非设定温度。
3. 本产品粘结力随着时间的延长而不断增大，一般3天后粘结力达到最大值，防水性也随之变得更好，所以，我们建议防水测试以3天后的结果为准。
4. 本产品从出厂之日起，各项指标都已经过严格测试，一般情况下，禁止添加未经本公司认定的任何助剂或溶剂。
5. 本产品严禁与其他公司同类产品接触及混用。否则可能会导致不良的发生，请特别注意。
6. 本品请于阴凉避光处存放，冷藏尤佳。用完请及时密封保存。
四、典型数据
|
粘结力 |
≥180g/15mm (20℃，厚度10μm) |
|
烘烤温度 |
130 ℃×1.5min |
|
粘 度 |
4000 mpa.S (Brookfield HADV-I 型旋转式粘度计，14#转子，20rpm，25℃ ) |
|
耐高温 |
烘烤条件为150℃，60min防水胶无扩散等异常 |
|
环测 |
高温：70℃，相对湿度：90%，时间：96h 无溢胶等异常 高低温：-40℃ 2h; 70℃ 90%RH 2h; 共10cycles 无溢胶等异常 |
|
防水性 |
水深10mm, 泡水时间4h后无漏水 |
五，储存条件及存放期：
SF-6101必须密封、阴凉干燥通风处存放，避免阳光直射。储存温度 25℃以下，产品保质期为 4个月。
六，包装：
SF-6101为1Kg 塑料罐或根据客户要求
七，注意事项:
1. 请在每次使用前充分搅拌至粘度完全均一
2. 印刷作业前请测试烘道实际烘烤温度及时间
3. 接触到皮肤应及时用清水和肥皂清洗
4. 印刷作业时请保持通风良好
5. 印刷前请确认网版清洁及干燥
6. PET印刷前必须经过严格的干燥，除尘和除静电处理。
7. 作业时不得裸手接触PET膜
8、严格控制环境中的尘埃粒子和湿度
898995850
