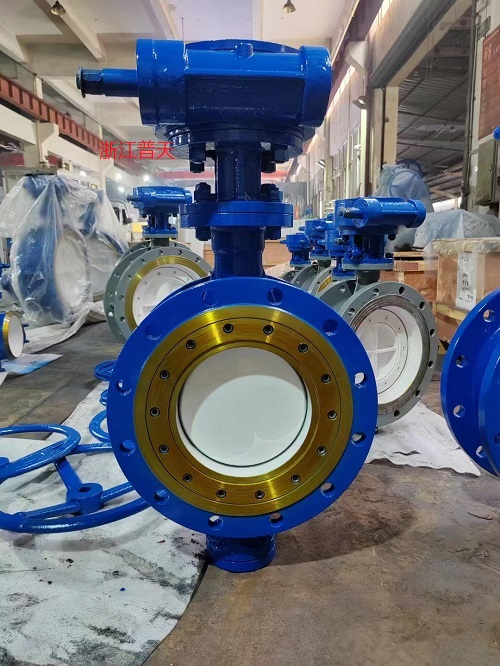

硬密封蝶阀是以圆形蝶板（密闭件）随阀轴的转动来实现管道的开启或关闭的阀门，主要做截断阀使用,亦可设计成具有切断和节流调节的功能。硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。

硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。硬密封蝶阀的结构原理尤其适合制作大口径阀门。硬密封蝶阀不仅在石油、天燃气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

1、硬密封蝶阀在使用过程中，应经常保持清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因除故障。

2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。

3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往上，升降式止回阀只能水平安装。

4、硬密封蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至上位置拧紧，即可阻止介质从填料处泄漏。

5、硬密封蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。

6、安装前，必须仔细核对本阀标志的压力，通径是否符合使用要求，除运输过程所造成的缺陷，并除阀件的污垢。

7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。

蝶阀的用量很大。我国生产金属硬密封蝶阀，从密封结构上可分为二大类，一是弹性硬密封结构，二是多层次硬密封蝶阀。弹性硬密封蝶阀生产口径一般在 DN500 以下，大口径多采用的是多层次结构。DN500 以下的蝶阀用量大，所以用户在使用时遇到的问题也就多，在此，就常出现的问题归纳总结，并指导正确安装和使用

阀体、阀板、阀杆、弹性阀座、压环等主要零件组成。

压环的结构及作用：压环的侧面为阀体的密封面与管道法兰密封面成为密封副，侧面中有螺栓孔，用螺栓压紧压环起固定阀座之用，同时与阀体连为一体，构成阀门的总的结构长度。

法兰的情况，大多用的是平焊法兰，其内经又公称通经大 10~20mm。这样使用将有效密封面减少，如果，安装过程阀门与管道法兰出现不同心的话就会错位压在螺栓孔径上面，此时，管道法兰内孔内侧露出螺栓孔径，造成此处泄漏。泄漏特征为介质从压环背面流出。

弹性硬密封蝶阀没有法兰的相应标准，我们根据现行的标准，在法兰规定的标准尺寸不变的情况下，将其内经采用承插式的。法兰内孔径与公称通经基本相同，这样是为了增加有效的密封面，也是给安装提供有利的方便，同时保证阀门正常使用。在此，提醒用户在使用弹性硬密封蝶阀时，配对的反法兰一定要用标准法兰，特别是与阀体压环面配对的管道法兰，一定要用标装法兰。

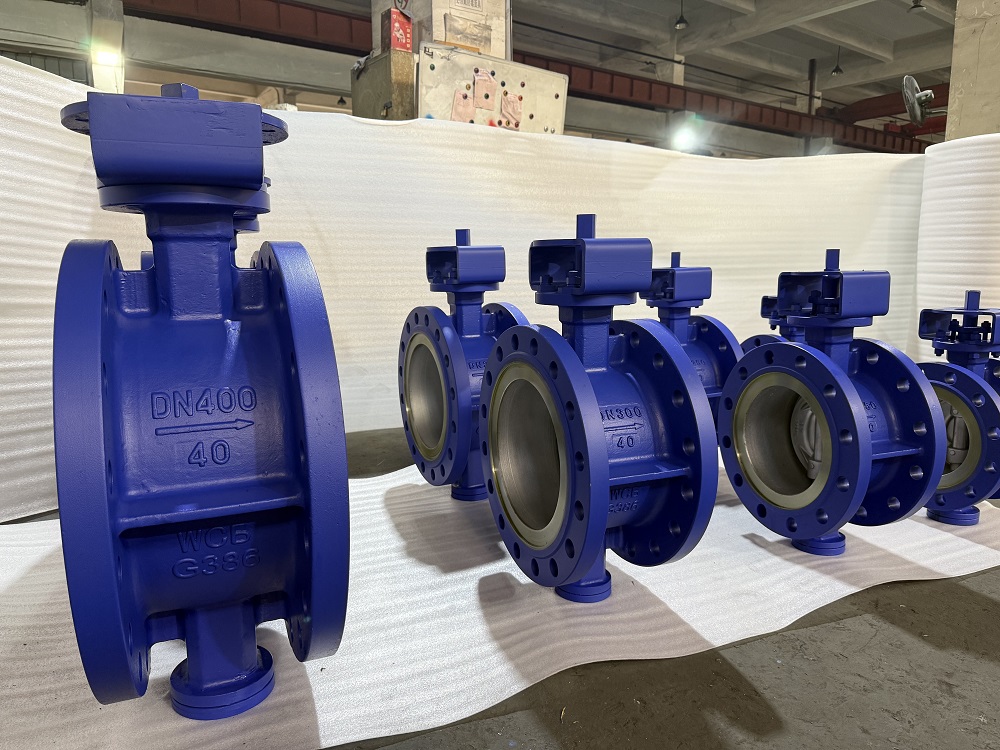

阀体上的箭头方向指的是介质的压力方向

通常阀体上铸出的箭头方向，指的是介质的流向，使用者看到箭头后，顺理成章按流向与箭头方向一致安装，这样安装已成为习惯，安装者很容易接受这种指示，按标准规定的也没什么错误。但是用在偏心结构的蝶阀来讲，这样安装有时会出现一些问题，下面说个例子：偏心蝶阀按流向与介质流向一致安装，管内介质是液体，阀门关闭后，若原来介质进口方向的压力，减少或为零时，出口的介质出现反流倒流，如果是高层供给时，介质处于高位而产生压力，其压力大于进口压力时，此阀门就要承受反向压力的作用，因普通硬密封蝶阀为单向使用阀门，这样使用就不利于蝶阀的密封性，而且会出现泄漏。从上述的例子得出结论：蝶阀阀体的箭头方向指的是介质的压力方向。用户在安装前要清楚知道阀门关闭后介质压力的方向，自由阀体箭头方向与介质压力方向一致就能达到正确的使用，而且密封性保持良好状态。
